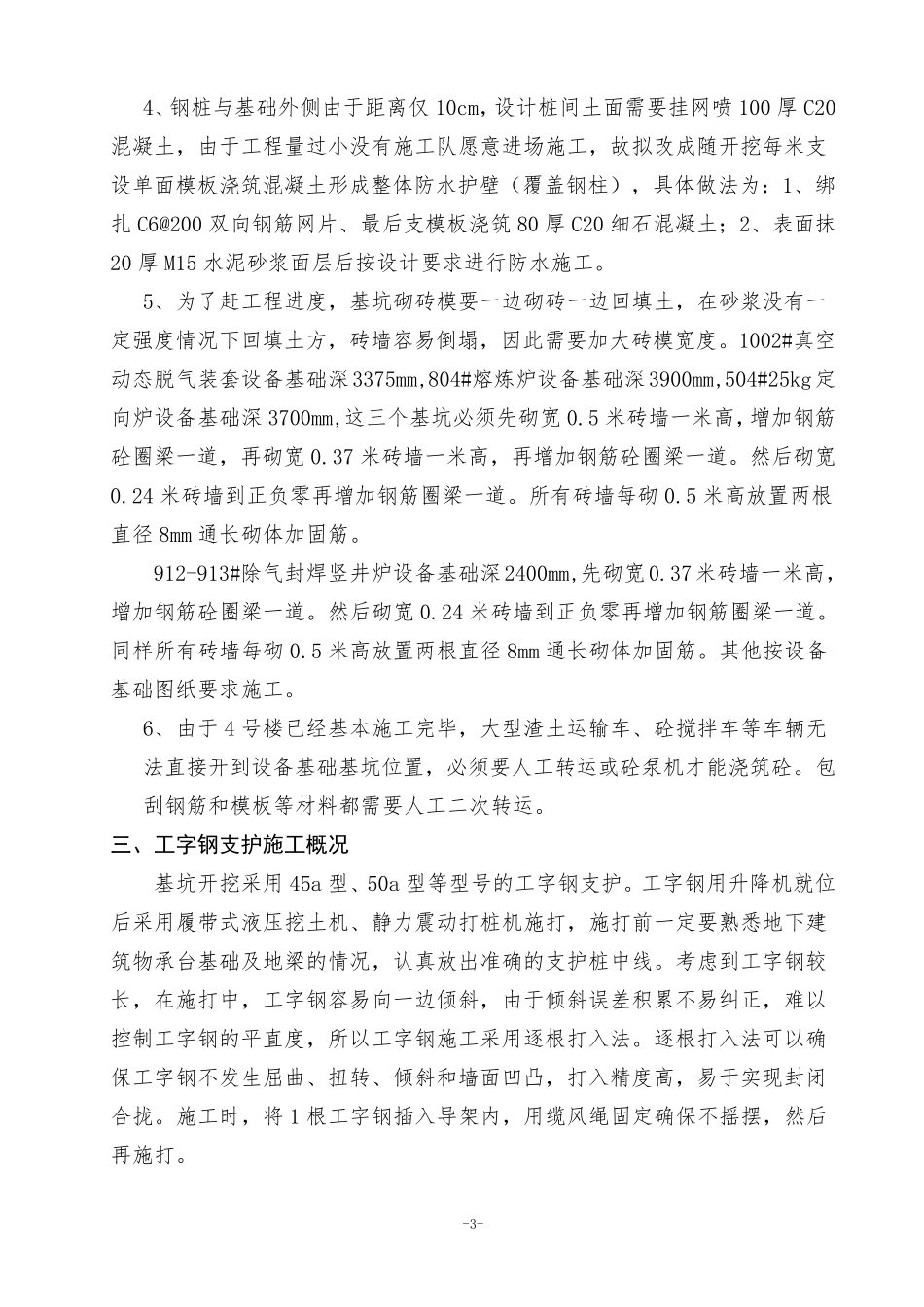

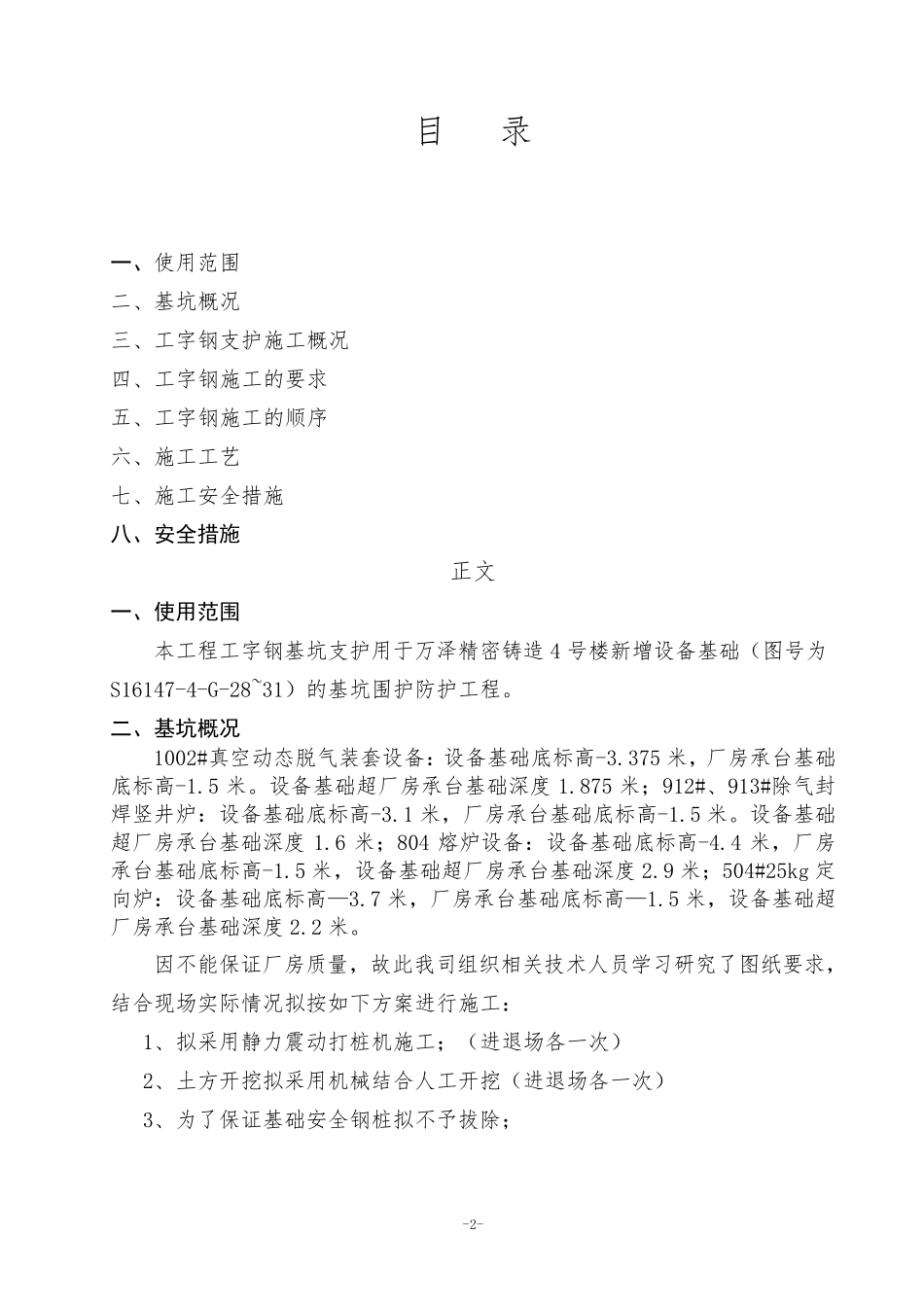

-1- 万泽精密铸造建设项目 4#楼新增设备基础基坑工程 工 字 钢 基 坑 支 护 施 工 方 案 编制人： 审核人： 2018 年 6 月 26 日 -2- 目 录 一、使用范围 二、基坑概况 三、工字钢支护施工概况 四、工字钢施工的要求 五、工字钢施工的顺序 六、施工工艺 七、施工安全措施 八、安全措施 正文 一、使用范围 本工程工字钢基坑支护用于万泽精密铸造4 号楼新增设备基础（图号为S16147-4-G-28~31）的基坑围护防护工程。 二、基坑概况 1002#真空动态脱气装套设备：设备基础底标高-3.375 米，厂房承台基础底标高-1.5 米。设备基础超厂房承台基础深度1.875 米；912#、913#除气封焊竖井炉：设备基础底标高-3.1 米，厂房承台基础底标高-1.5 米。设备基础超厂房承台基础深度1.6 米；804 熔炉设备：设备基础底标高-4.4 米，厂房承台基础底标高-1.5 米，设备基础超厂房承台基础深度2.9 米；504#25kg 定向炉：设备基础底标高—3.7 米，厂房承台基础底标高—1.5 米，设备基础超厂房承台基础深度2.2 米。 因不能保证厂房质量，故此我司组织相关技术人员学习研究了图纸要求，结合现场实际情况拟按如下方案进行施工： 1、拟采用静力震动打桩机施工；（进退场各一次） 2、土方开挖拟采用机械结合人工开挖（进退场各一次） 3、为了保证基础安全钢桩拟不予拔除； -3- 4、钢桩与基础外侧由于距离仅 10cm，设计桩间土面需要挂网喷 100 厚 C20混凝土，由于工程量过小没有施工队愿意进场施工，故拟改成随开挖每米支设单面模板浇筑混凝土形成整体防水护壁（覆盖钢柱），具体做法为：1、绑扎 C6@200 双向钢筋网片、最后支模板浇筑 80 厚 C20 细石混凝土；2、表面抹20 厚 M15 水泥砂浆面层后按设计要求进行防水施工。 5、为了赶工程进度，基坑砌砖模要一边砌砖一边回填土，在砂浆没有一定强度情况下回填土方，砖墙容易倒塌，因此需要加大砖模宽度。1002#真空动态脱气装套设备基础深3375mm,804#熔炼炉设备基础深3900mm,504#25kg定向炉设备基础深3700mm,这三个基坑必须先砌宽 0.5 米砖墙一米高，增加钢筋砼圈梁一道，再砌宽 0.37 米砖墙一米高，再增加钢筋砼圈梁一道。然后砌宽0.24 米砖墙到正负零再增加钢筋圈梁一道。所有砖墙每砌 0.5 米高放置两根直径8mm 通长砌体加固 筋。 912-913#除 气封 焊 竖 井 炉设备基础深2400mm,先砌宽0.37米砖墙一米高，增加钢筋砼圈梁一道。然后砌宽 0.24...
