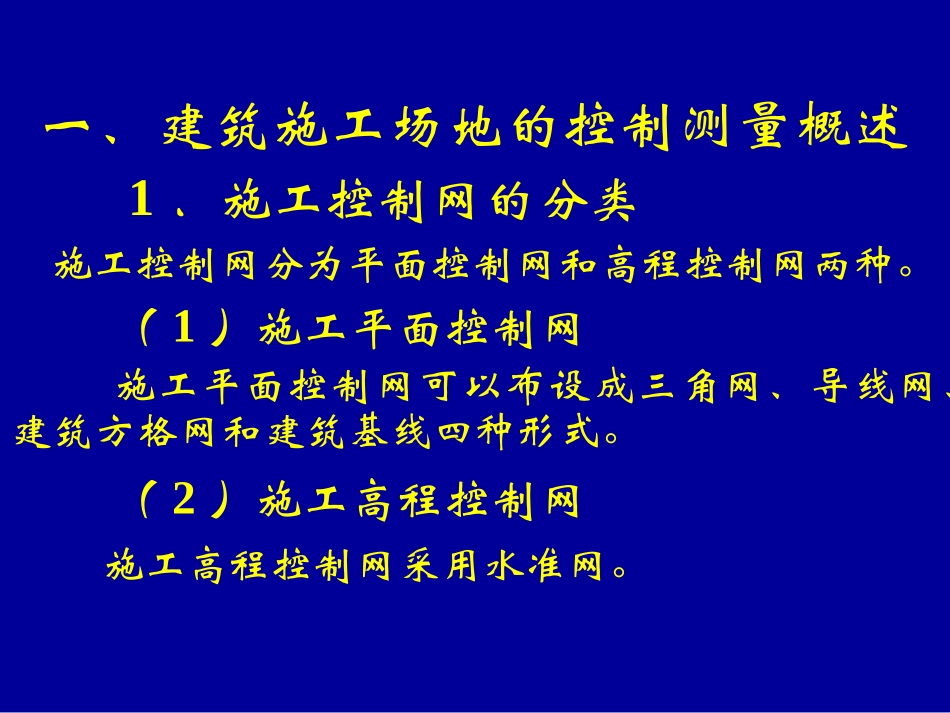

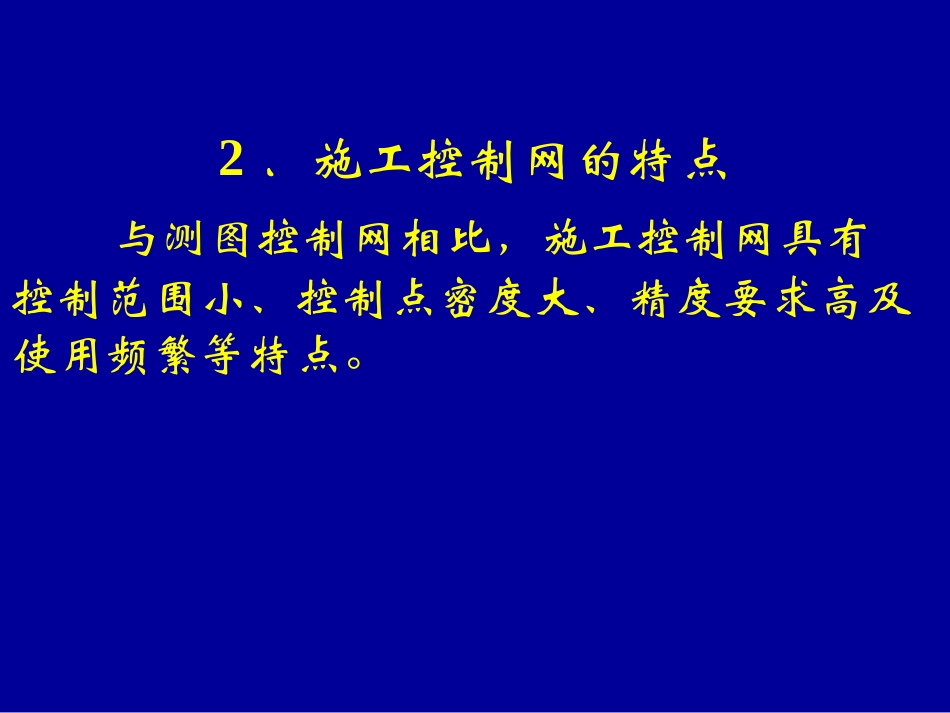

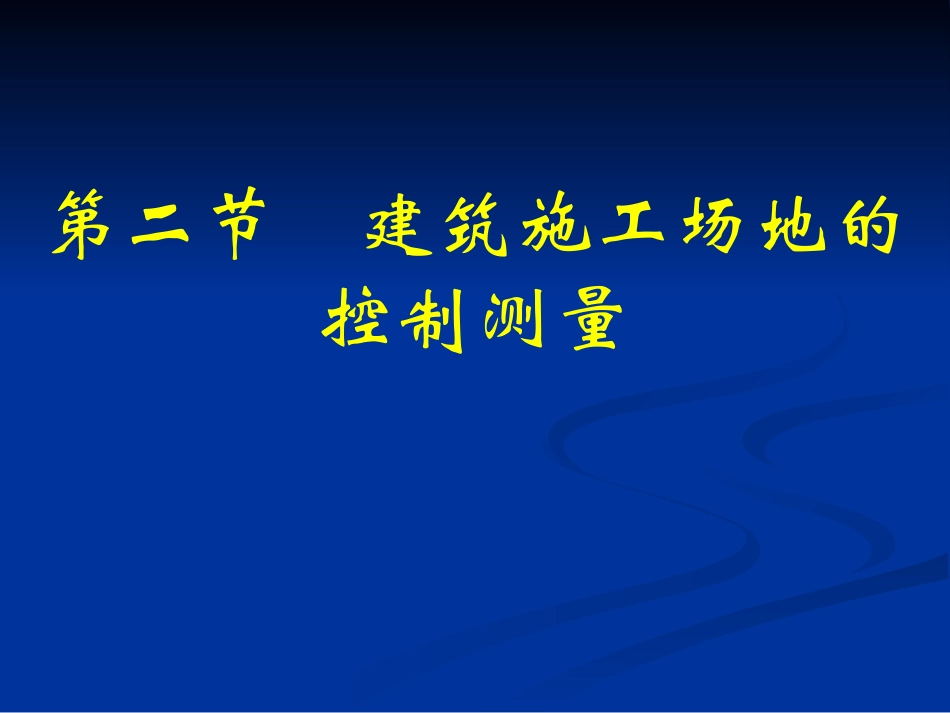

第二节建筑施工场地的控制测量一、建筑施工场地的控制测量概述1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。（1）施工平面控制网施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。（2）施工高程控制网施工高程控制网采用水准网。2．施工控制网的特点与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高及使用频繁等特点。二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。y′x′yPy0xO′αxP′x0xPyyP′OPcos)(sin)(sin)(cos)(oPoPPoPoPPyyxxyyyxxxcossinsincosPPoPPPoPyxyyyxxx已知P点的施工坐标，则可按下式将其换算为测量坐标：已知P的测量坐标，则可按下式将其换算为施工坐标：2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。它适用于建筑设计总平面图布置比较简单的小型建筑场地。（1）建筑基线的布设形式建筑基线的布设形式，应根据建筑物的分布、施工场地地形等因素来确定。常用的布设形式有“一”字形、“L”形、“十”字形和“T”形。CBAAOABCCCBBDADD（2）建筑基线的布设要求1）建筑基线应尽可能靠近拟建的主要建筑物，并与其主要轴线平行，以便使用比较简单的直角坐标法进行建筑物的定位。2）建筑基线上的基线点应不少于三个，以便相互检核。3）建筑基线应尽可能与施工场地的建筑红线相连系。4）基线点位应选在通视良好和不易被破坏的地方，为能长期保存，要埋设永久性的混凝土桩。（3）建筑基线的测设方法根据建筑红线测设建筑基线根据附近已有控制点测设建筑基线2d2d21）根据建筑红线测设建筑基线由城市测绘部门测定的建筑用地界定基准线，称为建筑红线。QB31d1ACPd12）根据附近已有控制点测设建筑基线在新建筑区，可以利用建筑基线的设计坐标和附近已有控制点的坐标，用极坐标法测设建筑基线。BD1D2D321A3β2β3β1测设的基线点往往不在同一直线上，且点与点之间的距离与设计值也不完全相符，因此，需要精确测出已测设直线的折角β′和距离D′，并与设计值相比较。a3′3bδ21′1β′2′δδ如果超过，则应对点1′、2′、3′在与基线垂直的方向上进行等量调整，调整量为：2baab18051式中δ——各点的调整值（m）；a、b——分别为12、23的长度（m）。如果测设距离超限，如，则以2′点为准，按设计长度沿基线方向调整1′、3′点。100001＞DDDDD2．建筑方格网由正方形或矩形组成的施工平面控制网，称为建筑方格网，或称矩形网。建筑方格网适用于按矩形布置的建筑群或大型建筑场地。GEDHBCOFA三、施工场地的高程控制测量1．施工场地高程控制网的建立建筑施工场地的高程控制测量一般采用水准测量方法，应根据施工场地附近的国家或城市已知水准点，测定施工场地水准点的高程，以便纳入统一的高程系统。在施工场地上，水准点的密度，应尽可能满足安置一次仪器即可测设出所需的高程。高程控制网可分为首级网和加密网，相应的水准点称为基本水准点和施工水准点。2．基本水准点基本水准点应布设在土质坚实、不受施工影响、无震动和便于实测，并埋设永久性标志。3．施工水准点施工水准点是用来直接测设建筑物高程的。为了测设方便和减少误差，施工水准点应靠近建筑物。下一节返回
