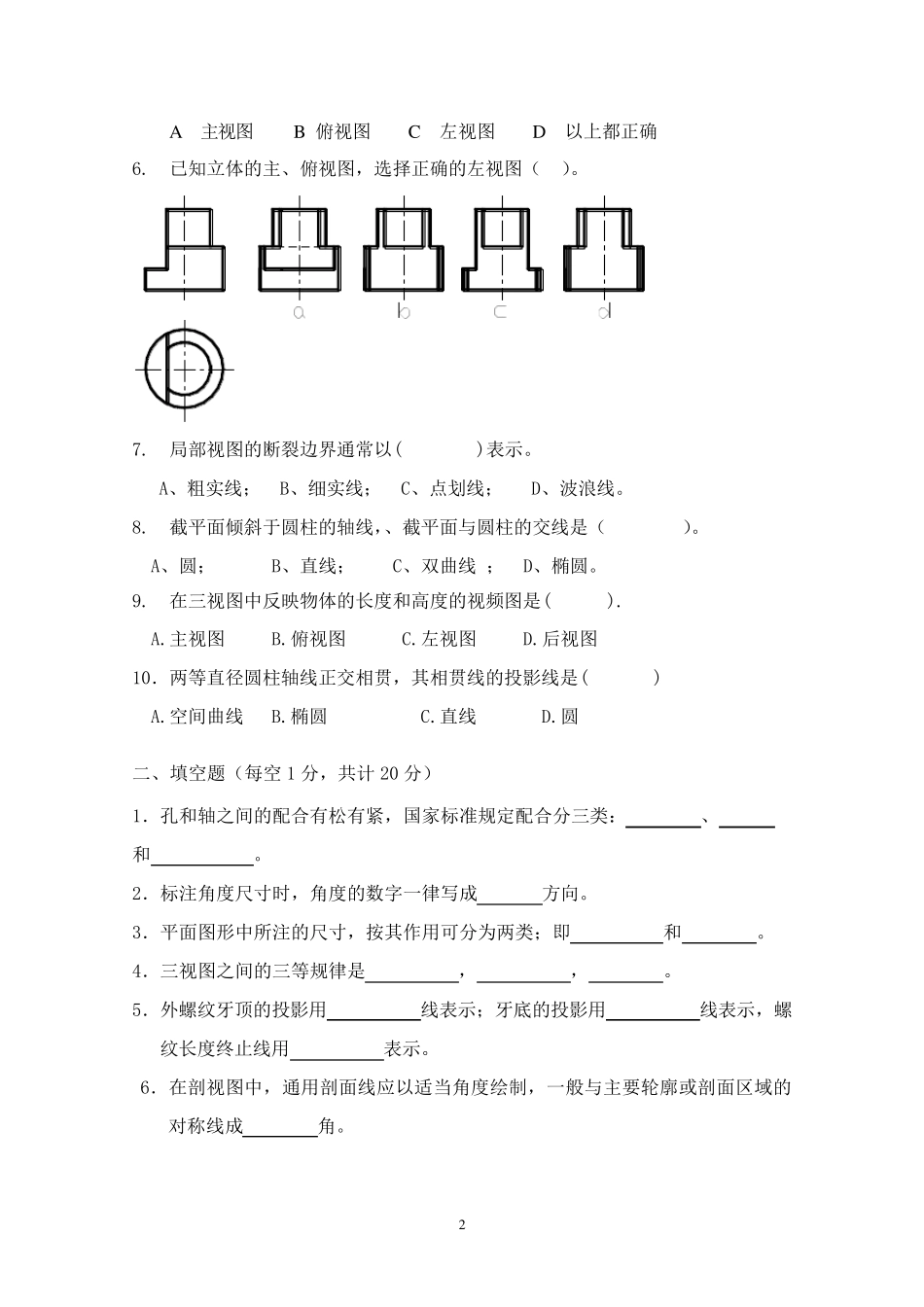

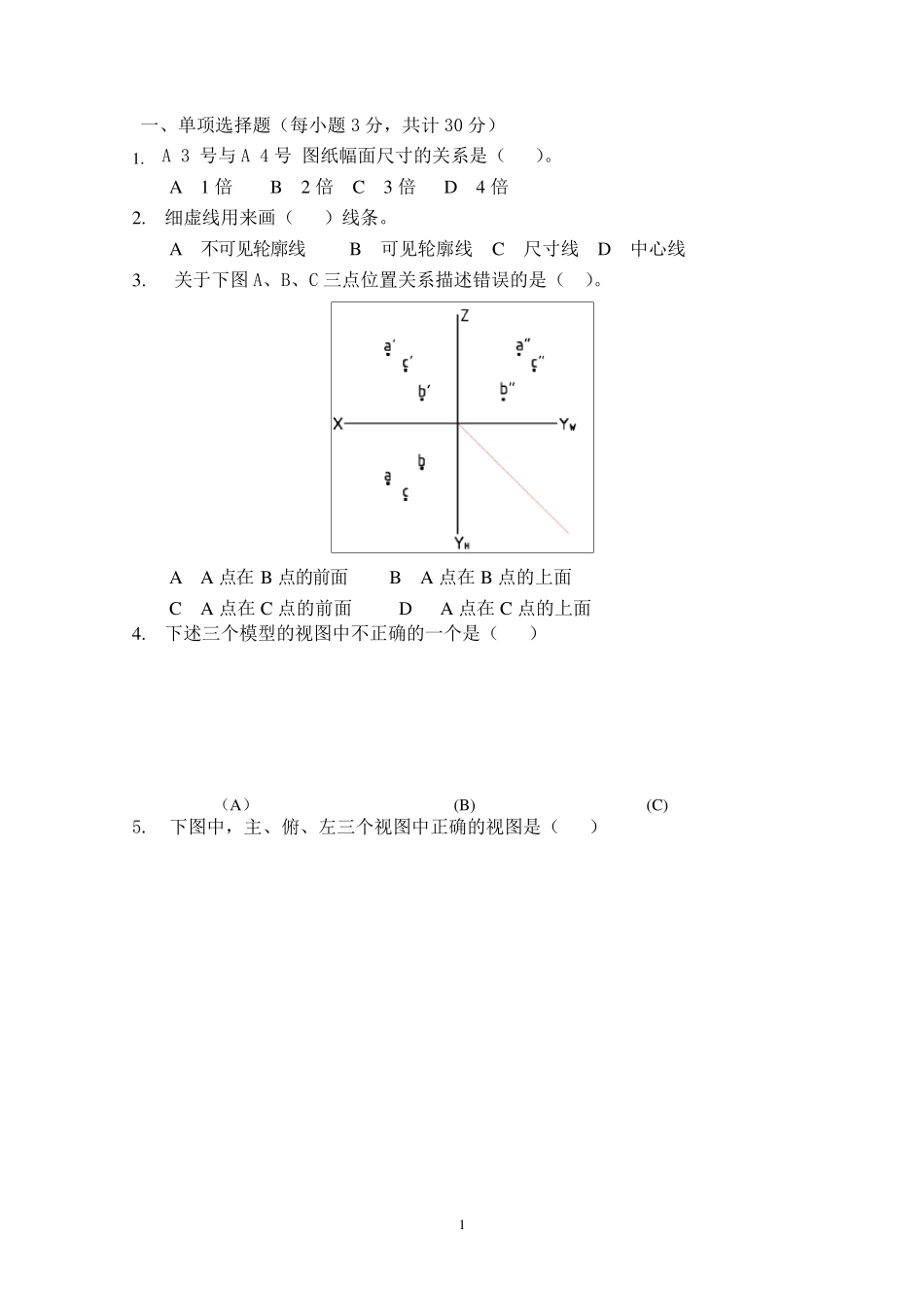

1 一、单项选择题（每小题 3 分，共计 30 分） 1. A 3 号与 A 4 号 图纸幅面尺寸的关系是（ ）。 A 1 倍 B 2 倍 C 3 倍 D 4 倍 2. 细虚线用来画（ ）线条。 A 不可见轮廓线 B 可见轮廓线 C 尺寸线 D 中心线 3. 关于下图 A、B、C 三点位置关系描述错误的是（ ）。 A A 点在 B 点的前面 B A 点在 B 点的上面 C A 点在 C 点的前面 D A 点在 C 点的上面 4. 下述三个模型的视图中不正确的一个是（ ） （A） (B) (C) 5. 下图中，主、俯、左三个视图中正确的视图是（ ） 2 A 主视图 B 俯视图 C 左视图 D 以上都正确 6. 已知立体的主、俯视图，选择正确的左视图（ ）。 7. 局部视图的断裂边界通常以( )表示。 A、粗实线； B、细实线； C、点划线； D、波浪线。 8. 截平面倾斜于圆柱的轴线，、截平面与圆柱的交线是（ ）。 A、圆； B、直线； C、双曲线 ； D、椭圆。 9. 在三视图中反映物体的长度和高度的视频图是( ). A.主视图 B.俯视图 C.左视图 D.后视图 10．两等直径圆柱轴线正交相贯，其相贯线的投影线是( ) A.空间曲线 B.椭圆 C.直线 D.圆 二、填空题（每空 1 分，共计 20 分） 1．孔和轴之间的配合有松有紧，国家标准规定配合分三类： 、 和 。 2．标注角度尺寸时，角度的数字一律写成 方向。 3．平面图形中所注的尺寸，按其作用可分为两类；即 和 。 4．三视图之间的三等规律是 ， ， 。 5．外螺纹牙顶的投影用 线表示；牙底的投影用 线表示，螺纹长度终止线用 表示。 6．在剖视图中，通用剖面线应以适当角度绘制，一般与主要轮廓或剖面区域的对称线成 角。 3 7．正等轴测图的轴间角是 ，斜二轴测图的X 与Z 轴之间的角度是 。 8．螺纹三要素是 、 、 。 9．在齿数不变的情况下，齿轮模数 m 愈大，轮齿就 ；标准轮齿的压力角 。 三、绘图题（每小题 10 分，共计 50 分） 1. 已知点 A 距 H 面为 25，距 V 面为 15,距 W 面为 20，B 点坐标为（20，10，15），点 C 在 A 点之左 10，A 之前 15，A 之上 12，试作 A、B、C 三点的三面投影。（10 分）。 2. 过 A 点作属于平面三角形 ABC 的水平线（10 分）。 3.完成被截切曲面立体的三面投影（10）分。 4 4.求相贯线的投影（10 分）。 5.根据轴测图补全三视图中所缺的线条（10 分）。 5 A 卷 答...
