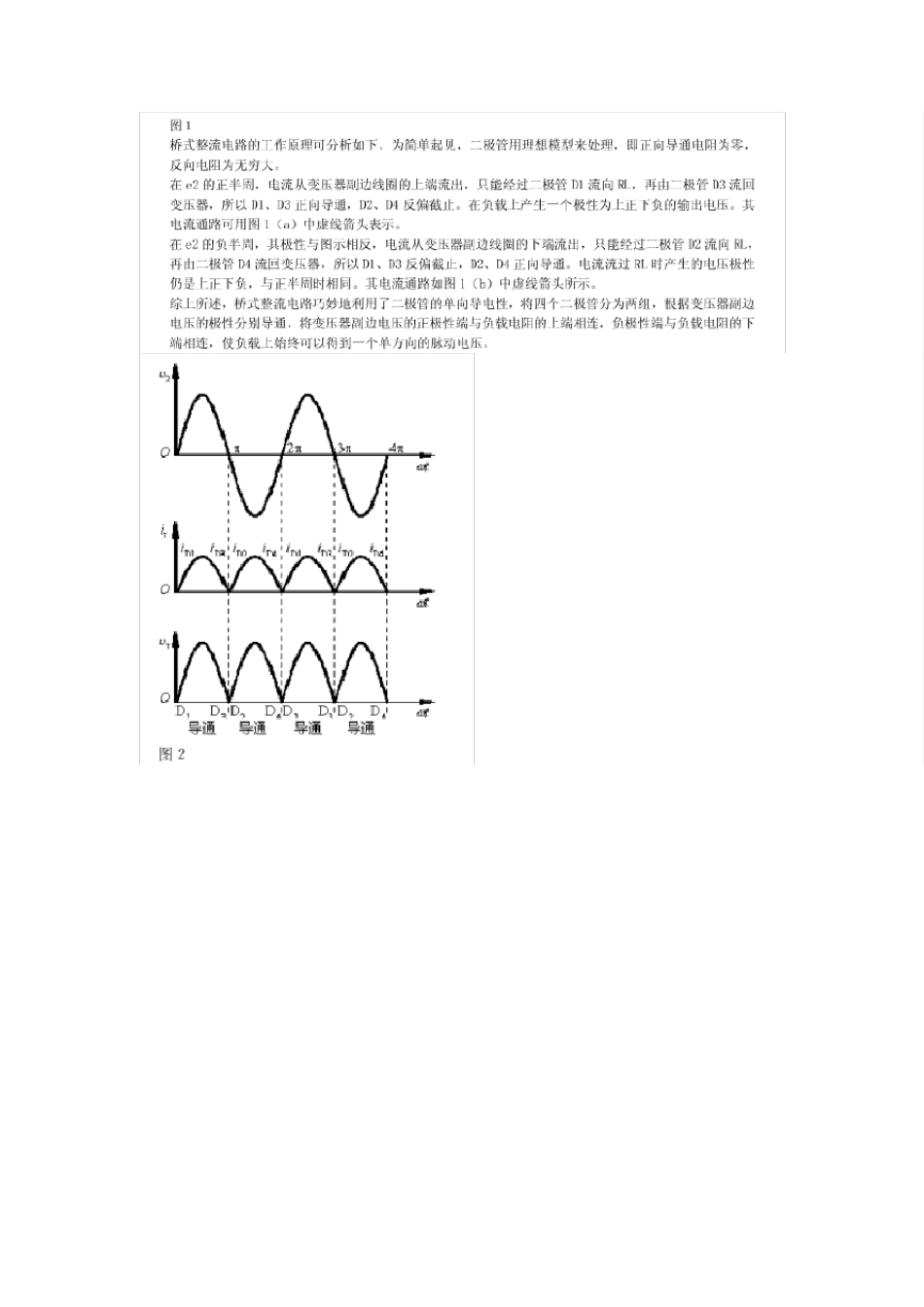

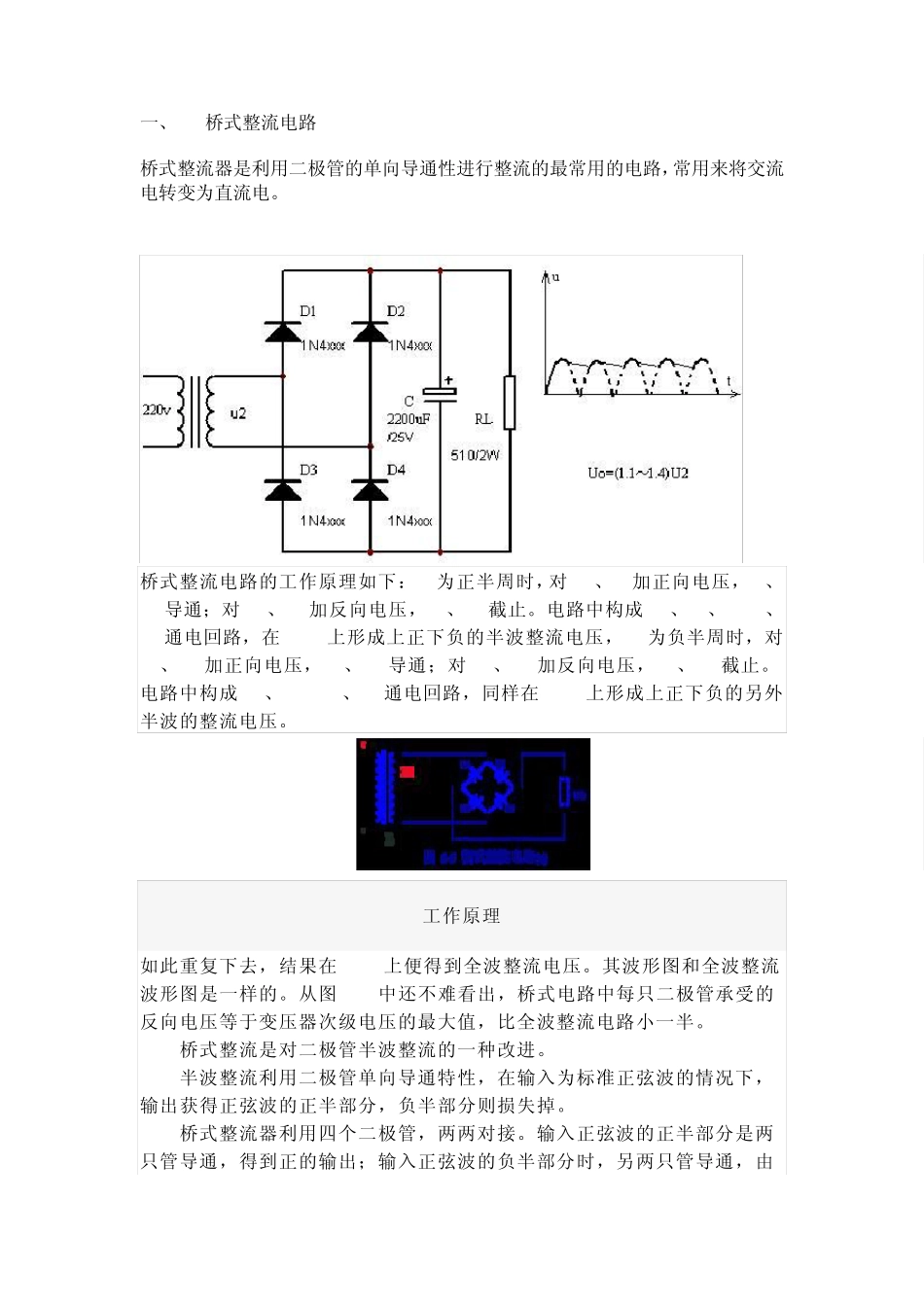

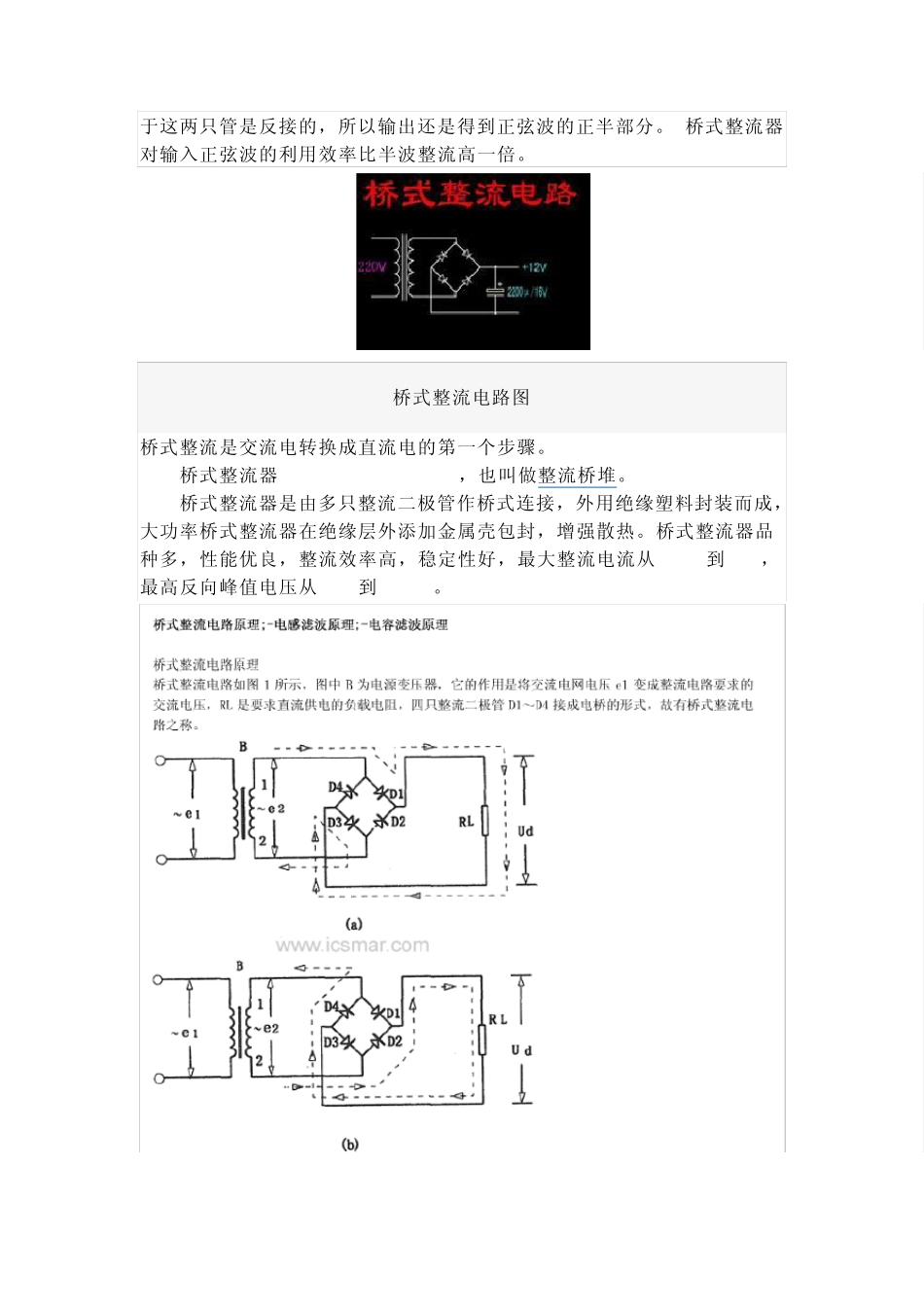

一、 桥式整流电路 桥式整流器是利用二极管的单向导通性进行整流的最常用的电路,常用来将交流电转变为直流电。 桥式整流电路的工作原理如下:e2为正半周时,对 D1、D3加正向电压,Dl、D3导通;对 D2、D4加反向电压,D2、D4截止。电路中构成 e2、D1、Rfz 、D3通电回路,在 Rfz 上形成上正下负的半波整流电压,e2为负半周时,对D2、D4加正向电压,D2、D4导通;对 D1、D3加反向电压,D1、D3截止。电路中构成 e2、D2Rfz 、D4通电回路,同样在 Rfz 上形成上正下负的另外半波的整流电压。 工作原理 如此重复下去,结果在 Rfz 上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图 5-6中还不难看出,桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值,比全波整流电路小一半。 桥式整流是对二极管半波整流的一种改进。 半波整流利用二极管单向导通特性,在输入为标准正弦波的情况下,输出获得正弦波的正半部分,负半部分则损失掉。 桥式整流器利用四个二极管,两两对接。输入正弦波的正半部分是两只管导通,得到正的输出;输入正弦波的负半部分时,另两只管导通,由于这两只管是反接的,所以输出还是得到正弦波的正半部分。 桥式整流器对输入正弦波的利用效率比半波整流高一倍。 桥式整流电路图 桥式整流是交流电转换成直流电的第一个步骤。 桥式整流器 BRIDGE RECTIFIERS,也叫做整流桥堆。 桥式整流器是由多只整流二极管作桥式连接,外用绝缘塑料封装而成,大功率桥式整流器在绝缘层外添加金属壳包封,增强散热。桥式整流器品种多,性能优良,整流效率高,稳定性好,最大整流电流从 0.5A到50A,最高反向峰值电压从 50V到1000V。 二、 电源滤波器 利用电感抑制高频电磁波,使用大容量电容抑制高频率脉冲。是电流变的平滑和稳定。电源滤波器是一种无源双向网络,它的一端是电源,另一端是负载。 电源滤波器的原理就是一种——阻抗失配网络:电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大,对电磁干扰的衰减就越有效。 简介: 电源滤波器就是对电源线中特定频率的频点或该频点以外的频率进行有效滤除的电器设备。电源滤波器的功能就是通过在电源线中接入电源滤波器,得到一个特定频率的电源信号,或消除一个特定频率后的电源信号。 利用电源滤波器的这个特性,可以将通过电源滤波器后的一个方波群或复合噪波,变成一个特定频率的正弦波。 工作原理 电源滤波器是一种无源双向网络,...
