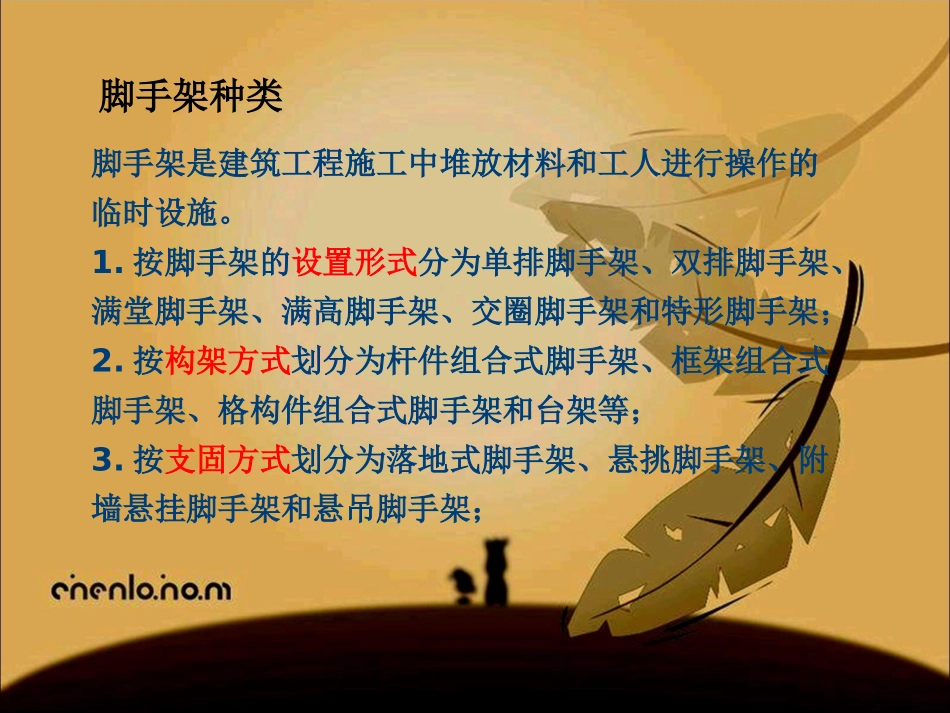

混凝土结构脚手架类型及构造脚手架是建筑工程施工中堆放材料和工人进行操作的临时设施。1.按脚手架的设置形式分为单排脚手架、双排脚手架、满堂脚手架、满高脚手架、交圈脚手架和特形脚手架；2.按构架方式划分为杆件组合式脚手架、框架组合式脚手架、格构件组合式脚手架和台架等；3.按支固方式划分为落地式脚手架、悬挑脚手架、附墙悬挂脚手架和悬吊脚手架；脚手架种类4.按其所用材料分为木脚手架、竹脚手架、钢管脚手架和金属脚手架；5.按搭拆和移动方式划分为人工装拆脚手架、附着升降脚手架、整体提升脚手架、水平移动脚手架和升降桥架；6.按搭设位置分为外脚手架和里脚手架。脚手架种类发展趋势上世纪80年代初，我国先后从国外引进门式脚手架、碗扣式脚手架等多种型式脚手架。门式脚手架在国内许多工程中也曾大量应用过，取得较好的效果，由于门式脚手架的产品质量问题，这种脚手架没有得到大量推广应用。在国内又建了一批门式脚手架生产厂，其产品大部分是按外商来图加工。碗扣式脚手架是新型脚手架中推广应用最多的一种脚手架，但使用面还不广，只有部分地区和部分工程中应用。90年代以来，国内一些企业引进国外先进技术，开发了多种新型脚手架，如插销式脚手架，CRAB模块脚手架、圆盘式脚手架、方塔式脚手架，以及各种类型的爬架。至2013年，国内专业脚手架生产企业百余家，主要在无锡、广州、青岛等地。从技术上来讲，我国脚手架企业已具备加工生产各种新型脚手架的能力。但是国内市场还没有形成，施工企业对新型脚手架的认识还不足。发展趋势随着我国大量现代化大型建筑体系的出现，扣件式钢管脚手架已不能适应建筑施工发展的需要，大力开发和推广应用新型脚手架是当务之急。实践证明，采用新型脚手架不仅施工安全可靠，装拆速度快，而且脚手架用钢量可减少33%，装拆工效提高两倍以上，施工成本可明显下降，施工现场文明、整洁。发展趋势工程中常用的脚手架类型1.扣件式钢管脚手架2.碗扣式钢管脚手架3.门式脚手架4.承插式钢管脚手架中国现在使用的用钢管材料制作的脚手架主要有一.扣件式钢管脚手架扣件式钢管脚手架的构造要求扣件式钢管脚手架由钢管、扣件、脚手板和底座等组成。钢管一般用48mm、厚3.5mm的焊接钢管。用于立柱、纵向水平杆和支撑杆(包括剪刀撑、横向斜撑、水平斜撑等)的钢管长宜为4～6.5m；用于横向水平杆的钢管长度以2.2m为宜。扣件用于钢管之间的连接，其基本形式有三种，如下图。(a)直角扣件；(b)旋转扣件；(c)对接扣件一.扣件式钢管脚手架立柱底端立于底座上，以传递荷载到地面上，底座下图。脚手板可采用冲压钢脚手板、钢木脚手板、竹脚手板等。每块脚手板重量不宜大于30kg。扣件式钢管脚手架的基本形式有双排、单排两种，一般用于外墙砌筑与装饰。二.碗扣式钢管脚手架碗扣式钢管脚手架或称多功能碗扣型脚手架。这种新型脚手架的核心部件是碗扣接头，由上下碗扣、横杆接头和上碗扣的限位销等组成，如右图。具有结构简单、杆件全部轴向连接、力学性能好、接头构造合理、工作安全可靠、拆装方便、操作容易、零部件损耗率低等特点。上、下碗扣和限位销按600mm间距设置在钢管立柱上，其中下碗扣和限位销直接焊在立柱上。二.碗扣式钢管脚手架碗扣式钢管脚手架的部件可用以搭设各种形式脚手架，特别适合于搭设扇形表面及高层建筑施工和装饰作业两用外脚手架，还可作为模板的支撑。碗扣式钢管脚手架的设计构配件，按其用途可分为主构件、辅助构件、专用构件三类。主构件用以构成脚手架主体的杆部件，如下图。三.门式脚手架门式脚手架又称多功能门式脚手架，是目前国际上应用最普遍的脚手架之一，是由门式框架、剪刀撑和水平梁架或脚手板构成基本单元。将基本单元连接起来(或增加梯子、栏杆等部件)即构成整片脚手架。这种脚手架的搭设高度一般限制在45m以内。施工荷载限定为：均布荷载1816N／m2，或作用于脚手板跨中的集中荷载1916N。门形脚手架的基本单元整片门式脚手架门形脚手架主要部件四.承插式钢管脚手架承插式钢管脚手架采用新颖、美观、坚固的插头、插座铸钢焊接作为连接件，Q235钢管做主构件，立杆是在一定长度的刚管上每隔一定距离焊接上一个插座...
