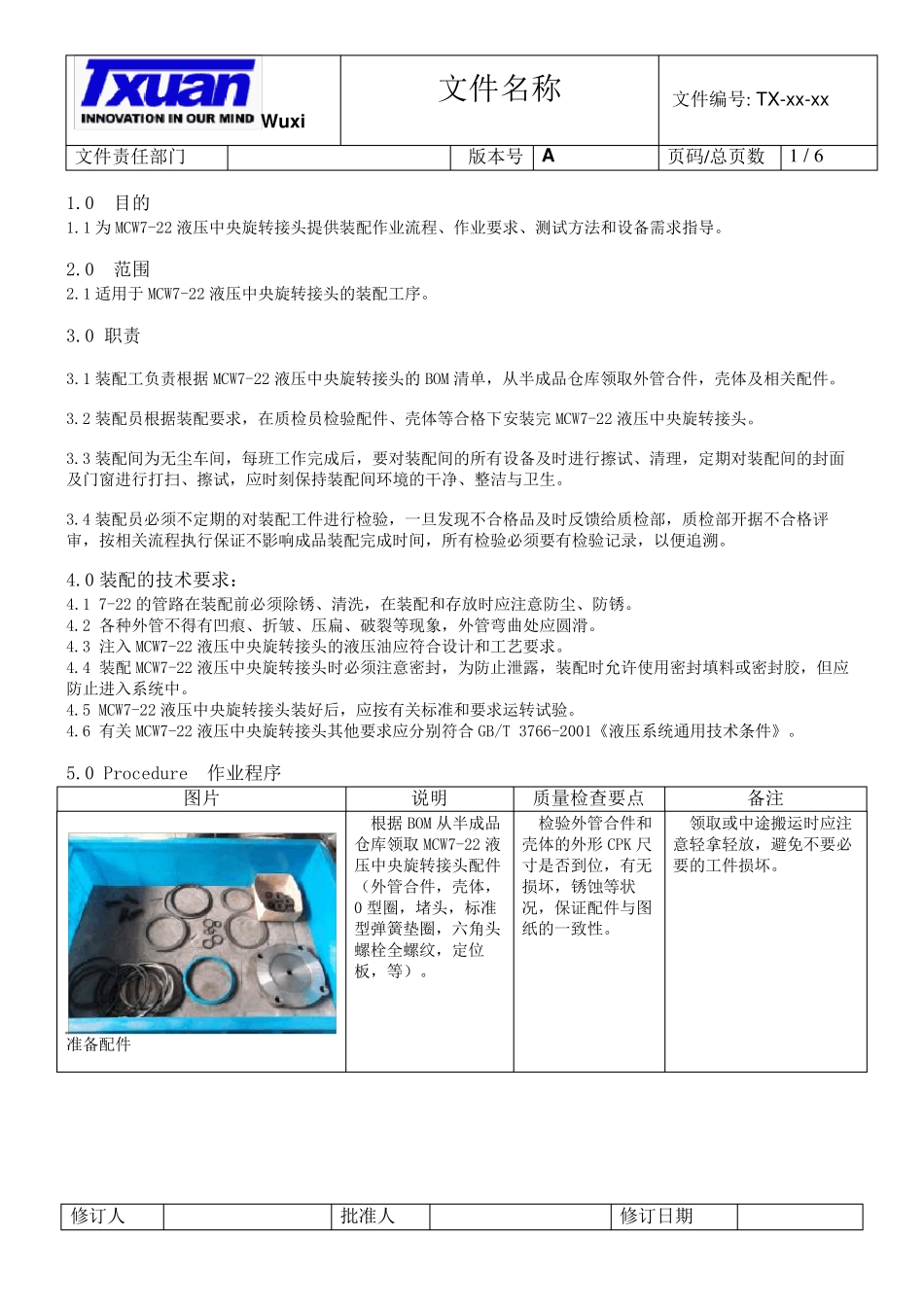

Wuxi 文件名称 文件编号: TX-xx-xx 文件责任部门 版本号 A 页码/总页数 1 / 6 修订人 批准人 修订日期 1.0 目的 1.1 为MCW7-22 液压中央旋转接头提供装配作业流程、作业要求、测试方法和设备需求指导。 2.0 范围 2.1 适用于 MCW7-22 液压中央旋转接头的装配工序。 3.0 职责 3.1 装配工负责根据 MCW7-22 液压中央旋转接头的BOM 清单，从半成品仓库领取外管合件，壳体及相关配件。 3.2 装配员根据装配要求，在质检员检验配件、壳体等合格下安装完 MCW7-22 液压中央旋转接头。 3.3 装配间为无尘车间，每班工作完成后，要对装配间的所有设备及时进行擦试、清理，定期对装配间的封面及门窗进行打扫、擦试，应时刻保持装配间环境的干净、整洁与卫生。 3.4 装配员必须不定期的对装配工件进行检验，一旦发现不合格品及时反馈给质检部，质检部开据不合格评审，按相关流程执行保证不影响成品装配完成时间，所有检验必须要有检验记录，以便追溯。 4.0 装配的技术要求： 4.1 7-22 的管路在装配前必须除锈 、清洗 ，在装配和存 放 时应注 意 防 尘、防 锈 。 4.2 各 种 外管不得 有凹 痕 、折 皱 、压扁 、破 裂 等现象 ，外管弯 曲 处 应圆 滑 。 4.3 注 入 MCW7-22 液压中央旋转接头的液压油 应符 合设计 和工艺 要求。 4.4 装配MCW7-22 液压中央旋转接头时必须注 意 密 封，为防 止 泄 露 ，装配时允 许 使 用密 封填 料 或 密 封胶 ，但 应防 止 进入 系 统 中。 4.5 MCW7-22 液压中央旋转接头装好 后，应按有关标 准和要求运 转试验。 4.6 有关 MCW7-22 液压中央旋转接头其 他 要求应分 别 符 合 GB/T 3766-2001《 液压系 统 通 用技术条 件》 。 5.0 Procedure 作业程序 图 片 说 明 质量 检查 要点 备注 准备配件 根据 BOM 从半成品仓库领取 MCW7-22 液压中央旋转接头配件（ 外管合件，壳体，0 型 圈 ，堵 头，标 准型 弹 簧 垫 圈 ，六 角 头螺 栓 全 螺 纹 ，定位板 ，等） 。 检验外管合件和壳体的外形 CPK 尺寸 是 否 到 位 ，有无损 坏 ，锈 蚀 等状况 ，保证配件与图纸 的一致 性 。 领取或 中途 搬 运 时应注意 轻 拿 轻 放 ，避 免 不要必要的工件损 坏 。 Wuxi 文件名称 文件编号: TX-xx-xx 文件责任部门 版本号 A 页码/总页数...
