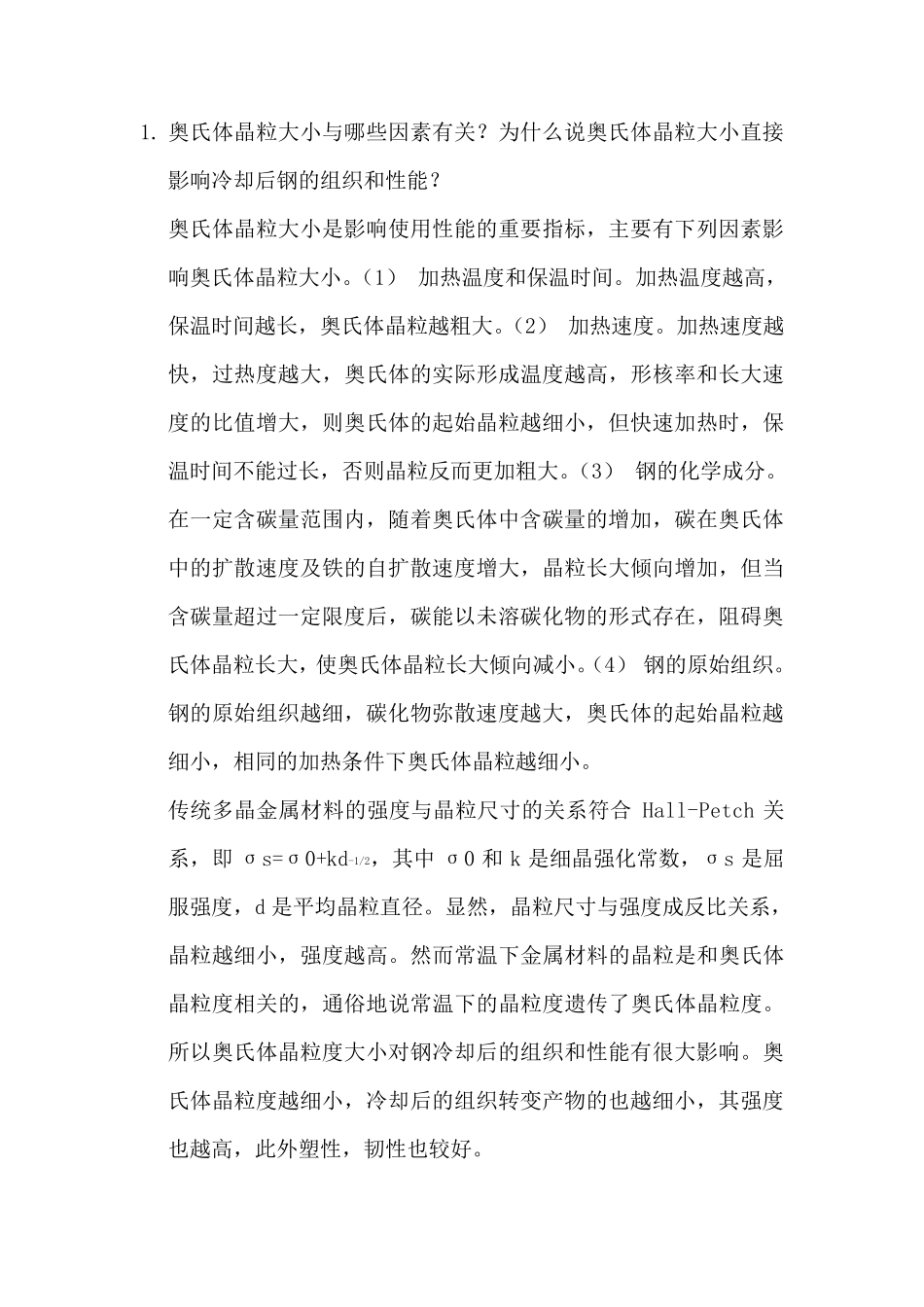

1. 奥 氏 体 晶 粒 大 小 与 哪 些 因 素 有 关 ？ 为 什 么 说 奥 氏 体 晶 粒 大 小 直 接影 响 冷 却 后 钢 的 组 织 和 性 能 ？ 奥 氏 体 晶 粒 大 小 是 影 响 使 用 性 能 的 重 要 指 标 ， 主 要 有 下 列 因 素 影响 奥 氏 体 晶 粒 大 小 。（ 1） 加 热 温 度 和 保 温 时 间 。 加 热 温 度 越 高 ，保 温 时 间 越 长 ， 奥 氏 体 晶 粒 越 粗 大 。（ 2） 加 热 速 度 。 加 热 速 度 越快 ， 过 热 度 越 大 ， 奥 氏 体 的 实 际 形 成 温 度 越 高 ， 形 核 率 和 长 大 速度 的 比 值 增 大 ， 则 奥 氏 体 的 起 始 晶 粒 越 细 小 ， 但 快 速 加 热 时 ， 保温 时 间 不 能 过 长 ， 否 则 晶 粒 反 而 更 加 粗 大 。（ 3） 钢 的 化 学 成 分 。在 一 定 含 碳 量 范 围 内 ， 随 着 奥 氏 体 中 含 碳 量 的 增 加 ， 碳 在 奥 氏 体中 的 扩 散 速 度 及 铁 的 自 扩 散 速 度 增 大 ， 晶 粒 长 大 倾 向 增 加 ， 但 当含 碳 量 超 过 一 定 限 度 后 ， 碳 能 以 未 溶 碳 化 物 的 形 式 存 在 ， 阻 碍 奥氏 体 晶 粒 长 大 ， 使 奥 氏 体 晶 粒 长 大 倾 向 减 小 。（ 4） 钢 的 原 始 组 织 。钢 的 原 始 组 织 越 细 ， 碳 化 物 弥 散 速 度 越 大 ， 奥 氏 体 的 起 始 晶 粒 越细 小 ， 相 同 的 加 热 条 件 下 奥 氏 体 晶 粒 越 细 小 。 传 统 多 晶 金 属 材 料 的 强 度 与 晶 粒 尺寸的 关 系符合Hall-Petch 关系， 即σs=σ0+kd-1/2， 其中σ0 和k 是 细 晶 强 化 常数， σs 是 屈服强 度 ， d 是 平均晶 粒 直 径。 显然， 晶 粒 尺寸与 强 度 成 反 比 关 系，晶 粒 越 细 小 ， 强 度 越 高 。 然而 常温 下 金 属 材 料 的 晶 粒 是 和 奥 氏 体晶 粒 度 相 关 的 ， 通俗地说 常温 下 的 晶 粒 度 遗传 了奥 氏 体 晶 粒 度 。所以 奥 氏 体 晶 粒 度 大 小 对钢 冷 却 后 的 组 织 和 性...
