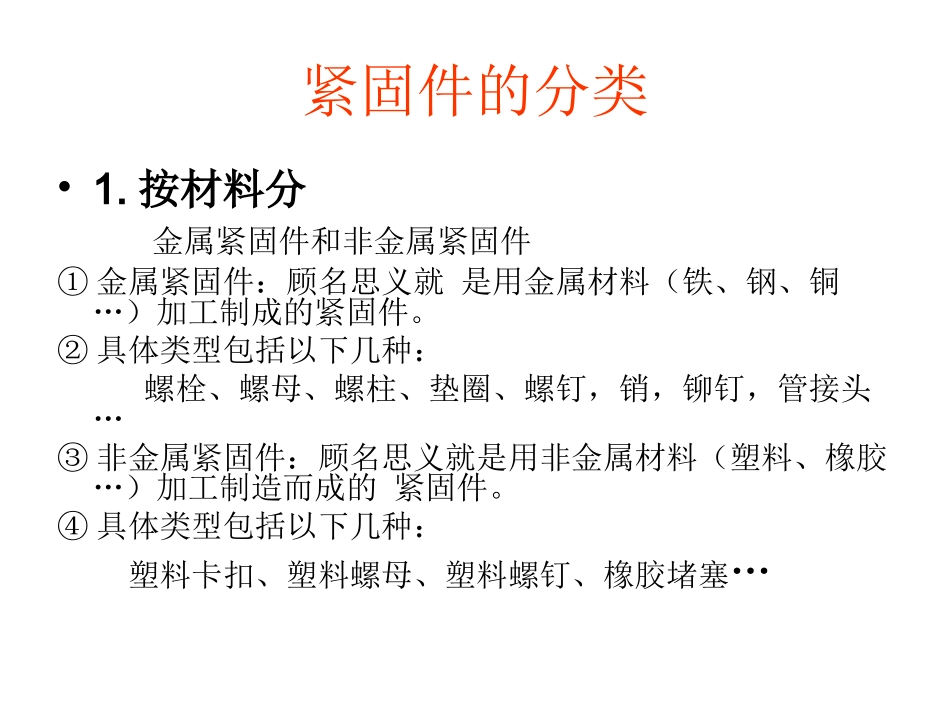

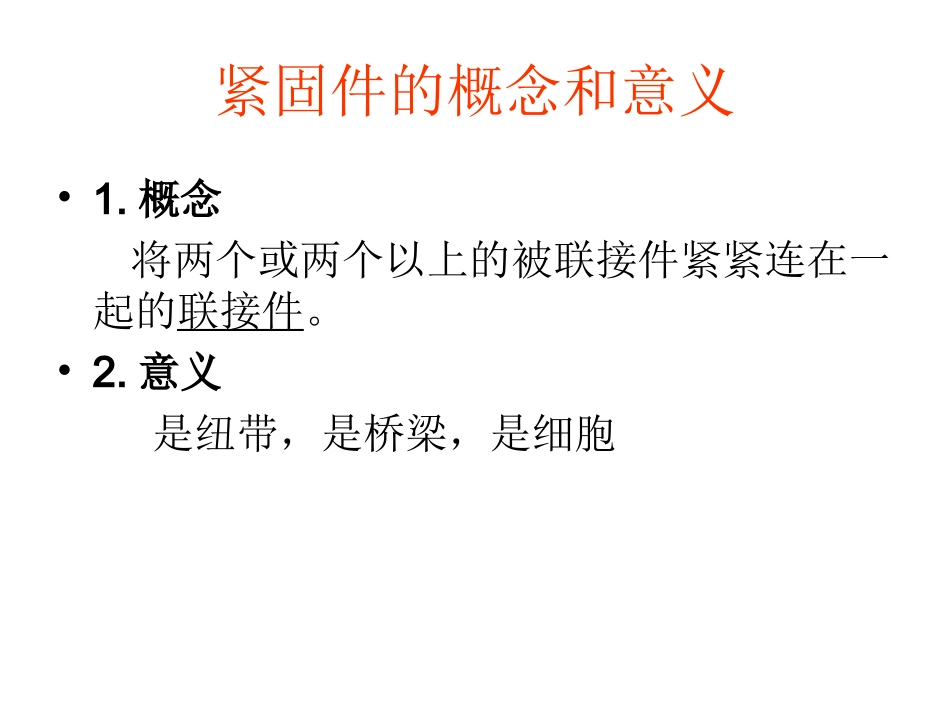

紧固件基础知识培训研究院总体所紧固件的概念和意义•1.概念将两个或两个以上的被联接件紧紧连在一起的联接件。•2.意义是纽带，是桥梁，是细胞紧固件的分类•1.按材料分金属紧固件和非金属紧固件①金属紧固件：顾名思义就是用金属材料（铁、钢、铜…）加工制成的紧固件。②具体类型包括以下几种：螺栓、螺母、螺柱、垫圈、螺钉，销，铆钉，管接头…③非金属紧固件：顾名思义就是用非金属材料（塑料、橡胶…）加工制造而成的紧固件。④具体类型包括以下几种：塑料卡扣、塑料螺母、塑料螺钉、橡胶堵塞…紧固件的分类•2.按标准分分为标准紧固件和非标准紧固件①标准紧固件又分为国家标准件和汽车行业标准件。②非标准件是区别于国家标准和汽车行业标准规定范围内的紧固件。螺纹及螺纹参数•1.螺纹分类①按平面图形形状分：三角形螺纹、梯形螺纹和锯齿形螺纹②按螺旋线旋向分：左旋螺纹和右旋螺纹③按螺旋线数目分：单线螺纹和等距排列的多线螺纹④螺纹还分为外螺纹和内螺纹螺纹分类及螺纹参数•2.螺纹参数①大径d②小径d1③中径d2④螺距P⑤导程S⑥螺纹升角Ψ⑦牙形角α机械制造常用螺纹•三角形螺纹主要有普通螺纹和管螺纹，前者用于紧固联接，后者用于紧密联接。•我国国家标准中把牙形角为60°的三角形米制螺纹称为普通螺纹，以大径d为公称直径。•同一公称直径中螺距最大的称为粗牙螺纹，其余都称为细牙螺纹。粗牙螺纹应用最广，细牙螺纹升角小，小径大，因而自锁性能好，强度高，但不耐磨，易滑扣。它适用于薄壁零件、受动载荷的联接和微调机构。°紧固件联接方式•1.螺栓联接螺栓连接的结构特点是被联接件的孔中不切制螺纹，装拆方便。①普通螺栓联接：螺栓与孔之间有间隙，这种联接的优点是加工方便，成本低，故应用最为广泛。②绞制孔用螺栓连接：其螺杆外径与螺栓孔（由高精度绞刀加工而成）的内径具有同一基本尺寸，并采用过渡配合。它适用于承受垂直于螺栓轴线的横向载荷。紧固件联接方式•2.螺钉联接螺钉直接旋入被联接件的孔中，省去了螺母，因此结构上比较简单。但这种联接不宜经常装拆，以免被联接件的螺纹孔磨损而修复困难。•3.双头螺柱联接双头螺柱多用于较厚的被联接件或为了结构紧凑而采用盲孔的联接。双头螺柱联接允许多次装拆而不损坏被联接件。•4.紧定螺钉联接紧定螺钉联接常用来固定两零件的相对位置，并可传递不大的力或转矩。螺纹联接的预紧和防松除个别情况外，螺纹联接在装配时都必须拧紧，这时螺纹联接受到预紧力的作用。对于重要的螺纹联接，应控制其预紧力，因为预紧力的大小对螺纹联接的可靠性，强度和密封性均有很大的影响。螺纹联接的预紧和防松•1.拧紧力矩T≈0.2FaDN·mmFa值是由螺纹联接的要求来决定的，为了充分发挥螺栓的工作能力和保证预紧可靠，螺栓的预紧力一般可达材料屈服极限的50%~70%。小直径的螺栓装配时应施加小的拧紧力矩，否则就容易将螺栓杆拉断。对重要的有强度要求的螺栓联接，如无控制拧紧力矩的措施，不宜采用小于M12的螺栓。通常螺纹联接拧紧的程度是凭工人经验来决定的，为了保证装配质量，重要的螺纹联接应按计算值控制力矩。小批量生产时可使用带指针刻度的测力矩扳手。大量生产时多采用风扳机，，当输出力矩达到所调节的额定值时，离合器便会打滑而自动脱开，并发出响声。螺纹联接的预紧和防松•2.螺纹联接的防松联接用的三角形螺纹都具有自锁性，在静载荷和工作温度变化不大时不会自动松脱。但是冲击、振动和变载的情况下，预紧力可能在某一瞬间消失，联接任有可能松脱。高温的螺纹联接，由于温度变形差异等原因，也可能发生松脱现象，因此设计时必须考虑防松。常用的防松方法有如下几种：螺纹联接的预紧和防松a、利用附加摩擦力防松加弹簧垫圈，对顶螺母，尼龙圈锁紧螺母b、采用专门防松元件防松槽形螺母和开口销，圆螺母用带翅垫圈，止动垫片C、其他方法防松冲点法防松，用冲头冲2~3点；粘合法防松提高螺栓联接强度的措施螺栓联接承受轴向变载荷时，其损坏形式多为螺栓杆部分的疲劳断裂，通常都发生在应力集中较严重之处，即螺栓头部，螺纹收尾部和螺母支承面所在处的螺纹。•1.降低螺栓总拉伸载荷Fa的变化范围为...
