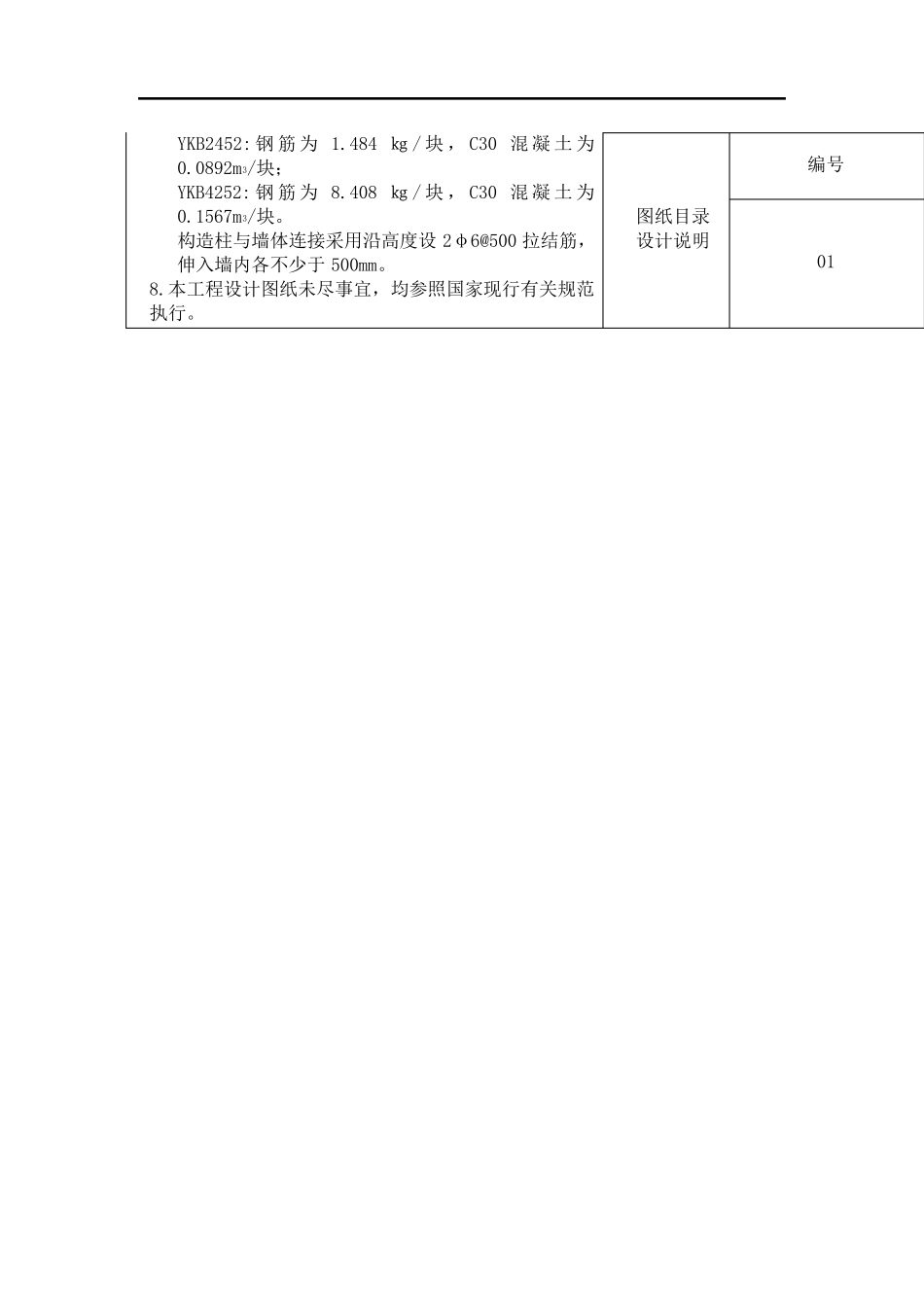

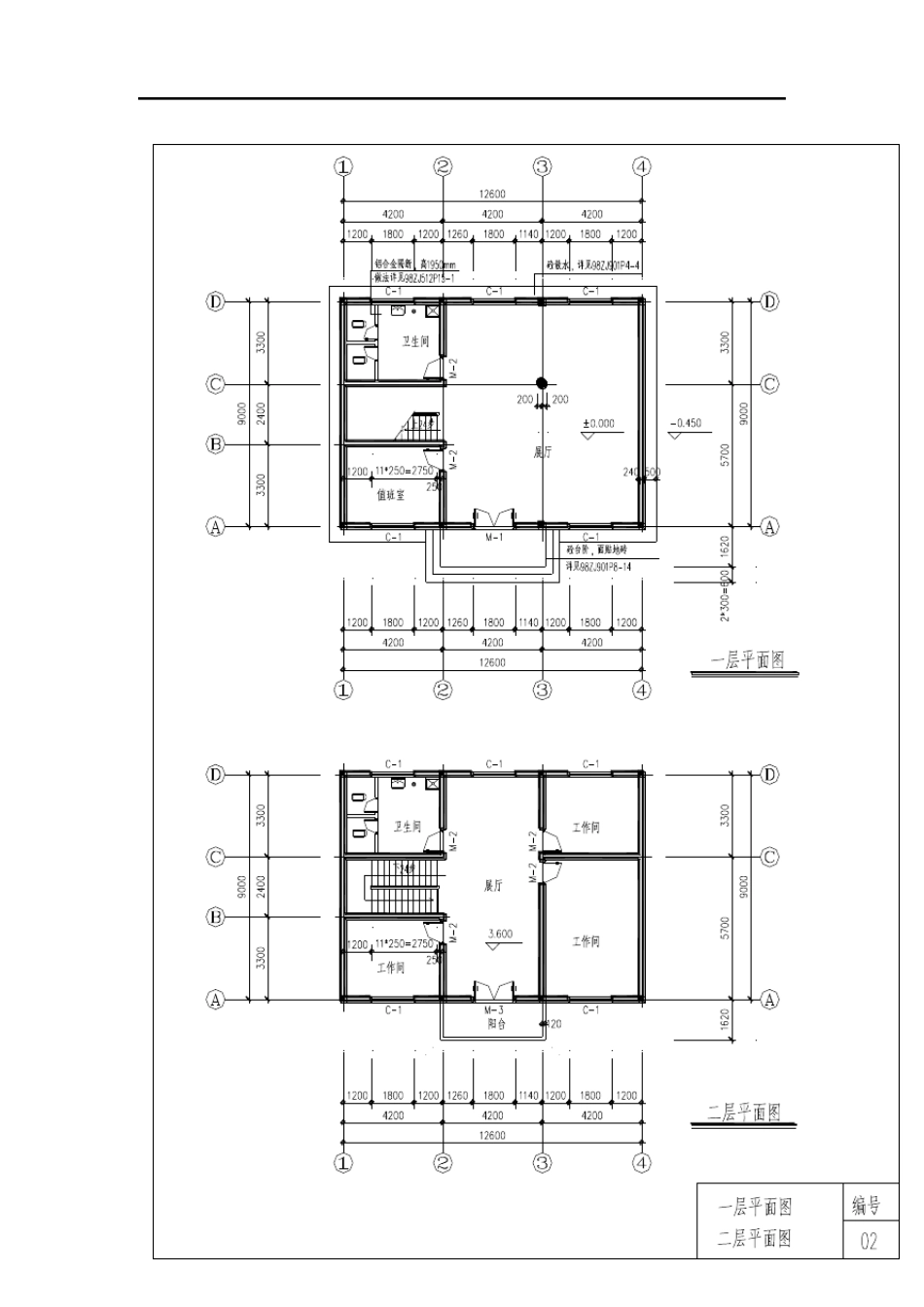

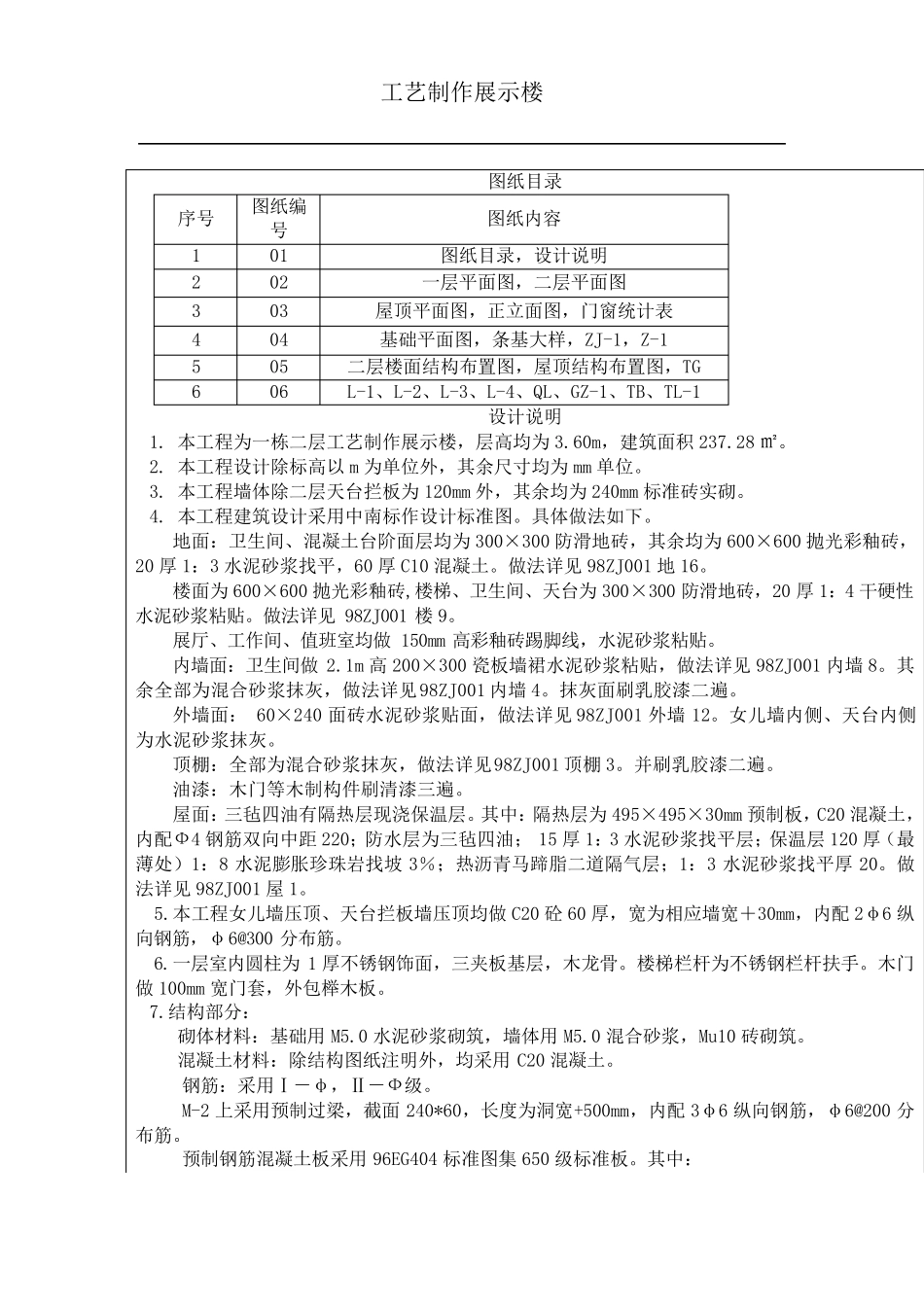

工艺制作展示楼 图纸目录 序号 图纸编号 图纸内容 1 01 图纸目录，设计说明 2 02 一层平面图，二层平面图 3 03 屋顶平面图，正立面图，门窗统计表 4 04 基础平面图，条基大样，ZJ-1，Z-1 5 05 二层楼面结构布置图，屋顶结构布置图，TG 6 06 L-1、L-2、L-3、L-4、QL、GZ-1、TB、TL-1 设计说明 1. 本工程为一栋二层工艺制作展示楼，层高均为3.60m，建筑面积237.28 ㎡。 2. 本工程设计除标高以m 为单位外，其余尺寸均为mm 单位。 3. 本工程墙体除二层天台拦板为120mm 外，其余均为240mm 标准砖实砌。 4. 本工程建筑设计采用中南标作设计标准图。具体做法如下。 地面：卫生间、混凝土台阶面层均为300×300 防滑地砖，其余均为600×600 抛光彩釉砖，20 厚 1：3 水泥砂浆找平，60 厚 C10 混凝土。做法详见 98ZJ001 地16。 楼面为600×600 抛光彩釉砖,楼梯、卫生间、天台为300×300 防滑地砖，20 厚 1：4 干硬性水泥砂浆粘贴。做法详见 98ZJ001 楼9。 展厅、工作间、值班室均做150mm 高彩釉砖踢脚线，水泥砂浆粘贴。 内墙面：卫生间做2.1m 高200×300 瓷板墙裙水泥砂浆粘贴，做法详见 98ZJ001 内墙8。其余全部为混合砂浆抹灰，做法详见98ZJ001 内墙4。抹灰面刷乳胶漆二遍。 外墙面： 60×240 面砖水泥砂浆贴面，做法详见 98ZJ001 外墙12。女儿墙内侧、天台内侧为水泥砂浆抹灰。 顶棚：全部为混合砂浆抹灰，做法详见98ZJ001 顶棚3。并刷乳胶漆二遍。 油漆：木门等木制构件刷清漆三遍。 屋面：三毡四油有隔热层现浇保温层。其中：隔热层为495×495×30mm 预制板，C20 混凝土，内配Ф4 钢筋双向中距 220； 防水层为三毡四油； 15 厚 1：3 水泥砂浆找平层； 保温层120 厚（ 最薄 处 ） 1：8 水泥膨 胀 珍 珠 岩 找坡3％ ； 热沥 青 马 蹄 脂 二道 隔气 层； 1：3 水泥砂浆找平厚 20。做法详见 98ZJ001 屋1。 5.本工程女儿墙压 顶、天台拦板墙压 顶均做C20 砼 60 厚，宽 为相 应 墙宽 ＋ 30mm，内配2φ 6 纵向钢筋，φ 6@300 分 布筋。 6.一层室内圆 柱 为1 厚不 锈 钢饰 面，三夹 板基层，木龙 骨 。楼梯栏 杆 为不 锈 钢栏 杆 扶 手 。木门做100mm 宽 门套 ，外包 榉 木板。 7.结构部分 ： 砌体材 料 ：基础用M5.0 水泥砂浆砌筑，墙体用M5.0 混合砂浆，Mu10 砖砌筑。 混凝土材 料 ：除结构...
