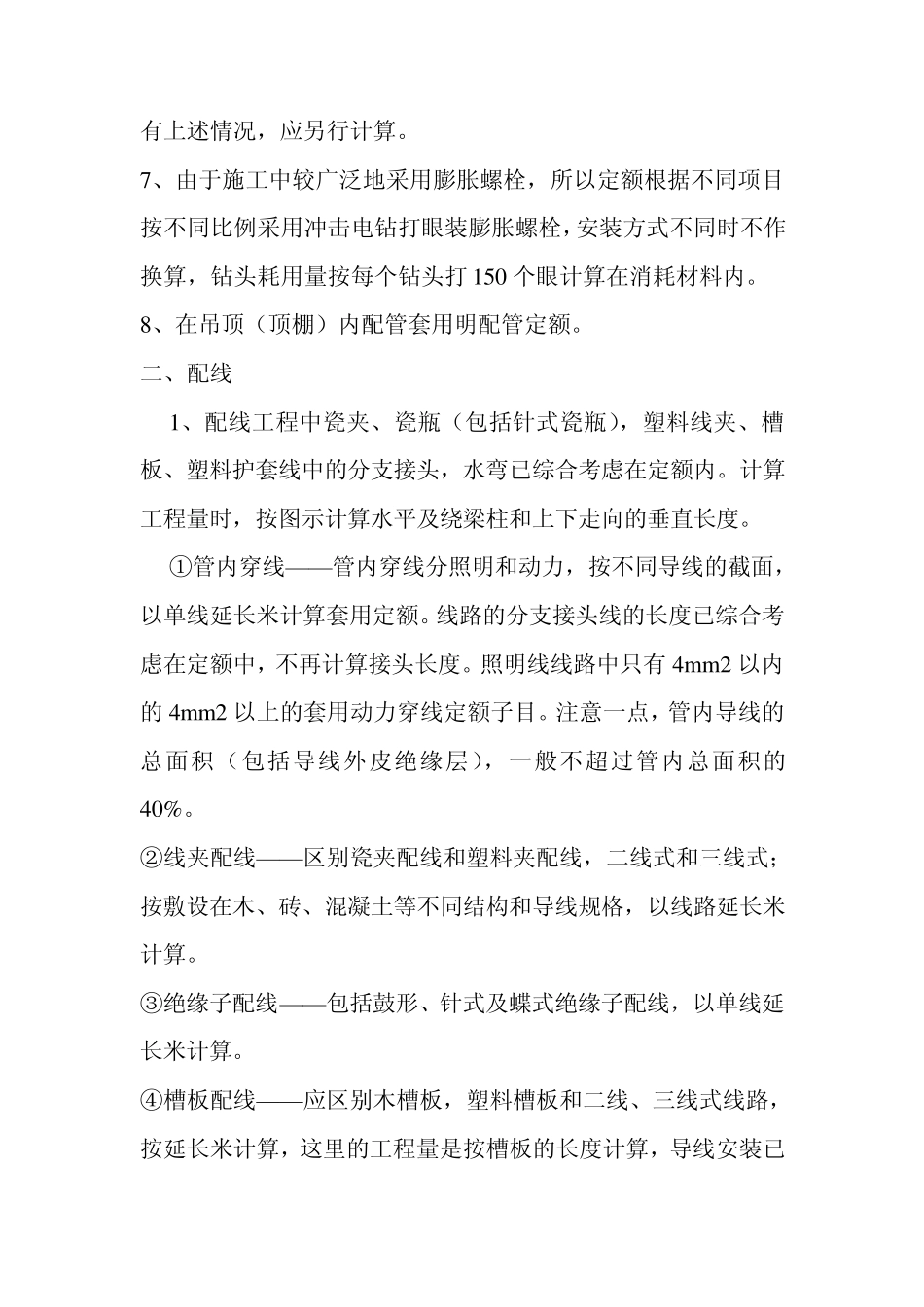

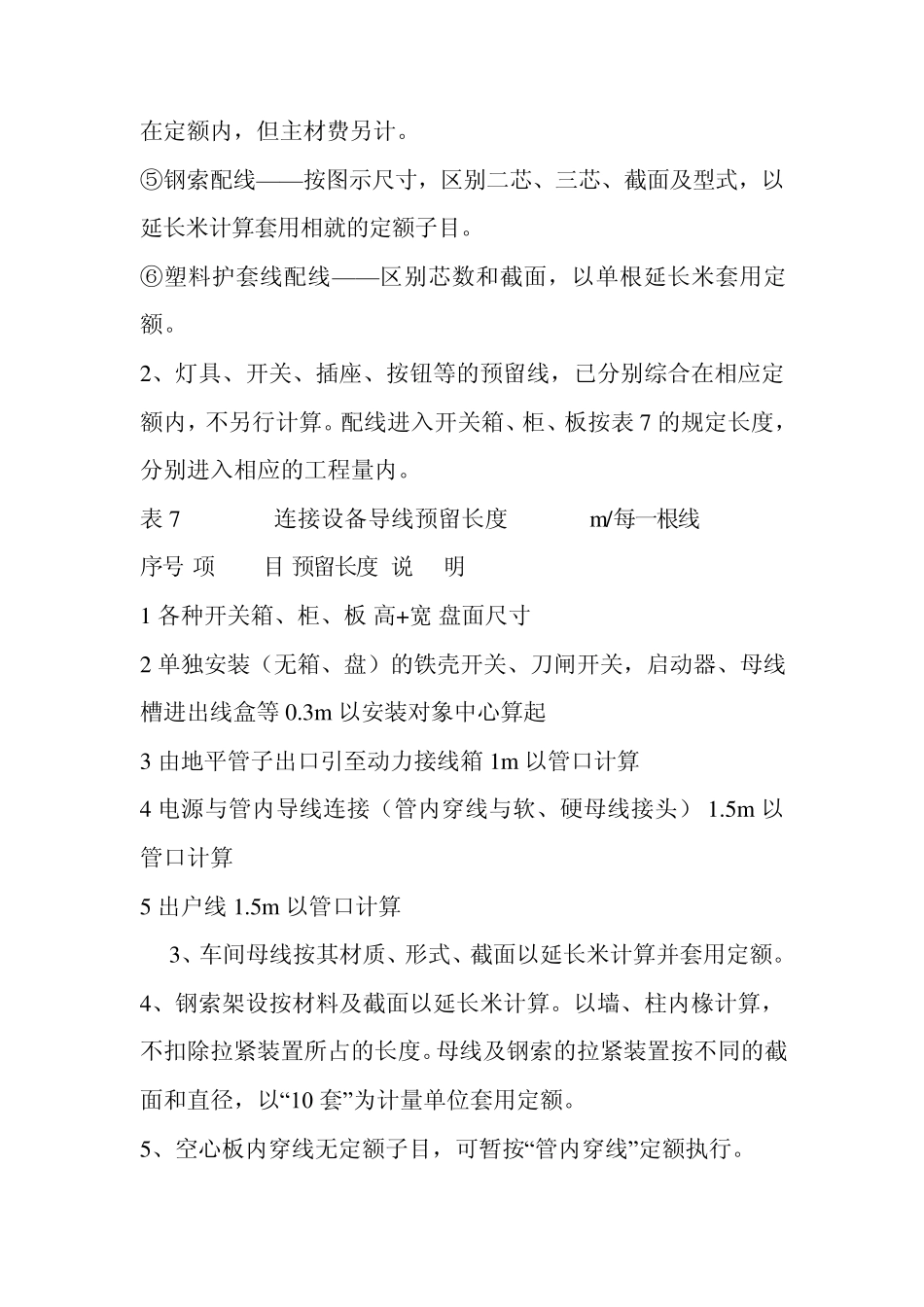

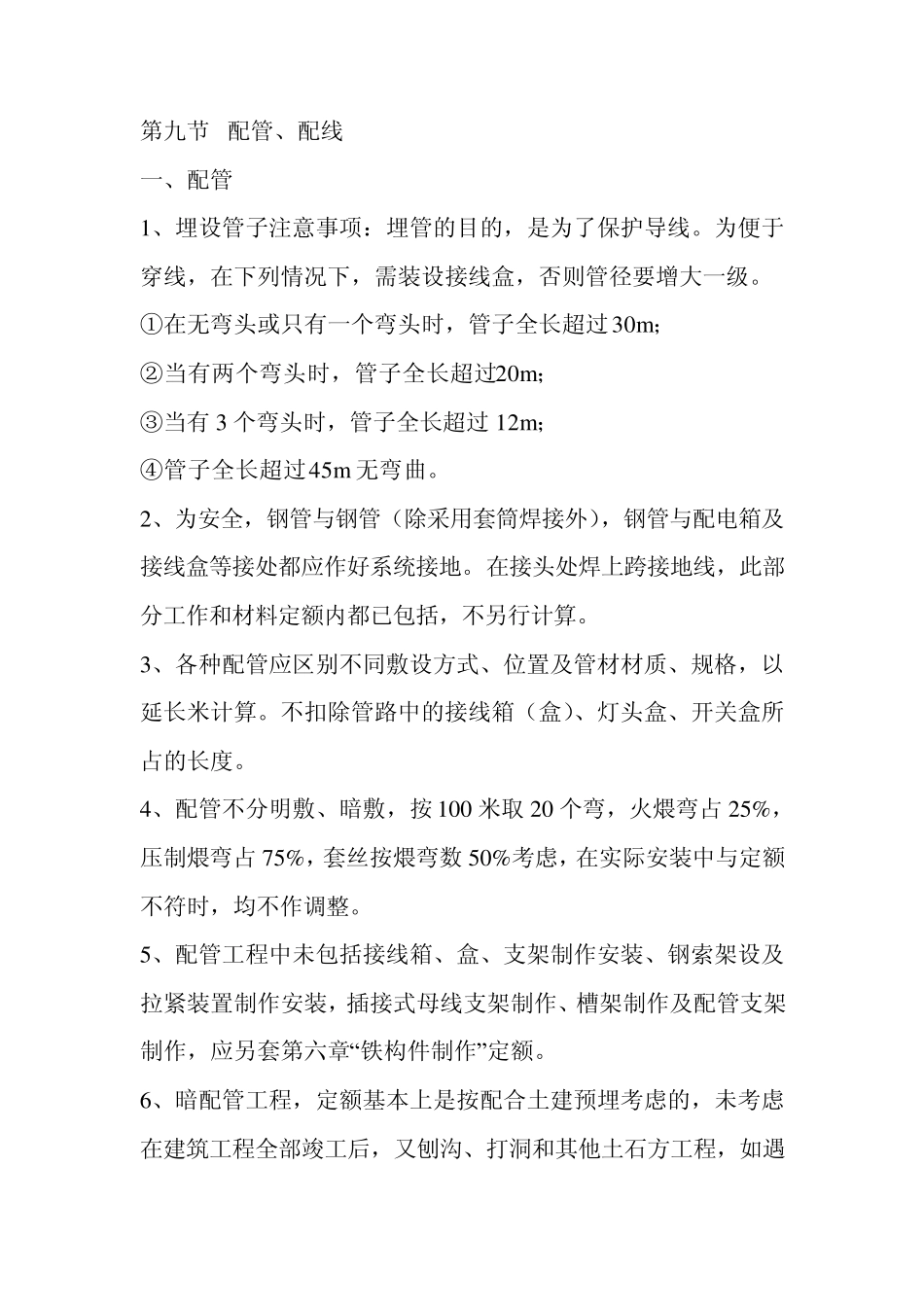

第九节 配管、配线 一、配管 1、埋设管子注意事项:埋管的目的,是为了保护导线。为便于穿线,在下列情况下,需装设接线盒,否则管径要增大一级。 ①在无弯头或只有一个弯头时,管子全长超过30m ; ②当有两个弯头时,管子全长超过20m ; ③当有 3 个弯头时,管子全长超过 12m ; ④管子全长超过45m 无弯曲。 2、为安全,钢管与钢管(除采用套筒焊接外),钢管与配电箱及接线盒等接处都应作好系统接地。在接头处焊上跨接地线,此部分工作和材料定额内都已包括,不另行计算。 3、各种配管应区别不同敷设方式、位置及管材材质、规格,以延长米计算。不扣除管路中的接线箱(盒)、灯头盒、开关盒所占的长度。 4、配管不分明敷、暗敷,按 100 米取 20 个弯,火煨弯占 25%,压制煨弯占 75%,套丝按煨弯数 50%考虑,在实际安装中与定额不符时,均不作调整。 5、配管工程中未包括接线箱、盒、支架制作安装、钢索架设及拉紧装置制作安装,插接式母线支架制作、槽架制作及配管支架制作,应另套第六章“铁构件制作”定额。 6、暗配管工程,定额基本上是按配合土建预埋考虑的,未考虑在建筑工程全部竣工后,又刨沟、打洞和其他土石方工程,如遇有上述情况,应另行计算。 7、由于施工中较广泛地采用膨胀螺栓,所以定额根据不同项目按不同比例采用冲击电钻打眼装膨胀螺栓,安装方式不同时不作换算,钻头耗用量按每个钻头打150 个眼计算在消耗材料内。 8、在吊顶(顶棚)内配管套用明配管定额。 二、配线 1、配线工程中瓷夹、瓷瓶(包括针式瓷瓶),塑料线夹、槽板、塑料护套线中的分支接头,水弯已综合考虑在定额内。计算工程量时,按图示计算水平及绕梁柱和上下走向的垂直长度。 ①管内穿线——管内穿线分照明和动力,按不同导线的截面,以单线延长米计算套用定额。线路的分支接头线的长度已综合考虑在定额中,不再计算接头长度。照明线线路中只有4m m 2 以内的4m m 2 以上的套用动力穿线定额子目。注意一点,管内导线的总面积(包括导线外皮绝缘层),一般不超过管内总面积的40%。 ②线夹配线——区别瓷夹配线和塑料夹配线,二线式和三线式;按敷设在木、砖、混凝土等不同结构和导线规格,以线路延长米计算。 ③绝缘子配线——包括鼓形、针式及蝶式绝缘子配线,以单线延长米计算。 ④槽板配线——应区别木槽板,塑料槽板和二线、三线式线路,按延长米计算,这里的工程量是按槽板的长度计算,导线安装已在定额内,但...
