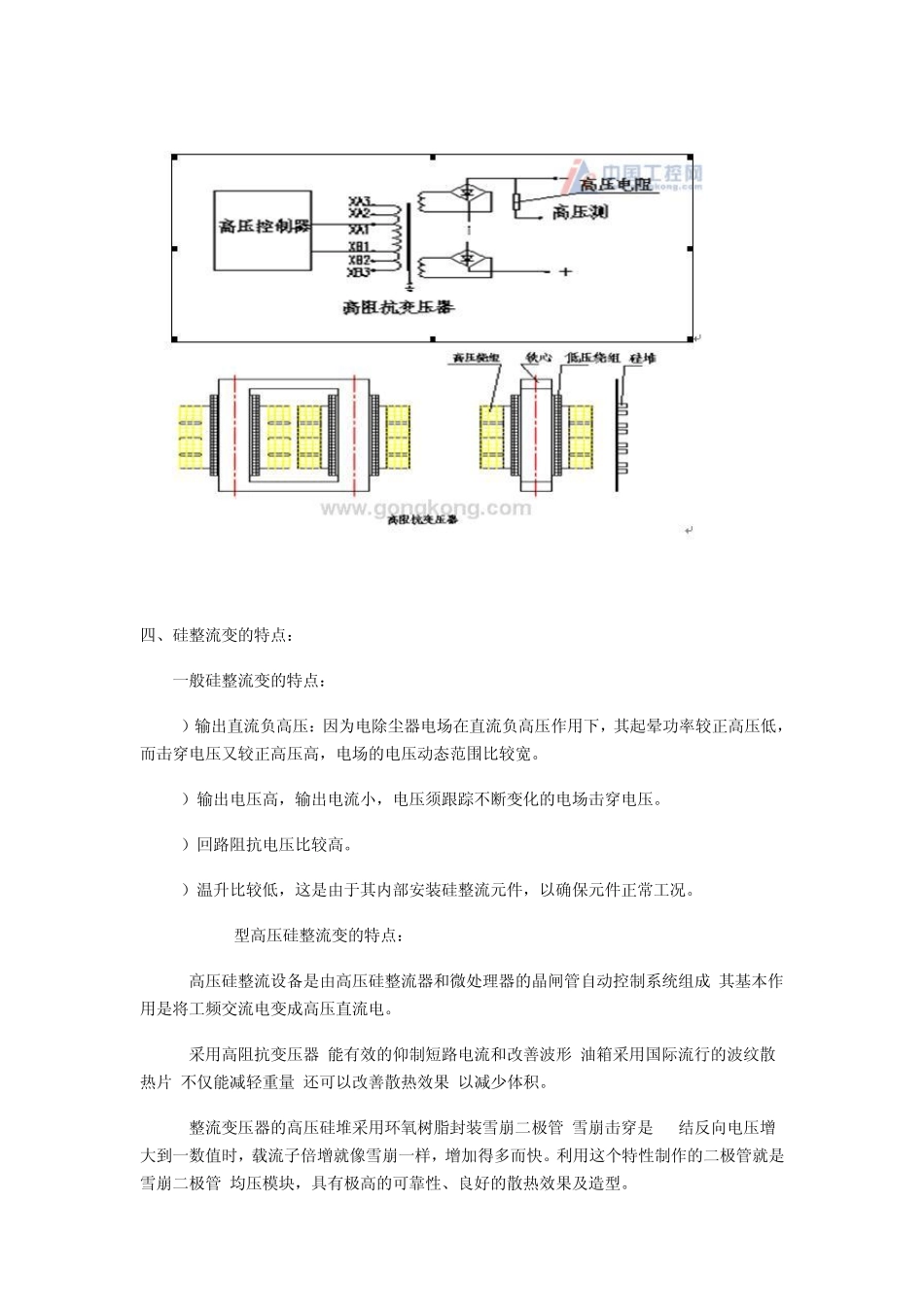

硅整流变的结构、原理及应用 一、我公司硅整流变的选型： 我选用安装了由南京电力变压器厂生产的 GGAJ02H型高压硅整流变压器，主要作用是将工频的交流电源变换成高压直流输出，为锅炉电除尘提供高压直流电源。 产品型号含义：GGAj02－0.6A/72kVCG 前 G：所用半导体材料为硅 后 G：高压整流用 Aj：油浸自冷式 02：可控硅调压 0.6：额定直流输出电流 0.6A（平均值） 72：额定直流输出电压 72KV（平均值） CG:直流高压侧面引出，高阻抗变压器 交流输入电压：380V 交流输入电流：163A 交流输入功率：62kVA 直流输出电压：72kV 直流输出电流：0.6 A 直流输出功率：43.2kW 二、硅整流变的电源供给及保护： 380伏交流-高压交流-高压直流-除尘器极板：工频交流经晶闸管调压加在硅整流变压器的一次绕组上，经变压器升压为高压交流然后经硅堆桥式整流电容滤波后输出脉动负直流高压，硅堆和升压变都在变压器本体内。 我公司为：交流三相电源(380V、50HZ)经过三相断路器后其中的一相直接送至 DKZ-220智能监控器系统。另外两相经两组反并联晶闸管调压后送至整流变压器初级线圈，再经升压及高压硅整流后输出直流负高压，高压正级接地。其中直流输出的负极接到电晕线上，正极接到收尘极板上。 可控硅整流的原理：当晶闸管的阳极和阴极之间承受正向电压并且门极加触发信号晶闸管导通，并且去掉门极的触发信号晶闸管依然维持导通。当晶闸管的阳极和阴极之间承受反向电压并且门极不管加不加触发信号晶闸管关断。 供电回路中的保护设计： 1.在整流变压器油箱盖上装有外接开关接线端子（X6:6；X6:7）供用户安装安全联锁开关，确保人身安全。 2.电源进线及整流变压器的进线端均由压敏电阻进行瞬态保护。 3.可控硅两端由阻容吸收回路进行保护。 4.可控硅的瞬态电流保护由快速熔断器承担。RHZK 5.主回路的热保护（过流保护）由自动开关和热继电器承担。 6.当整流变压器的油温达到报警整定值（80℃）时，温度继电器 B1触头动作，使微机控制器发出报警信号；当油温超过跳闸整定值（85℃）时，温度继电器 B3触头动作，均可现场整定，微机控制器发出跳闸报警信号，并切断主接触器，使设备停止运行。 三、GGAJ02H型高压硅整流变的结构： 该变压器采用芯式铁芯结构，由高导磁材料的冷轧硅钢片(DQ151—35)组成，其截面采用多级圆柱型，有两个铁芯柱。低压绕组上有三个抽头(XA3、XA2、XA1，XB3、XB2、XB1)，其输出电压分别为 72kV、66kV、6...
