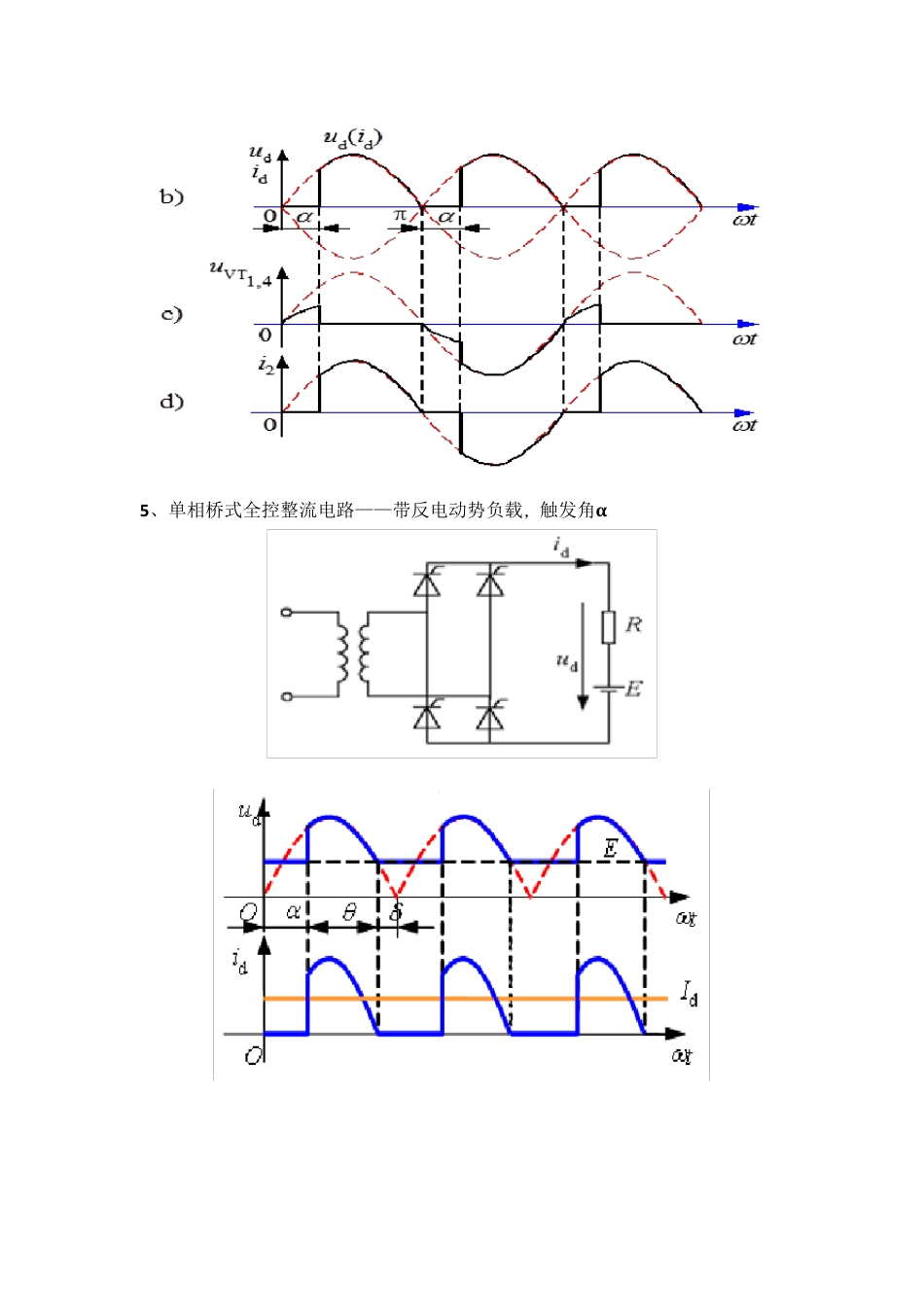

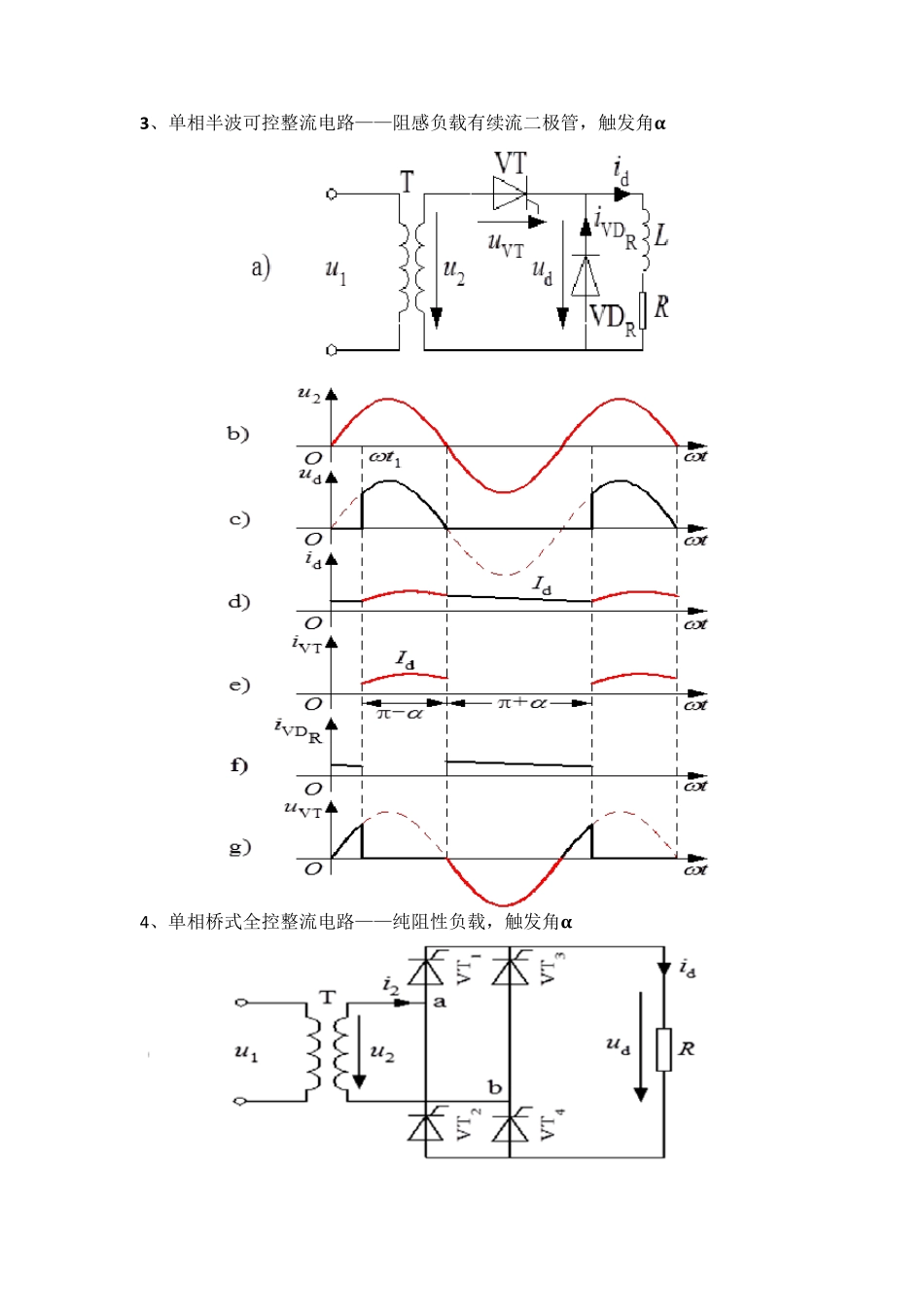

1、单相半波可控整流电路——阻性负载，触发角ᵬ 2、单相半波可控整流电路——阻感负载，触发角ᵬ 3 、单相半波可控整流电路——阻感负载有续流二极管，触发角ᵬ 4 、单相桥式全控整流电路——纯阻性负载，触发角ᵬ 5 、单相桥式全控整流电路——带反电动势负载，触发角ᵬ 6 、单相桥式全控整流电路——阻感性负载，触发角ᵬ 7、单相全波可控整流电路(单相双半波可控整流电路）——阻性负载，触发角ᵬ 8、单相桥式半控整流电路——阻性负载，触发角ᵬ 9、单相桥式半控整流电路——阻感负载，有续流二极管，触发角ᵬ 10、单相桥式半控整流电路另一种接法 1 、三相半波可控整流电路——纯阻性负载 1）纯电阻负载，触发角为 0 度 R 2）纯阻性负载，触发角30 度 3）纯阻性负载，触发角大于30 度电流断续，以60 度为例 2 、三相半波可控整流电路——阻感负载 1）阻感负载，触发角 60 度（当触发角 α ≤ 30° 时，整流电压波形与纯阻性负载时相同，因为两种负载情况下，负载电流均连续）。 3 、三相桥式全控整流电路 1）纯电阻负载，触发角0 度 纯阻性负载，0 度触发角时晶闸管工作情况 2）纯阻性负载，触发角 30 度 3）纯阻性负载，触发角 60 度 4）纯阻性负载，触发角 90 度 5）阻感负载，触发角 0 度 6）阻感负载，触发角 30 度 7）阻感负载，触发角 90 度 4 、考虑变压器漏感时的三相半波可控整流电路及波形 各种整流电路换相压降和换相重叠角的计算 5、电容滤波的不可控整流电路（单相桥式整流电路） 6、感容滤波的二极管整流电路 7 、带平衡电抗器的双反星型可控整流电路 触发角为 0 度时，两组整流电压电流波形 平衡电抗器作用下输出电压的波形和电抗器上的电压波形 平衡电抗器作用下，两个晶闸管同时导通的情况 当触发角为30 度、60 度、90 度时，双反星形电路的输出电压波形 8、多重化整流电路（并联多重联结的 12 脉波整流电路） 9、移相 30 度串联 2 重联结电路 移相30 度串联2 重联结电路电流波形 三相桥式整流电路工作于有源逆变状态时的电压波形 uabuacubcuba ucaucbuabuacubcuba ucaucbuabuacubcuba ucaucb uabuacubcuaubucuaubucuaubucuaubu2udtOtO= 4= 3= 6= 4= 3= 6t1t3t2
