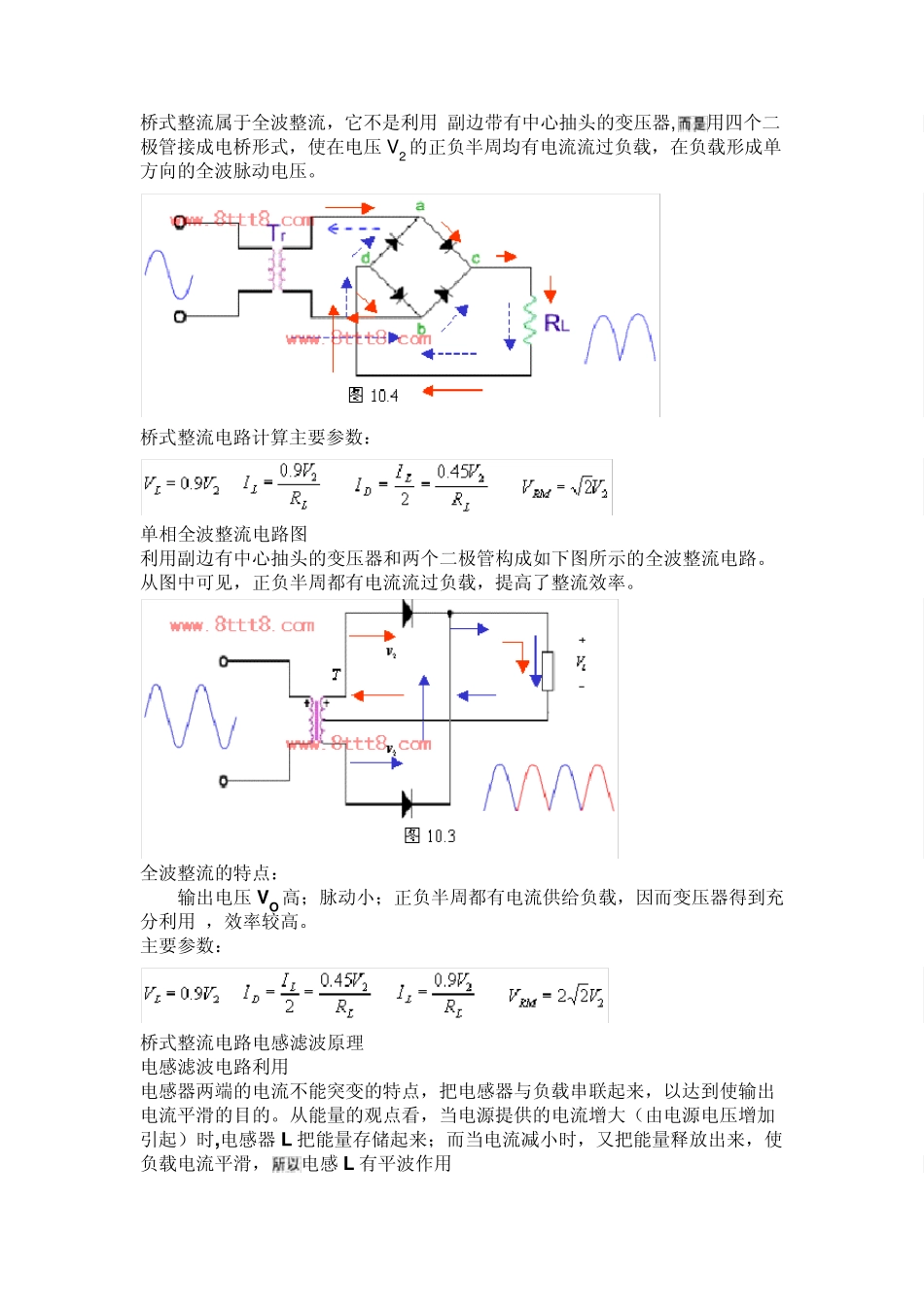

桥式整流属于全波整流,它不是利用 副边带有中心抽头的变压器,用四个二极管接成电桥形式,使在电压V 2 的正负半周均有电流流过负载,在负载形成单方向的全波脉动电压。 桥式整流电路计算主要参数: 单相全波整流电路图 利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。从图中可见,正负半周都有电流流过负载,提高了整流效率。 全波整流的特点: 输出电压VO 高;脉动小;正负半周都有电流供给负载,因而变压器得到充分利用 ,效率较高。 主要参数: 桥式整流电路电感滤波原理 电感滤波电路利用 电感器两端的电流不能突变的特点,把电感器与负载串联起来,以达到使输出电流平滑的目的。从能量的观点看,当电源提供的电流增大(由电源电压增加引起)时,电感器L 把能量存储起来;而当电流减小时,又把能量释放出来,使负载电流平滑,电感 L 有平波作用 桥式整流电路电感滤波优点:整流二极管的导电角大,峰值电流小,输出特性较平坦。 桥式整流电路电感滤波缺点:存在铁心,笨重、体积大,易引起电磁干扰,只适应于低电压、大电流的场合。 例 10.1.1桥式整流器滤波电路如图所示,已知 V1是 220V交流电源,频率为 50Hz, 直流电压 VL=30V,负载电流IL=50mA。试求电源变压器副边电压 v2 的有效值,选择整流二极管及滤波电容。 桥式整流电路电容滤波电路 图10.5 分别是单相桥式整流电路图和整流滤波电路的部分波形。这里假设 ‘ 、 t<0 时,电容器 C 已经充电到交流电压 V2 的最大值(如波形图所示)。 结论 1:电容的储能作用,使得输出波形比较平滑,脉动成分降低输出电压的平均值增大。 结论 2:从图 10.6 可看出,滤波电路中二极管的导电角小于 180o ,导电时间缩短。因此,在短暂的导电时间内流过二极管很大的冲击电流,必须选择较大容量的二极管。 在纯电阻负载时: 有电容滤波时: 结论 3:电容放电的时间 τ=RLC 越大,放电过程越慢,输出电压中脉动(纹波)成分越少,滤波效果越好。取 τ≥(3~5)T/2,T 为电源交流电压的周期。 整 流 电 路 输 出电 压计算 (2010-04-20 19:59:51) 对于整流电压的输出电压大小,大家一定不陌生。很多人会说,输出平均值全波 0.9 倍,半波 0.45 倍的交流有效。但是在设计中,我们常常发现一个事实,例如在半波整流后,输出电压得到的不止 0.45 倍,9V 交流整流后可能有 11~12V。之前我一直很困惑,是我记错了计...
