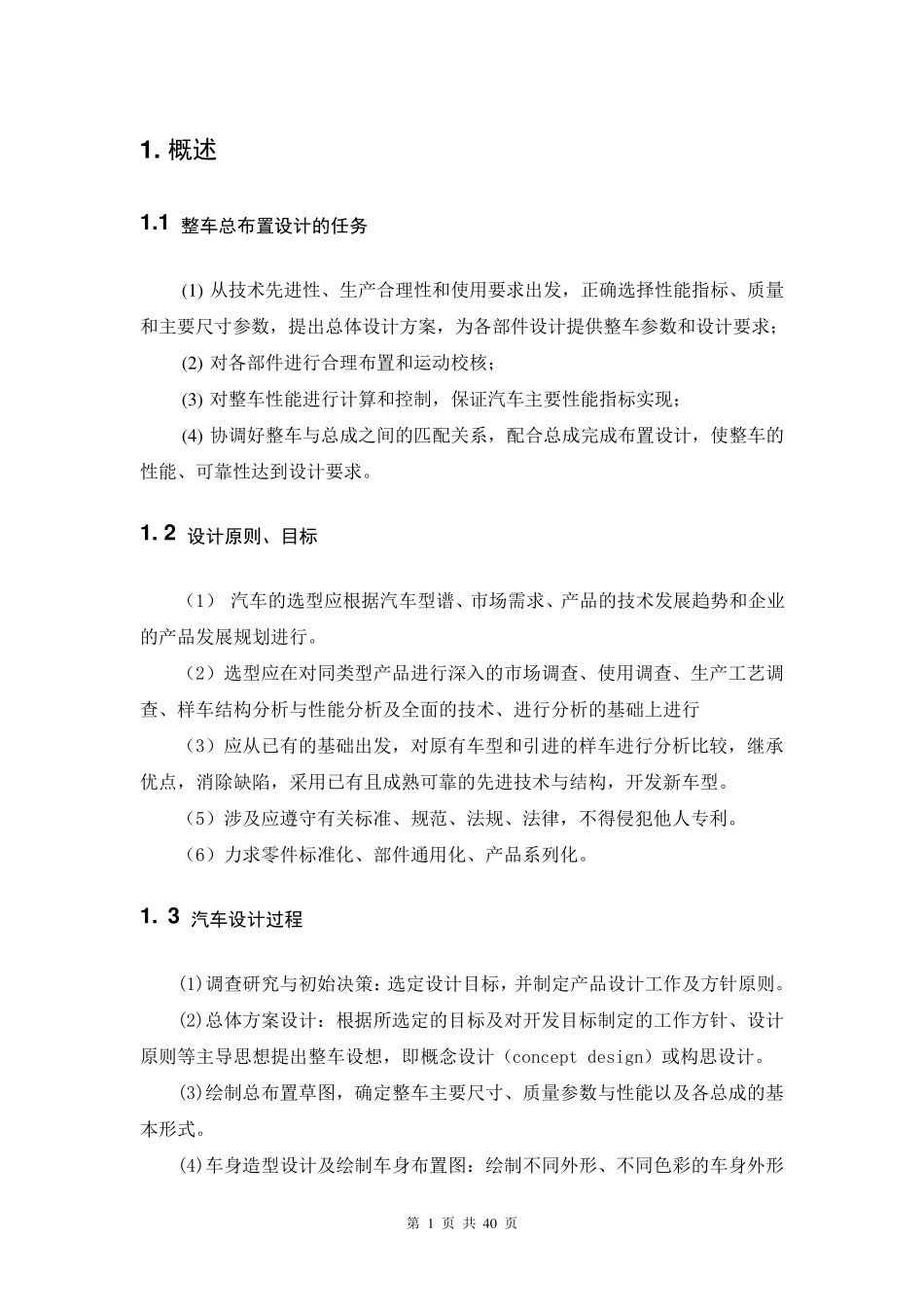

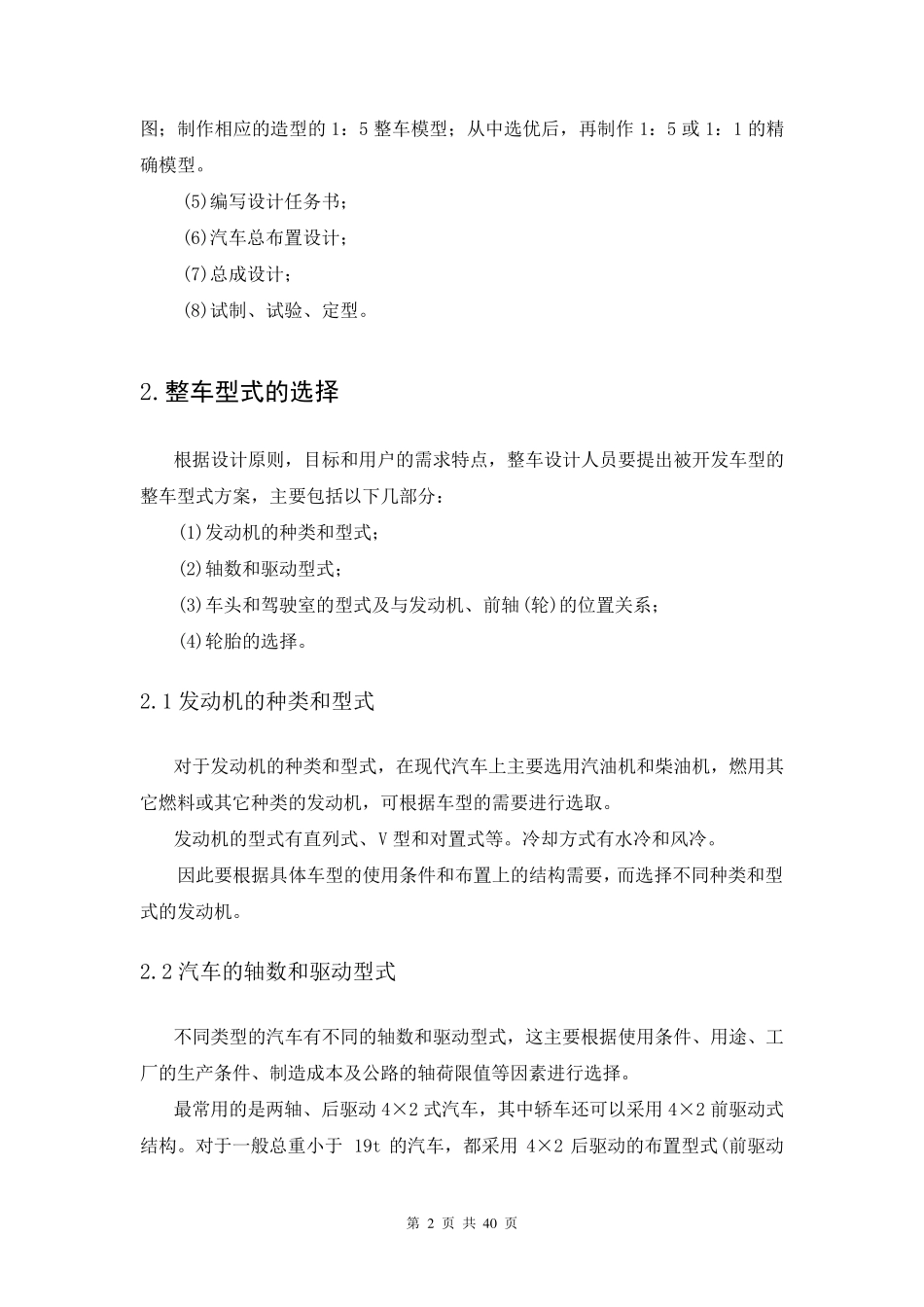

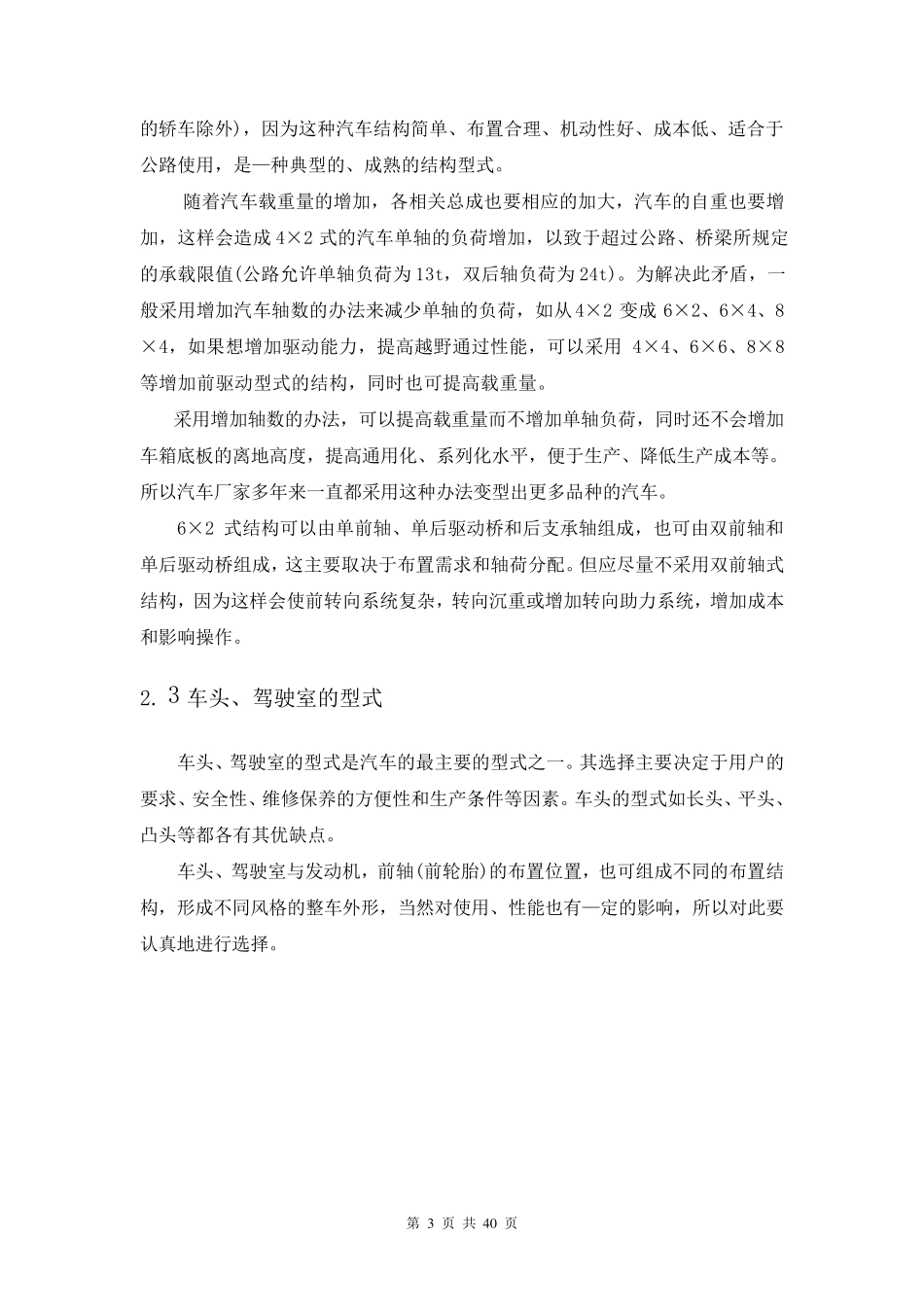

第 1 页 共 4 0 页 1 . 概述 1 .1 整车总布置设计的任务 (1 ) 从技术先进性、生产合理性和使用要求出发，正确选择性能指标、质量和主要尺寸参数，提出总体设计方案，为各部件设计提供整车参数和设计要求； (2 ) 对各部件进行合理布置和运动校核； (3 ) 对整车性能进行计算和控制，保证汽车主要性能指标实现； (4 ) 协调好整车与总成之间的匹配关系，配合总成完成布置设计，使整车的性能、可靠性达到设计要求。 1 . 2 设计原则、目标 （1） 汽车的选型应根据汽车型谱、市场需求、产品的技术发展趋势和企业的产品发展规划进行。 （2）选型应在对同类型产品进行深入的市场调查、使用调查、生产工艺调查、样车结构分析与性能分析及全面的技术、进行分析的基础上进行 （3）应从已有的基础出发，对原有车型和引进的样车进行分析比较，继承优点，消除缺陷，采用已有且成熟可靠的先进技术与结构，开发新车型。 （5）涉及应遵守有关标准、规范、法规、法律，不得侵犯他人专利。 （6）力求零件标准化、部件通用化、产品系列 化。 1 . 3 汽车设计过程 (1)调查研 究 与初 始 决 策 ： 选定 设计目 标，并 制定 产品设计工作 及方针 原则 。 (2)总体方案设计： 根据所 选定 的目 标及对开发目 标制定 的工作 方针 、设计原则 等 主导 思 想 提出整车设想 ，即 概 念 设计（concept design）或 构思 设计。 (3)绘 制总布置草 图 ，确定 整车主要尺寸、质量参数与性能以 及各总成的基本 形 式 。 (4)车身 造 型设计及绘 制车身 布置图 ： 绘 制不同外 形 、不同色 彩 的车身 外 形第 2 页 共 4 0 页 图 ； 制 作 相 应 的 造 型 的 1： 5 整 车 模 型 ； 从 中 选 优 后 ， 再 制 作 1： 5 或 1： 1 的 精确 模 型 。 (5)编 写 设 计 任 务 书 ； (6)汽 车 总 布 置 设 计 ； (7)总 成 设 计 ； (8)试 制 、 试 验 、 定 型 。 2.整车型式的选择 根 据 设 计 原 则 ， 目 标 和 用 户 的 需 求 特 点 ， 整 车 设 计 人 员 要 提 出 被 开 发 车 型 的整 车 型 式 方 案 ， 主 要 包 括 以 下 几 部 分 ： (1)发 动 机 的 种 类 和 型 式 ； (2)轴 数 和 驱 动 型 式 ； (3)车 头 和 驾 驶 室 的 型...
