整车总装工具、力矩清单VIP免费

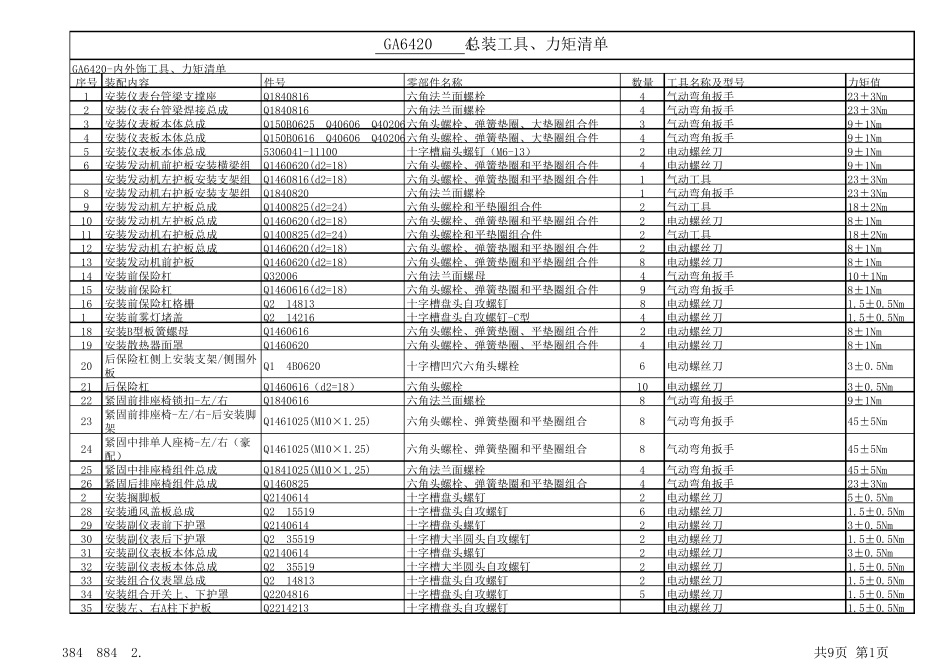

整车总装工具、力矩清单_第1页
1/9

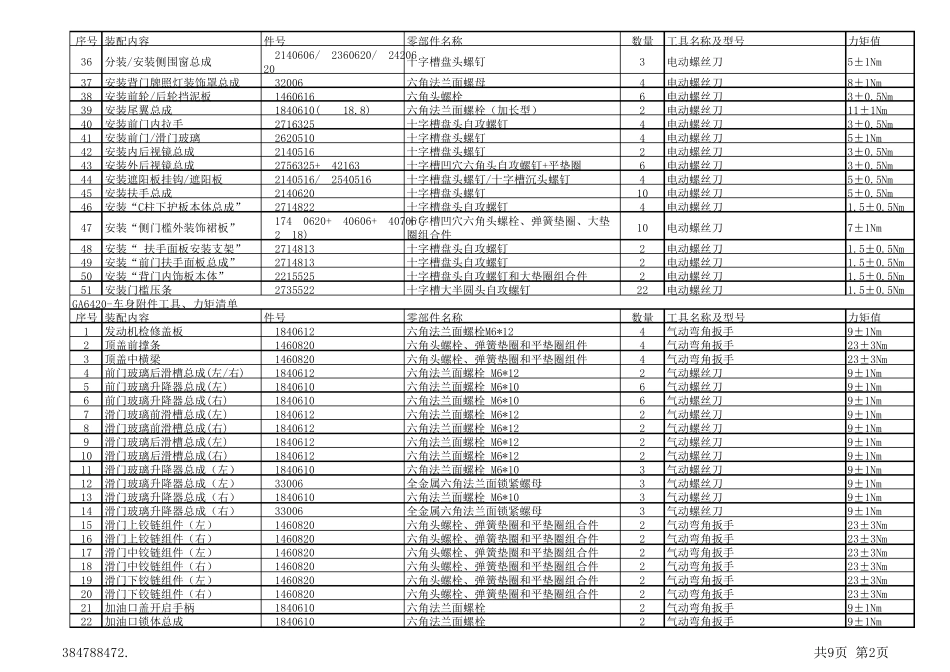

整车总装工具、力矩清单_第2页
2/9

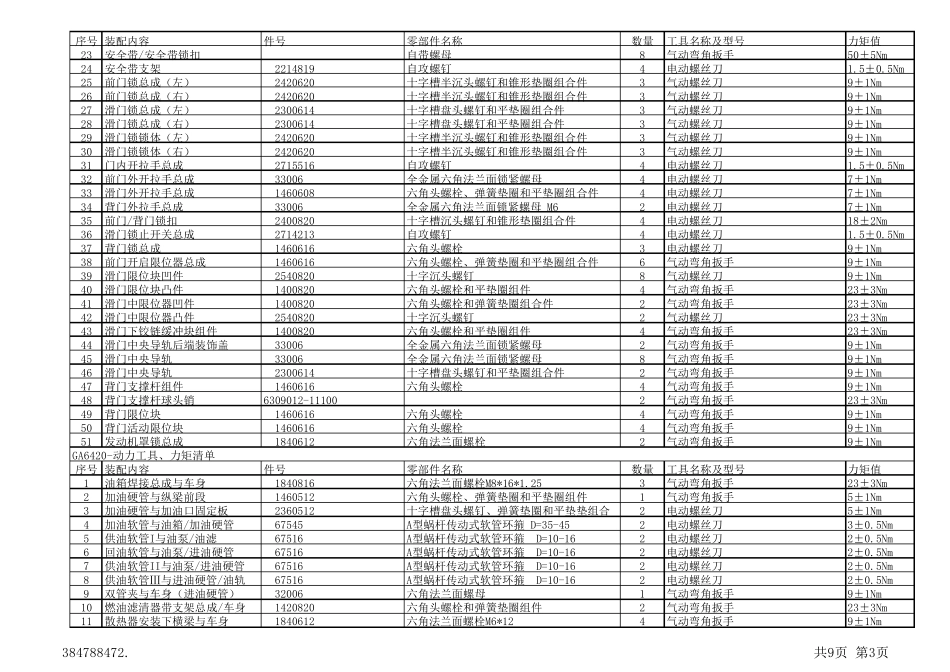

整车总装工具、力矩清单_第3页
3/9
序号装配内容件号零部件名称数量工具名称及型号力矩值1安装仪表台管梁支撑座Q1840816六角法兰面螺栓4气动弯角扳手23±3Nm2安装仪表台管梁焊接总成Q1840816六角法兰面螺栓4气动弯角扳手23±3Nm3安装仪表板本体总成Q150B0625+Q40606+Q40206六角头螺栓、弹簧垫圈、大垫圈组合件 3气动弯角扳手9±1Nm4安装仪表板本体总成Q150B0616+Q40606+Q40206六角头螺栓、弹簧垫圈、大垫圈组合件 4气动弯角扳手9±1Nm5安装仪表板本体总成5306041-11100十字槽扁头螺钉(M6-13)2电动螺丝刀9±1Nm6安装发动机前护板安装横梁组Q1460620(d2=18)六角头螺栓、弹簧垫圈和平垫圈组合件 4电动螺丝刀9±1Nm7安装发动机左护板安装支架组Q1460816(d2=18)六角头螺栓、弹簧垫圈和平垫圈组合件 1气动工具23±3Nm8安装发动机右护板安装支架组Q1840820六角法兰面螺栓1气动弯角扳手23±3Nm9安装发动机左护板总成Q1400825(d2=24)六角头螺栓和平垫圈组合件2气动工具18±2Nm10安装发动机左护板总成Q1460620(d2=18)六角头螺栓、弹簧垫圈和平垫圈组合件 2电动螺丝刀8±1Nm11安装发动机右护板总成Q1400825(d2=24)六角头螺栓和平垫圈组合件2气动工具18±2Nm12安装发动机右护板总成Q1460620(d2=18)六角头螺栓、弹簧垫圈和平垫圈组合件 2电动螺丝刀8±1Nm13安装发动机前护板Q1460620(d2=18)六角头螺栓、弹簧垫圈和平垫圈组合件 8电动螺丝刀8±1Nm14安装前保险杠Q32006六角法兰面螺母4气动弯角扳手10±1Nm15安装前保险杠Q1460616(d2=18)六角头螺栓、弹簧垫圈和平垫圈组合件 9气动弯角扳手8±1Nm16安装前保险杠格栅Q2714813十字槽盘头自攻螺钉8电动螺丝刀1.5±0.5Nm17 安装前雾灯堵盖Q2714216十字槽盘头自攻螺钉-C型4电动螺丝刀1.5±0.5Nm18安装B型板簧螺母Q1460616六角头螺栓、弹簧垫圈、平垫圈组合件 2电动螺丝刀8±1Nm19安装散热器面罩Q1460620六角头螺栓、弹簧垫圈、平垫圈组合件 4电动螺丝刀8±1Nm20后保险杠侧上安装支架/侧围外板Q174B0620十字槽凹穴六角头螺栓6电动螺丝刀3±0.5Nm21后保险杠Q1460616(d2=18)六角头螺栓10电动螺丝刀3±0.5Nm22紧固前排座椅锁扣-左/右Q1840616六角法兰面螺栓8气动弯角扳手9±1Nm23紧固前排座椅-左/右-后安装脚架Q1461025(M10×1.25)六角头螺栓、弹簧垫圈和平垫圈组合8气动弯角扳手45±5Nm24紧固中排单人座椅-左/右(豪配)Q1461025(M10×1.25)六角头螺栓、弹簧垫圈和平垫圈组合8气动弯角扳手45±5Nm25紧固中排座椅组件总成Q1841025(M10×1.25)六...
