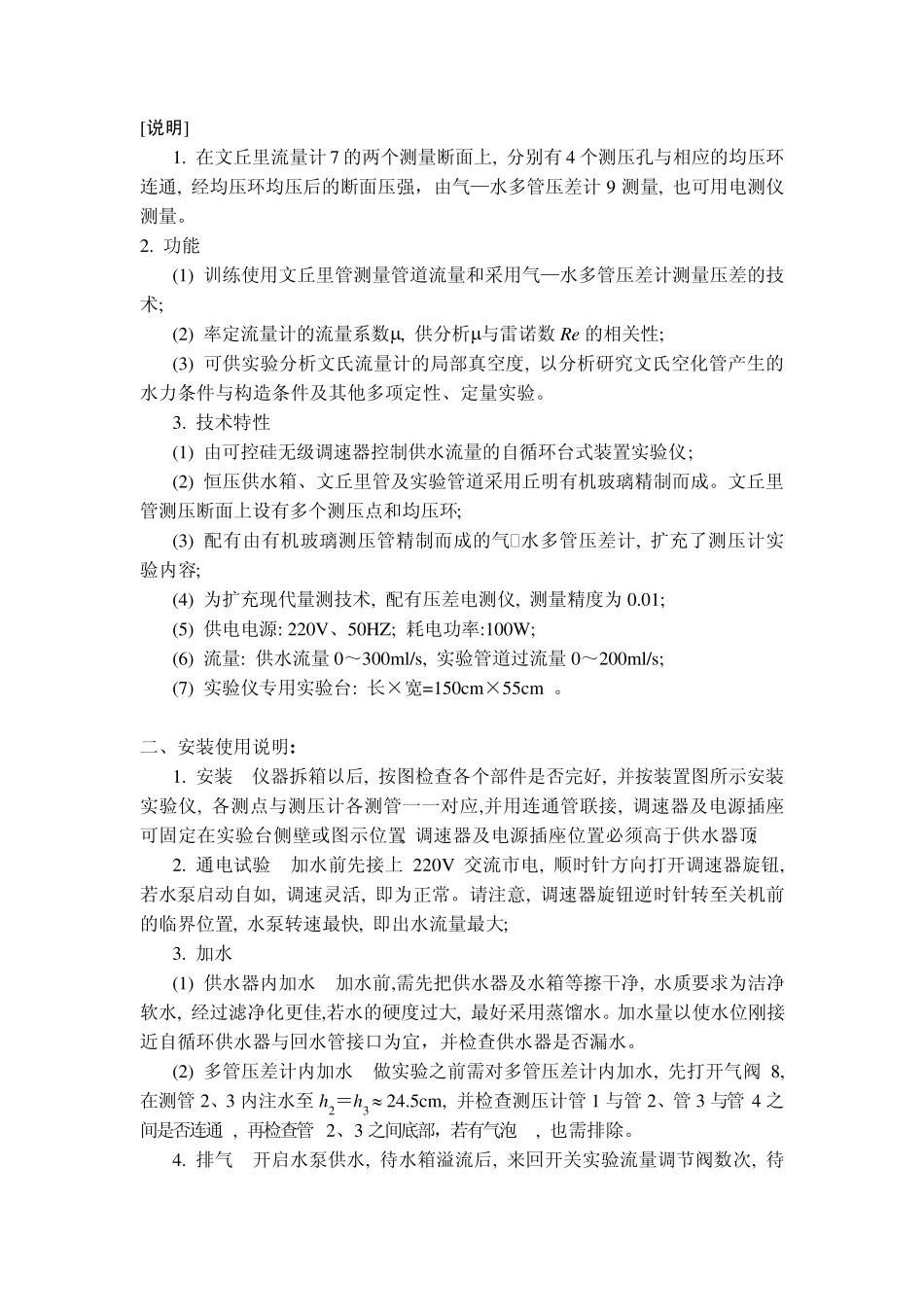

文丘里流量计实验(新) 一、实验目的和要求、 1、掌握文丘里流量计的原理。 2、学习用比压计测压差和用体积法测流量的实验技能。 3、利用量测到的收缩前后两断面1 -1 和 2 -2 的测管水头差 h ，根据理论公式计算管道流量，并与实测流量进行比较，从而对理论流量进行修正，得到流量计的流量系数 ，即对文丘里流量计作出率定。 一、实验装置 1 . 仪器装置简图 124567321891 01 11 2123 4 图一 文丘里流量计实验装置图 1 . 自循环供水器 2 . 实验台 3 . 可控硅无级调速器 4 . 恒压水箱 5 . 溢流板 6 . 稳水孔板 7 . 文丘里实验管段 8 . 测压计气阀 9 . 测压计 1 0 . 滑尺 1 1 . 多管压差计 1 2 . 实验流量调节阀 [说明] 1. 在文丘里流量计 7 的两个测量断面上, 分别有 4 个测压孔与相应的均压环连通, 经均压环均压后的断面压强，由气—水多管压差计 9 测量, 也可用电测仪测量。 2. 功能 (1) 训练使用文丘里管测量管道流量和采用气—水多管压差计测量压差的技术; (2) 率定流量计的流量系数, 供分析与雷诺数 Re 的相关性; (3) 可供实验分析文氏流量计的局部真空度, 以分析研究文氏空化管产生的水力条件与构造条件及其他多项定性、定量实验。 3. 技术特性 (1) 由可控硅无级调速器控制供水流量的自循环台式装置实验仪; (2) 恒压供水箱、文丘里管及实验管道采用丘明有机玻璃精制而成。文丘里管测压断面上设有多个测压点和均压环; (3) 配有由有机玻璃测压管精制而成的气水多管压差计, 扩充了测压计实验内容; (4) 为扩充现代量测技术, 配有压差电测仪, 测量精度为 0.01; (5) 供电电源: 220V、50HZ; 耗电功率:100W; (6) 流量: 供水流量 0～300ml/s, 实验管道过流量 0～200ml/s; (7) 实验仪专用实验台: 长×宽=150cm×55cm 。 二、安装使用说明: 1. 安装 仪器拆箱以后, 按图检查各个部件是否完好, 并按装置图所示安装实验仪, 各测点与测压计各测管一一对应,并用连通管联接, 调速器及电源插座可固定在实验台侧壁或图示位置, 调速器及电源插座位置必须高于供水器顶; 2. 通电试验 加水前先接上 220V 交流市电, 顺时针方向打开调速器旋钮, 若水泵启动自如, 调速灵活, 即为正常。请注意, 调速器旋钮逆时针转至关机前的临界位置, 水泵转速最快, 即出水流量最大; 3. 加水 (1) 供水器内加水 加水前,需先把供水...
