断桥铝合金门窗施工工艺VIP免费

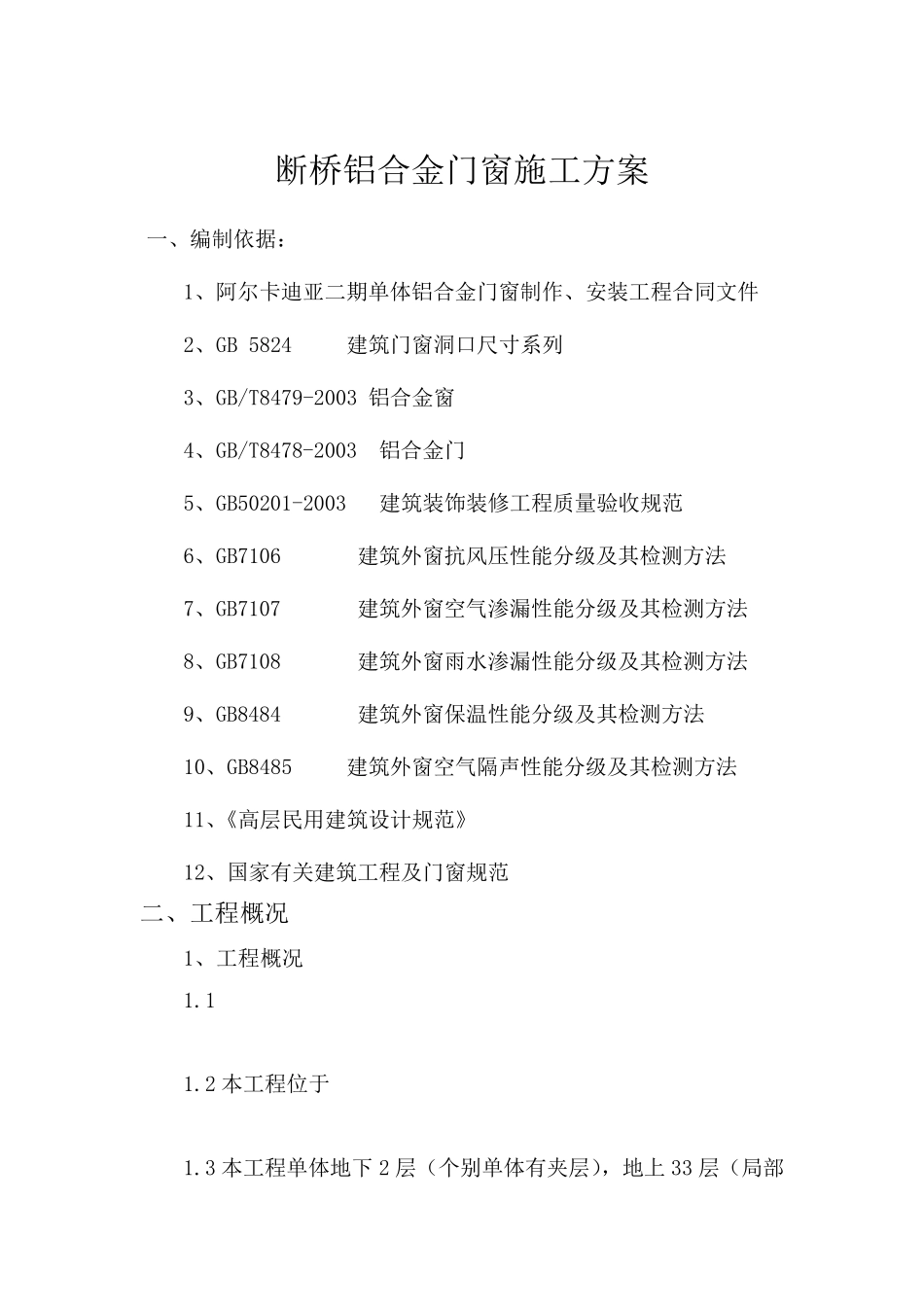

断桥铝合金门窗施工方案 一、编制依据： 1、阿尔卡迪亚二期单体铝合金门窗制作、安装工程合同文件 2、GB 5824 建筑门窗洞口尺寸系列 3、GB/T8479-2003 铝合金窗 4、GB/T8478-2003 铝合金门 5、GB50201-2003 建筑装饰装修工程质量验收规范 6、GB7106 建筑外窗抗风压性能分级及其检测方法 7、GB7107 建筑外窗空气渗漏性能分级及其检测方法 8、GB7108 建筑外窗雨水渗漏性能分级及其检测方法 9、GB8484 建筑外窗保温性能分级及其检测方法 10、GB8485 建筑外窗空气隔声性能分级及其检测方法 11、《高层民用建筑设计规范》 12、国家有关建筑工程及门窗规范 二、工程概况 1、工程概况 1.1 1.2 本工程位于 1.3 本工程单体地下 2 层（个别单体有夹层），地上 33 层（局部为8 层和18 层）； 主体结构形式为现浇钢筋混凝土剪力墙结构。基础为筏板基础。 1.4 工程范围： 单体门窗钢附框制作安装工程。 按与建设方签订施工合同内容包括铝合金门窗钢附框的制作安装。 1.5 质量标准：合格 2、施工重点、难点及施工关键 副框下料，焊接以及安装洞口的处理 本工程工期紧，任务重，合理布置各班组的交叉施工作业，提高工程质量，降低成本是本工程的难点及施工关键。 三、钢副框制作安装工序 一）、工艺流程： 测量洞口尺寸→下料→焊接→检查→运输到场→分运相对位置→安装施工→检查校正→交验。 二）、钢附框主要加工技术及其质量措施： 1、钢附框半成品的制作： 生产条件及加工准备： 1.1 钢附框型材加工下料应在车间内进行，车间有先进的流水生产线和良好的清洁条件。 1.2 方钢型材进厂，检验其出厂合格证和检查型材是否有扭曲，弯变形的型材。本工程钢副框采用 40*20*1.5mm 热 镀 锌 方管 制作，连接位置采用 满 焊接方式。 1.3 用 于 加工型材的设备，机 具 应能 保 证加工的精 度 要求 所 用 的量具 要能 达 到测量的精 度 ，并 且 要定 期检定 。 2、检验方法 2.1 外观质量检测 ：用量具测量相邻构建同一平面度。在自然光线下，目测其它外观项目。 2.2 钢副框的外形尺寸对角线按GB/T8479-2003 的规定。 3、安装方案及相应参数要求： 钢副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框 的连接方式必须符合设计要求。 3.1 本工程钢副框安装是采用先塞口，与建筑物的固定采用10*100/10*60 胀塞连接。 3.2 将不同规格的钢副框搬到相应的洞口旁...
