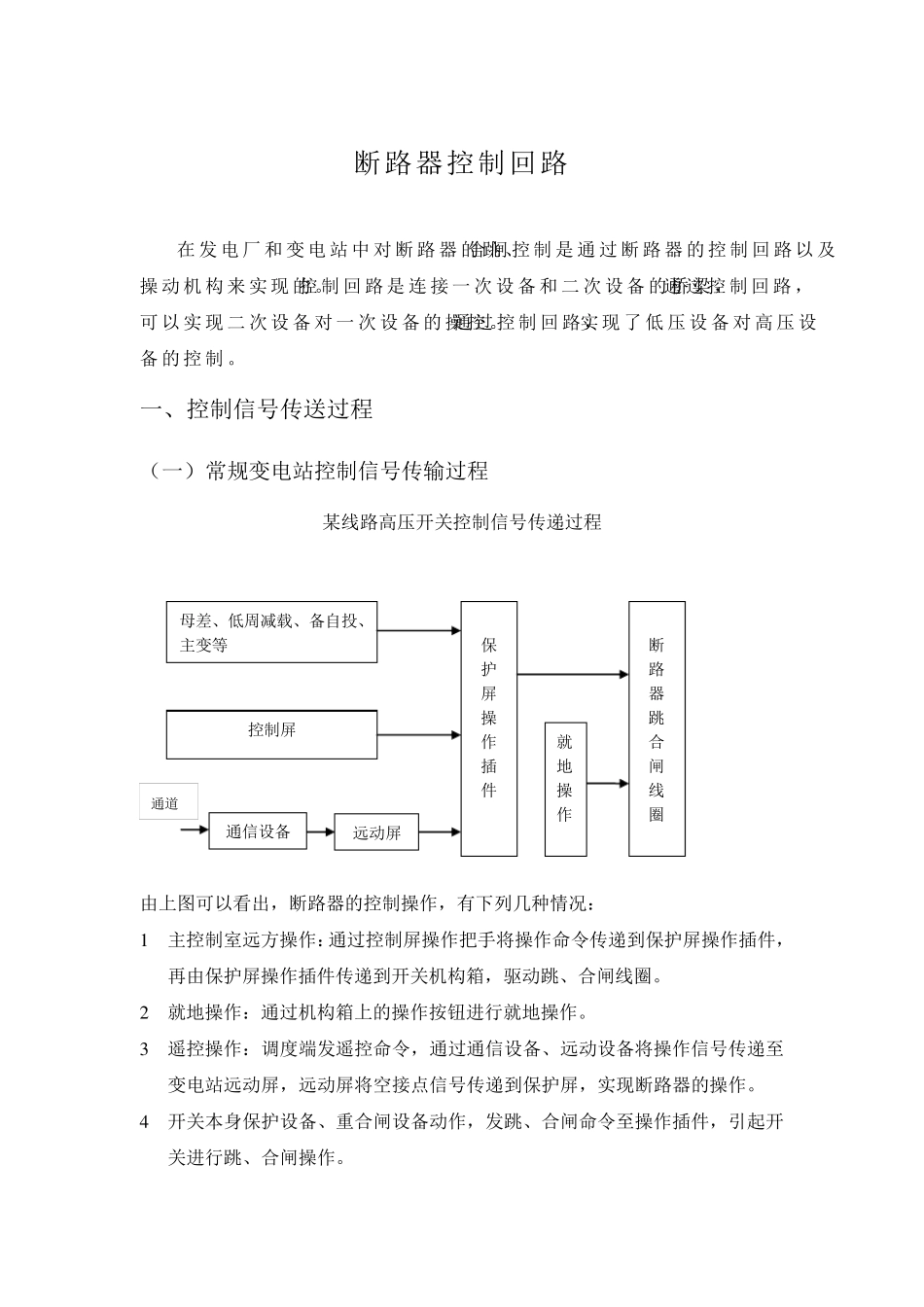

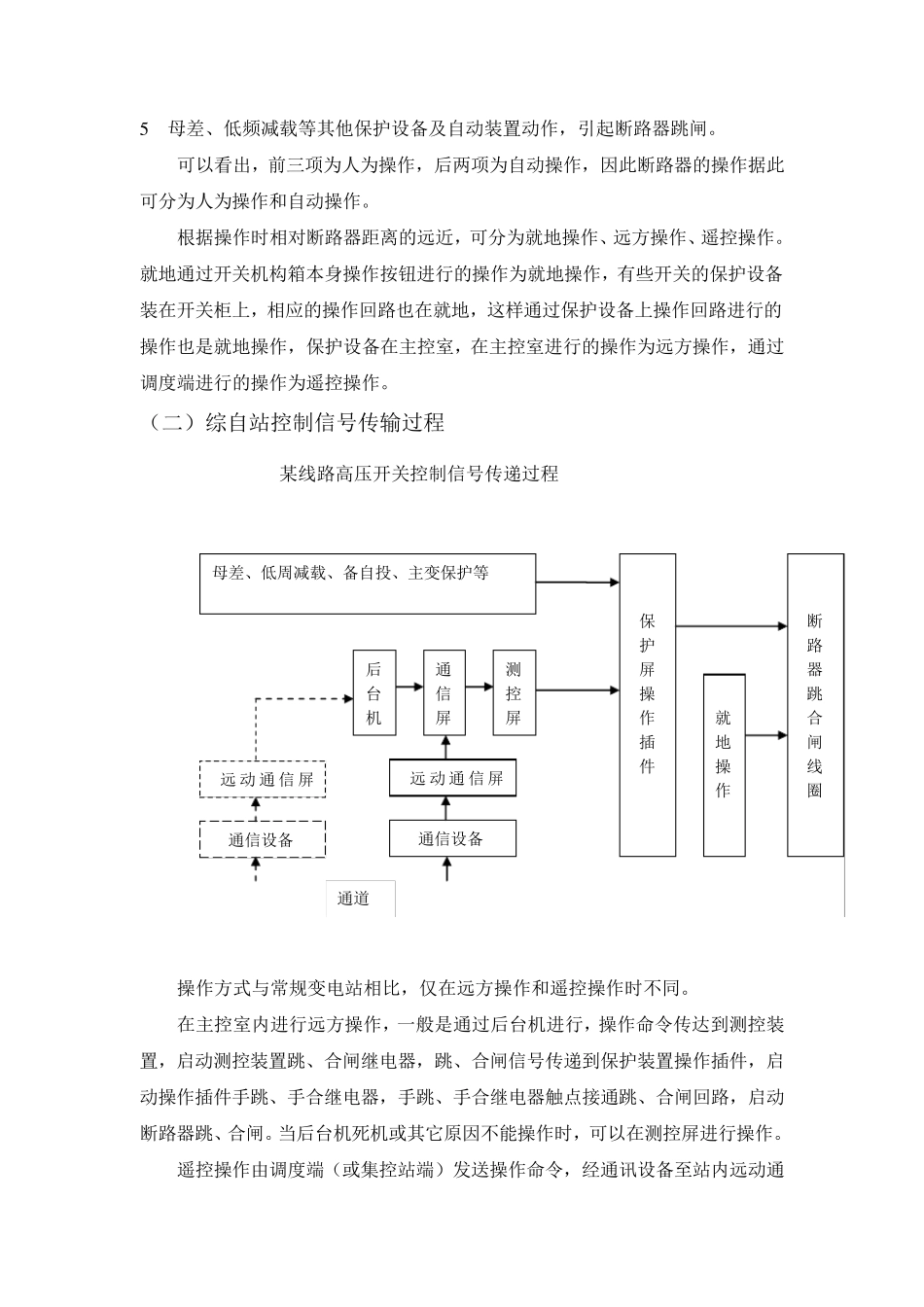

断路器控制回路 在发电厂和变电站中对断路器的跳、合 闸 控制是 通 过 断路器的控制回路以 及操 动 机 构 来 实 现 的。控制回路是 连 接 一 次 设 备 和二 次 设 备 的桥 梁 ,通 过 控制回路,可 以 实 现 二 次 设 备 对一 次 设 备 的操 控。通 过 控制回路,实 现 了 低 压 设 备 对高 压 设备 的控制。 一、控制信号传送过程 (一)常规变电站控制信号传输过程 某线路高压开关控制信号传递过程 由上图可以看出,断路器的控制操作,有下列几种情况: 1 主控制室远方操作:通过控制屏操作把手将操作命令传递到保护屏操作插件,再由保护屏操作插件传递到开关机构箱,驱动跳、合闸线圈。 2 就地操作:通过机构箱上的操作按钮进行就地操作。 3 遥控操作:调度端发遥控命令,通过通信设备、远动设备将操作信号传递至变电站远动屏,远动屏将空接点信号传递到保护屏,实现断路器的操作。 4 开关本身保护设备、重合闸设备动作,发跳、合闸命令至操作插件,引起开关进行跳、合闸操作。 保护屏操作插件 断路器跳合闸线圈 远动屏 母差、低周减载、备自投、主变等 控制屏 就地操作 通信设备 通道 5 母差、低频减载等其他保护设备及自动装置动作,引起断路器跳闸。 可以看出,前三项为人为操作,后两项为自动操作,因此断路器的操作据此可分为人为操作和自动操作。 根据操作时相对断路器距离的远近,可分为就地操作、远方操作、遥控操作。就地通过开关机构箱本身操作按钮进行的操作为就地操作,有些开关的保护设备装在开关柜上,相应的操作回路也在就地,这样通过保护设备上操作回路进行的操作也是就地操作,保护设备在主控室,在主控室进行的操作为远方操作,通过调度端进行的操作为遥控操作。 (二)综自站控制信号传输过程 某线路高压开关控制信号传递过程 操作方式与常规变电站相比,仅在远方操作和遥控操作时不同。 在主控室内进行远方操作,一般是通过后台机进行,操作命令传达到测控装置,启动测控装置跳、合闸继电器,跳、合闸信号传递到保护装置操作插件,启动操作插件手跳、手合继电器,手跳、手合继电器触点接通跳、合闸回路,启动断路器跳、合闸。当后台机死机或其它原因不能操作时,可以在测控屏进行操作。 遥控操作由调度端(或集控站端)发送操作命令,经通讯设备至站内远动通 保护屏操作插件 断路器跳合闸线圈 母差、低周减载、备自投、主变保护等...
