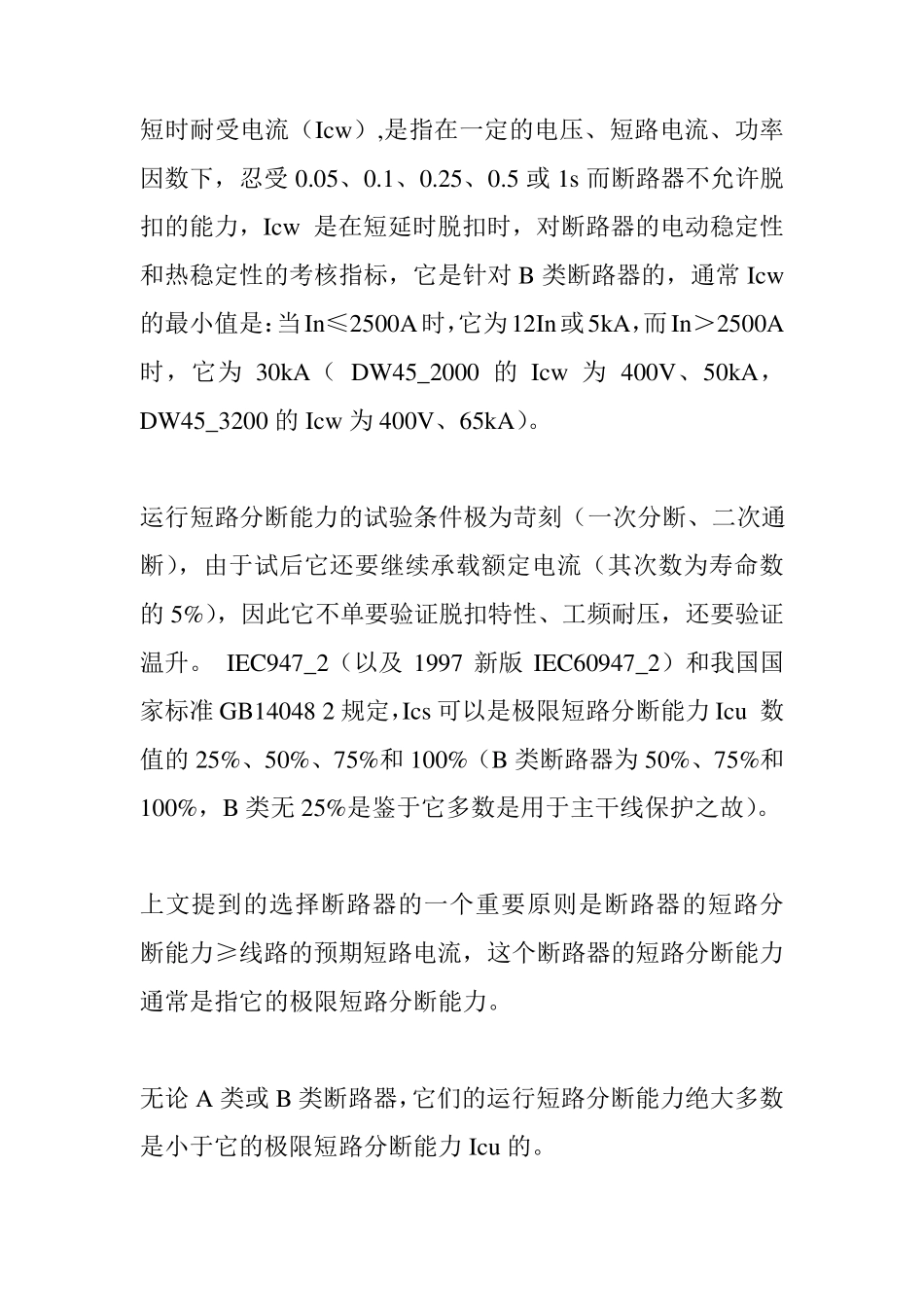

断路器的选用原则 断路器的短路分断能力≥线路的预期短路电流。 假设某电源（SL7 10/0.4kV 变压器）的容量为 1600kVA，二次电流为 2312A，其出线端 5m 处的 短路电流为 42.96kA。某一支路的额定电流为 125A，由于此支路离变压器很近，如在 10m 处，则此支路的断路器需要考虑采用HSM1_125H型塑壳式断路器（它的极限短路分断能力为 400 V、50kA）。但是离变压器50m 处，由于汇流排等的电阻和电抗值影响，50m处的短路电流已经降到 34.5kA，而 100m处，降为28.8kA。对此就可选择 HSM1_125M 型塑壳式断路器（它的极 限短路分断能力为 400V、35kA）。 现在国内许多断路器生产厂家，对同一壳架等级电流的短路分断能力分为 E、S、M、H、L（杭 州之江开关厂的HSM1系列）或 C、L、M、H（常熟开关厂的CM1 系列）或 S、H、R、U（天津低压电器公司的TM30 系列）等级别。其中，E为经济型，S 为标准型，M 为中短路分断型，H 为高分断型，L 为限流型，C 为经济型，L 为低分断型；M 为高分断型，H 为超高分断型；S 为标准型，H 为高分断型，R 为限流型， U 为超高分断型。 以HSM1_125 型塑壳断路器为例，E 型的极限短路分断能力为400V、15kA，S 型为400V、25kA ，M 型为400V、35kA，H 型为400V、50kA。 三、关于断路器的极限短路分断能力、运行短路分断能力和短时耐受电流 极限短路分断能力（Icu ），是指在一定的试验参数（电压、短路电流、功率因数） 条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。它的试验程序为0—t（线上）C0 （“0”为分断，t 为间歇时间，一般为3min，“C0”表示接通后立即分断）。试检后要验证脱扣特性和工频耐压。 运行短路分断能力（Ics），是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为0—t（线上）C0—t （线上）C0。 短时耐受电流（Icw ）,是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5 或1s 而断路器不允许脱扣的能力，Icw 是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，它是针对B 类断路器的，通常Icw的最小值是：当In≤2500A时，它为12In或5kA，而In＞2500A时，它为 30kA（ DW45_2000 的Icw 为 400V、50kA，DW45_3200 的Icw 为 400V...
