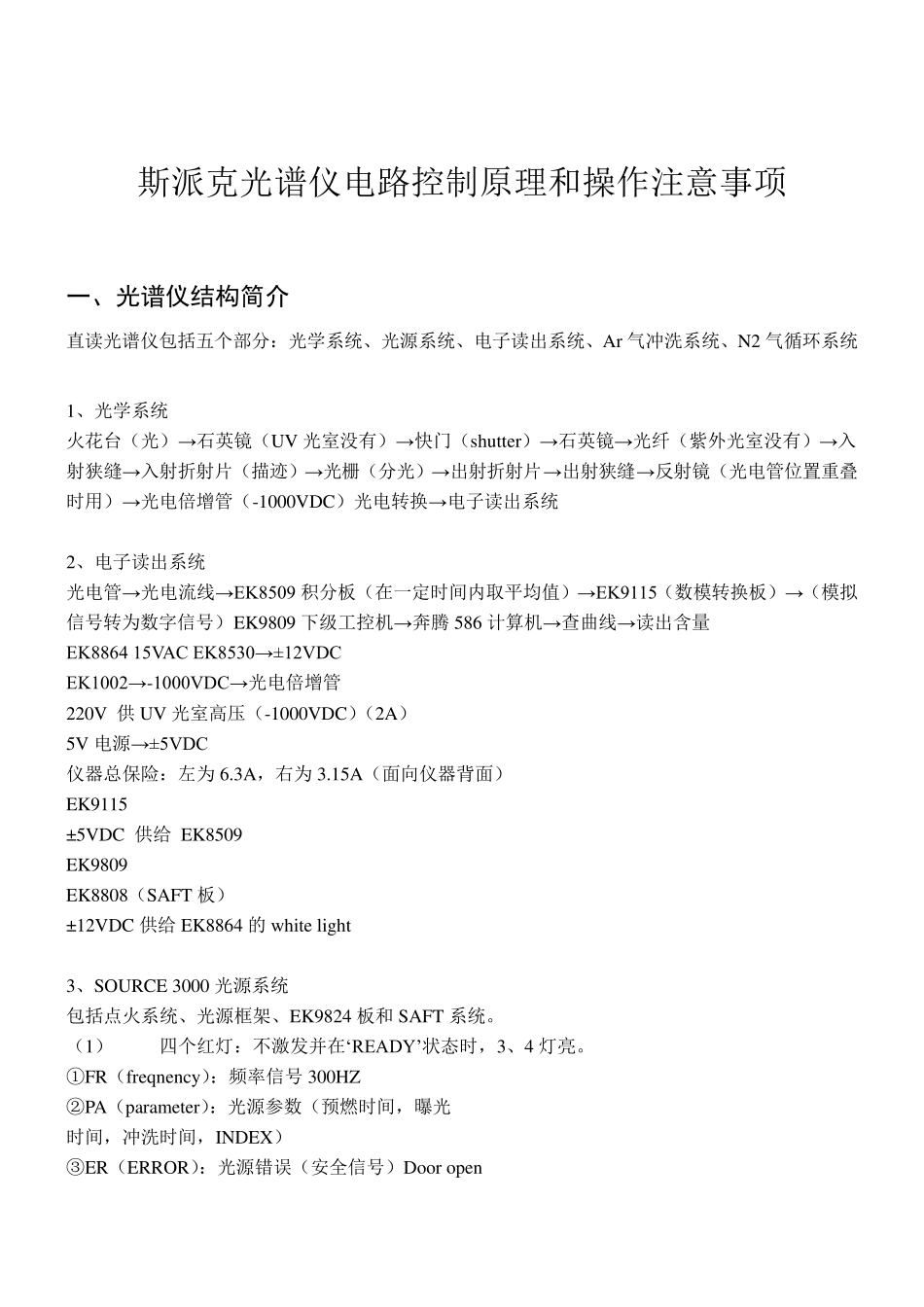

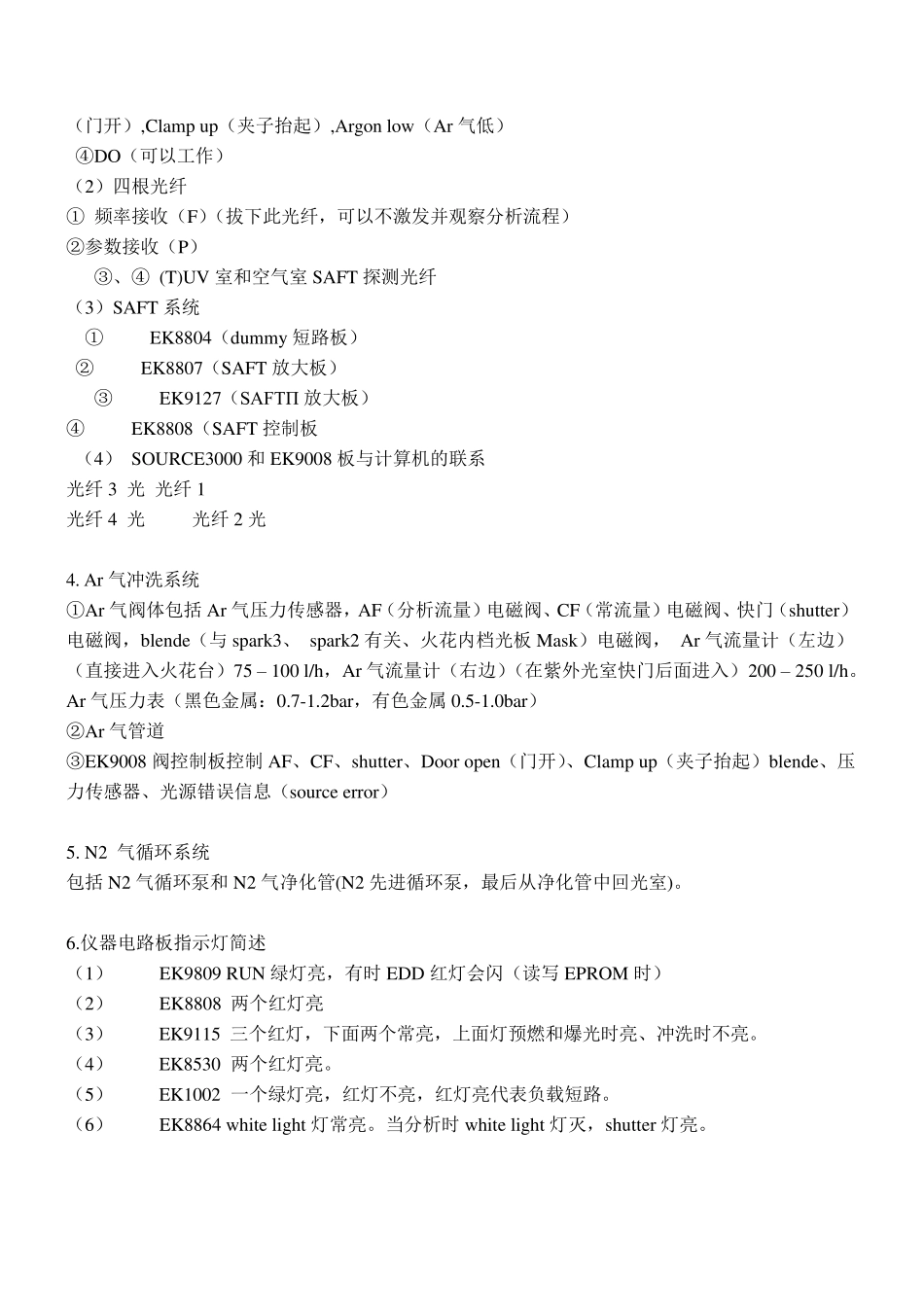

斯派克光谱仪电路控制原理和操作注意事项 一、光谱仪结构简介 直读光谱仪包括五个部分：光学系统、光源系统、电子读出系统、Ar 气冲洗系统、N2 气循环系统 1、光学系统 火花台（光）→石英镜（UV 光室没有）→快门（shutter）→石英镜→光纤（紫外光室没有）→入射狭缝→入射折射片（描迹）→光栅（分光）→出射折射片→出射狭缝→反射镜（光电管位置重叠时用）→光电倍增管（-1000VDC）光电转换→电子读出系统 2、电子读出系统 光电管→光电流线→EK8509 积分板（在一定时间内取平均值）→EK9115（数模转换板）→（模拟信号转为数字信号）EK9809 下级工控机→奔腾 586 计算机→查曲线→读出含量 EK8864 15VAC EK8530→±12VDC EK1002→-1000VDC→光电倍增管 220V 供 UV 光室高压（-1000VDC）（2A） 5V 电源→±5VDC 仪器总保险：左为 6.3A，右为 3.15A（面向仪器背面） EK9115 ±5VDC 供给 EK8509 EK9809 EK8808（SAFT 板） ±12VDC 供给 EK8864 的 white light 3、SOURCE 3000 光源系统 包括点火系统、光源框架、EK9824 板和 SAFT 系统。 （1） 四个红灯：不激发并在‘READY’状态时，3、4 灯亮。 ①FR（freqnency）：频率信号 300HZ ②PA（parameter）：光源参数（预燃时间，曝光 时间，冲洗时间，INDEX） ③ER（ERROR）：光源错误（安全信号）Door open （门开）,Clamp up（夹子抬起）,Argon low（Ar 气低） ④DO（可以工作） （2）四根光纤 ① 频率接收（F）（拔下此光纤，可以不激发并观察分析流程） ②参数接收（P） ③、④ (T)UV 室和空气室 SAFT 探测光纤 （3）SAFT 系统 ① EK8804（dummy短路板） ② EK8807（SAFT 放大板） ③ EK9127（SAFTΠ 放大板） ④ EK8808（SAFT 控制板 （4） SOURCE3000 和 EK9008 板与计算机的联系 光纤3 光 光纤1 光纤4 光 光纤2 光 4. Ar 气冲洗系统 ①Ar 气阀体包括 Ar 气压力传感器，AF（分析流量）电磁阀、CF（常流量）电磁阀、快门（shutter）电磁阀，blende（与 spark3、 spark2 有关、火花内档光板 Mask）电磁阀， Ar 气流量计（左边）（直接进入火花台）75 – 100 l/h，Ar 气流量计（右边）（在紫外光室快门后面进入）200 – 250 l/h。Ar 气压力表（黑色金属：0.7-1.2bar，有色金属 0.5-1.0bar） ②Ar 气管道 ③EK9008 阀控制板控制 AF、CF、shutter、Door open（门开）...
