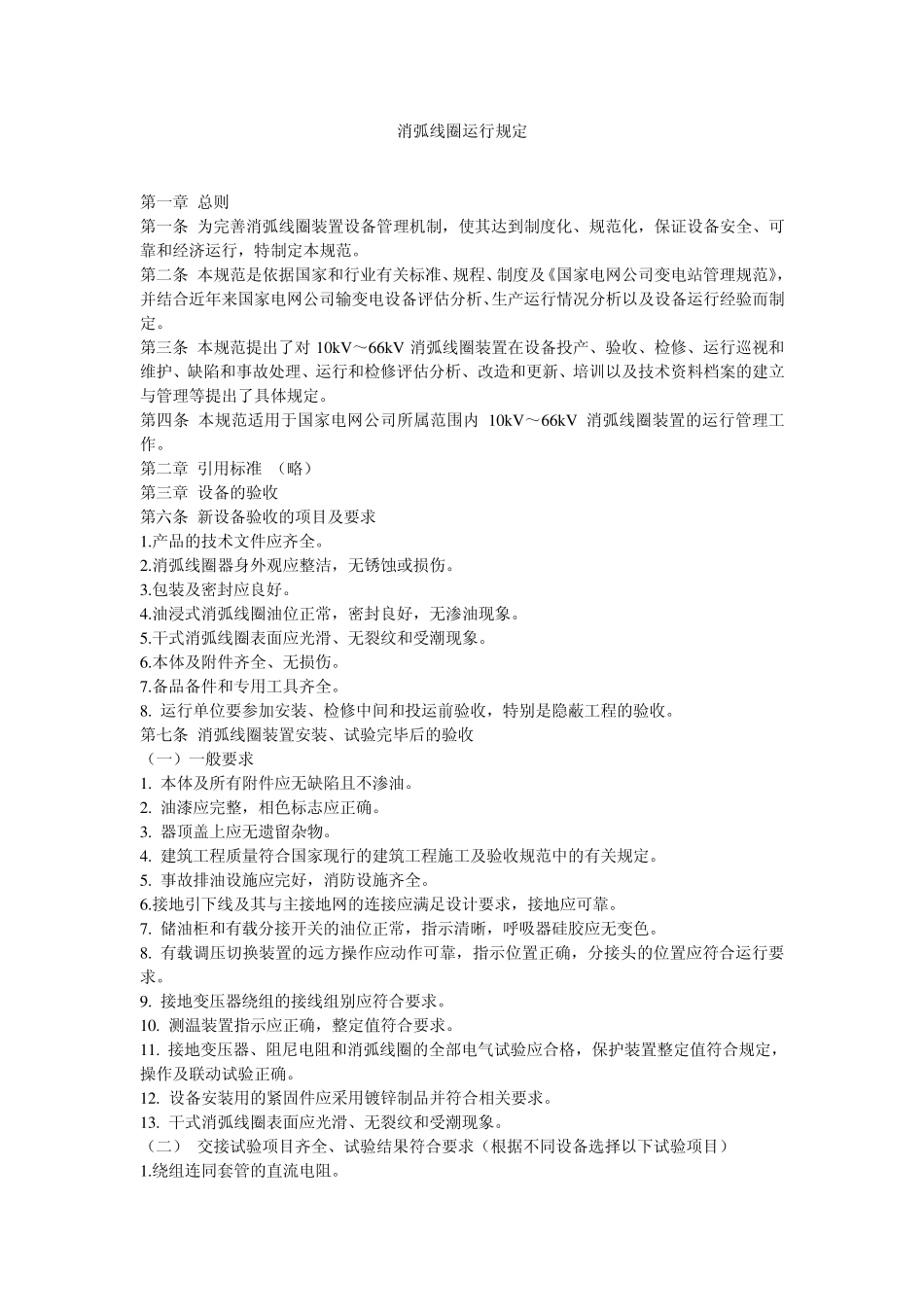

消弧线圈运行规定 第一章 总则 第一条 为完善消弧线圈装置设备管理机制，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。 第二条 本规范是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。 第三条 本规范提出了对 10kV～66kV 消弧线圈装置在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。 第四条 本规范适用于国家电网公司所属范围内 10kV～66kV 消弧线圈装置的运行管理工作。 第二章 引用标准 （略） 第三章 设备的验收 第六条 新设备验收的项目及要求 1.产品的技术文件应齐全。 2.消弧线圈器身外观应整洁，无锈蚀或损伤。 3.包装及密封应良好。 4.油浸式消弧线圈油位正常，密封良好，无渗油现象。 5.干式消弧线圈表面应光滑、无裂纹和受潮现象。 6.本体及附件齐全、无损伤。 7.备品备件和专用工具齐全。 8. 运行单位要参加安装、检修中间和投运前验收，特别是隐蔽工程的验收。 第七条 消弧线圈装置安装、试验完毕后的验收 （一）一般要求 1. 本体及所有附件应无缺陷且不渗油。 2. 油漆应完整，相色标志应正确。 3. 器顶盖上应无遗留杂物。 4. 建筑工程质量符合国家现行的建筑工程施工及验收规范中的有关规定。 5. 事故排油设施应完好，消防设施齐全。 6.接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。 7. 储油柜和有载分接开关的油位正常，指示清晰，呼吸器硅胶应无变色。 8. 有载调压切换装置的远方操作应动作可靠，指示位置正确，分接头的位置应符合运行要求。 9. 接地变压器绕组的接线组别应符合要求。 10. 测温装置指示应正确，整定值符合要求。 11. 接地变压器、阻尼电阻和消弧线圈的全部电气试验应合格，保护装置整定值符合规定，操作及联动试验正确。 12. 设备安装用的紧固件应采用镀锌制品并符合相关要求。 13. 干式消弧线圈表面应光滑、无裂纹和受潮现象。 （二） 交接试验项目齐全、试验结果符合要求（根据不同设备选择以下试验项目） 1.绕组连同套管的直流电阻。 2.绕组连同套管的绝缘电阻及吸收比。 3.接地变压器的结线组别和消弧线圈极性。 4.接地变压器所有分接头的电压比。 5.消弧线圈伏安特性曲线。 6.35k...
