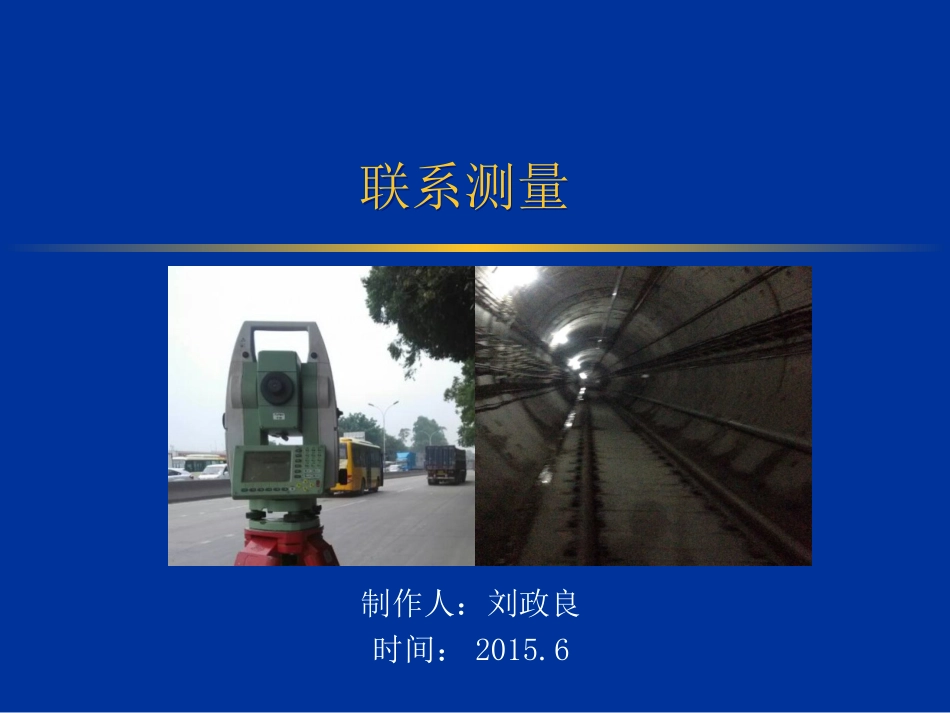

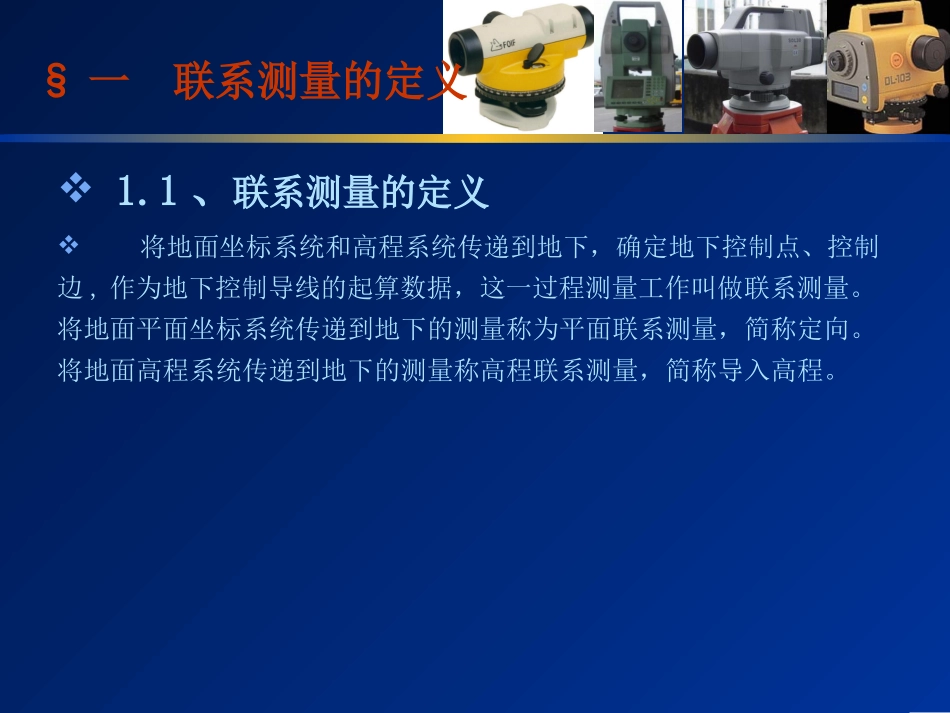

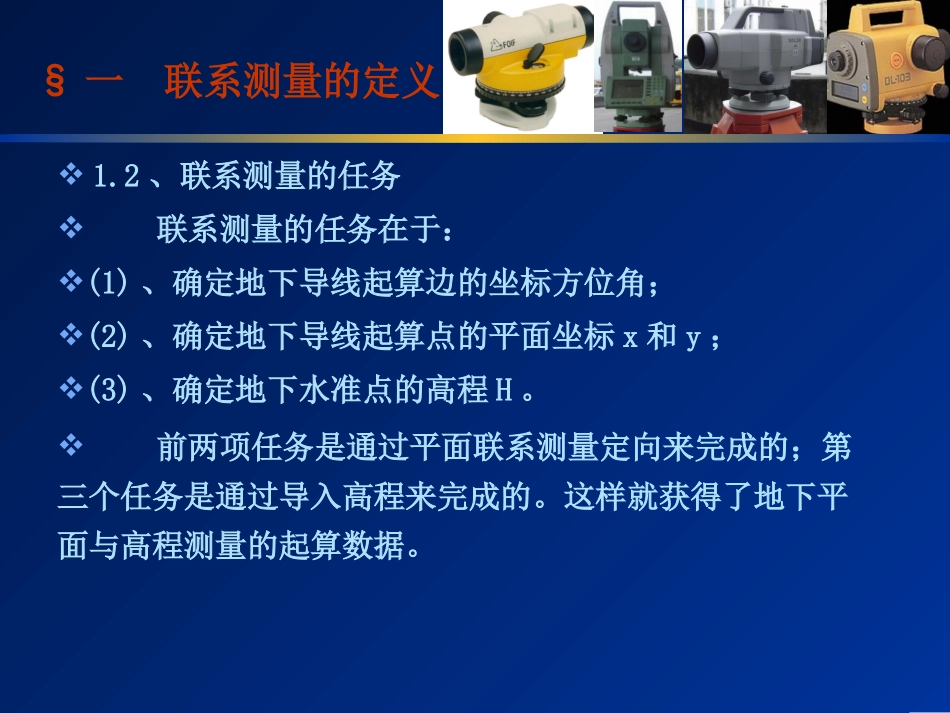

联系测量联系测量制作人：刘政良时间：2015.6§一联系测量的定义1.1、联系测量的定义将地面坐标系统和高程系统传递到地下，确定地下控制点、控制边,作为地下控制导线的起算数据，这一过程测量工作叫做联系测量。将地面平面坐标系统传递到地下的测量称为平面联系测量，简称定向。将地面高程系统传递到地下的测量称高程联系测量，简称导入高程。§一联系测量的定义1.2、联系测量的任务联系测量的任务在于：(1)、确定地下导线起算边的坐标方位角；(2)、确定地下导线起算点的平面坐标x和y；(3)、确定地下水准点的高程H。前两项任务是通过平面联系测量定向来完成的；第三个任务是通过导入高程来完成的。这样就获得了地下平面与高程测量的起算数据。§二联系测量的种类第二节联系测量的种类联系测量分为平面联系测量（简称为定向）和高程联系测量（简称为导入高程）。平面联系测量说来可分为两大类：一类是从几何原理出发的几何定向；另一类是以物理特性为基础的物理定向。几何定向分为：1、通过平硐（dong）或斜井的几何定向；2、通过一个立井的几何定向（一井定向）；3、通过两个立井的几何定向（两井定向）。物理定向可分为：1、用精密磁性仪器定向；2、用投向仪（投点仪）定向；3、用陀螺经纬仪定向。通过平硐或斜井的几何定向，只需要通过平硐或斜井敷设导线，对地面和地下进行联测即可。但是在地铁工程中由于地下铁道本身的特点，并没有平硐或斜井，有的只是竖井（出土井或下灰井或是更宽敞的明挖车站），因此，通过平硐或斜井的几何定向在地铁的平面联系测量中一般不用,只在矿山测量中有应用。在地铁平面联系测量中的导线直接传递法、竖直导线定向法的原理和通过平硐或斜井几何定向的原理是一样的。§三几何定向三几何定向这里主要讲的是立井几何定向。在立井中悬挂钢丝垂线由地面向地下传递平面坐标和方向的测量工作成为立井几何定向。立井几何定向概要地说，就是在井筒内悬挂钢丝垂线，钢丝的一端固定在地面，另一端系有定向专用的垂球自由悬挂于定向水平，一般称作垂球线。再按地面坐标系统求出垂球线的平面坐标及其连线的方位角；在定向水平上把垂球线与地下永久导线点连接起来，这样便能将地面的方向和坐标传递到地下，而达到定向的目的。因此，可把立井定向工作分为两个部分：由地面方向定向水平投点（简称投点）；在地面和定向水平上与垂球线连接（简称连接）。立井几何定向分为一井定向和两井定向。§三几何定向3.1、一井定向选定井上下的连接点C与C＇，从而在井上下形成了以AB为公共边的三角形ABC和ABC＇，一般把这样的三角形称为连接三角形。从井上下连接三角形的平面投影图可看出，当已知D点坐标及DE边的方位角和地面三角形各内角及边长时，便可按导线测量计算法，算出A、B在地面坐标系中的坐标及其连接的方位角。同样，已知A、B的坐标及连线的方位角和地下三角形各要素时，再测定角δ＇，就能计算出井下导线起始边D＇E＇的方位角及D＇点的坐标。§三几何定向一井定向要求在选择井上下连接点C和C＇时，应满足下列要求：(1)、点C与D及点C＇与D＇应彼此通视，且CD和C＇D＇长度应尽量大于20m，当CD边长小于20m时，在C点进行水平角观测，其仪器必须对中三次，每次对中应将照准部（或基座）位置变换120°；(2)、点C与C＇应尽可能在AB的延长线上，是三角形的锐角γ应小于1°,这样便构成最有利的延伸三角形；(3)、点C与C＇应适当的靠近最近的垂球线，地面为B,地下为A),使a/c及b＇/c的值应尽量小一些。§三几何定向3.2、两井定向下面着重讲解两井定向，当施工地区有两个立井，且两井在定向水平上相通并能进行测量时，就要采用两井定向。两井定向就是在两井筒中各挂一根垂球线。此两垂球线在地面上下连线的坐标方位角保持不变，如通过地面测量确定此两垂球线的坐标，并计算其连线的坐标方位角后，再在井下通道中，用经纬仪导线对两垂球线联测，取一假定坐标系统来确定地下两垂球线的假定方位角，然后将其与地面上确定的坐标方位角相比较，其差值便是地下假定坐标系统和地面坐标系统的方位差，这样便可确定地下导线在...
