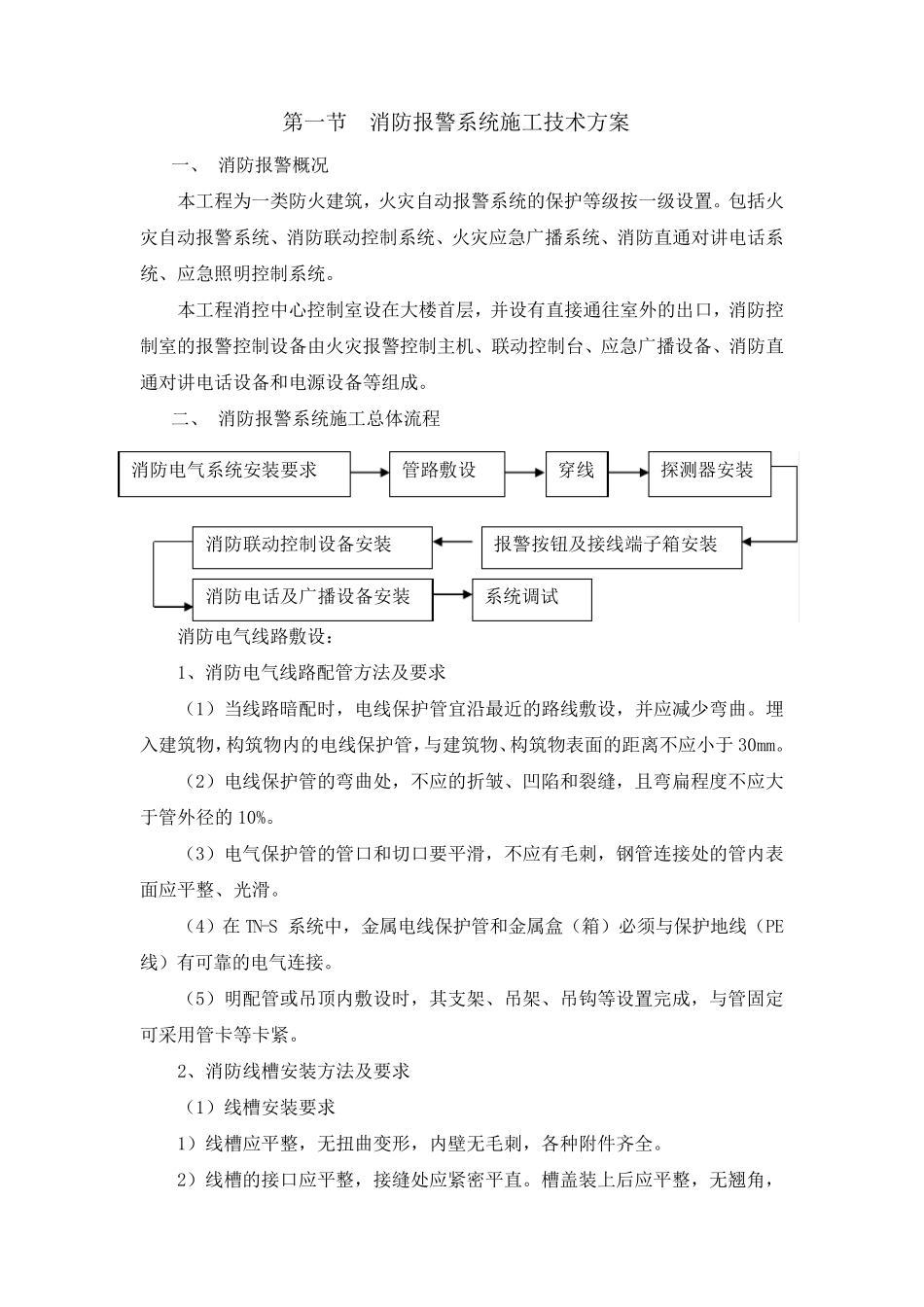

第一节 消防报警系统施工技术方案 一、 消防报警概况 本工程为一类防火建筑，火灾自动报警系统的保护等级按一级设置。包括火灾自动报警系统、消防联动控制系统、火灾应急广播系统、消防直通对讲电话系统、应急照明控制系统。 本工程消控中心控制室设在大楼首层，并设有直接通往室外的出口，消防控制室的报警控制设备由火灾报警控制主机、联动控制台、应急广播设备、消防直通对讲电话设备和电源设备等组成。 二、 消防报警系统施工总体流程 消防电气线路敷设： 1、消防电气线路配管方法及要求 （1）当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于 30mm。 （2）电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的 10%。 （3）电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。 （4）在 TN-S 系统中，金属电线保护管和金属盒（箱）必须与保护地线（PE线）有可靠的电气连接。 （5）明配管或吊顶内敷设时，其支架、吊架、吊钩等设置完成，与管固定可采用 管卡 等卡 紧 。 2、消防线槽 安 装 方法及要求 （1）线槽 安 装 要求 1）线槽 应平整，无 扭 曲变 形 ，内壁 无 毛刺，各 种 附 件 齐 全 。 2）线槽 的接口应平整，接缝处应紧 密 平直。槽 盖 装 上 后 应平整，无 翘 角 ，消防电气系统安 装 要求 管路敷设 穿 线 报警按钮 及接线端 子 箱安 装 消防联动控制设备安 装 消防电话及广播设备安 装 系统调 试 探 测 器 安 装 出线口的位置准确。 3）不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。 4）线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。 5）当线槽的底板对地距离低于2.4m 时，线槽本身和线槽盖板均必须加装保护地线。2.4m 以上的线槽盖板可不加保护地线。 6）线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。 7）敷设在竖井、通道等处的线槽应符合《民用建筑设计防火规范》的有关防火要求。 （2）线槽敷设安装方法 1）线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐，其螺丝应朝外。 2）线槽进行交叉、转弯、丁字连接时，应采用单通、二通、...
