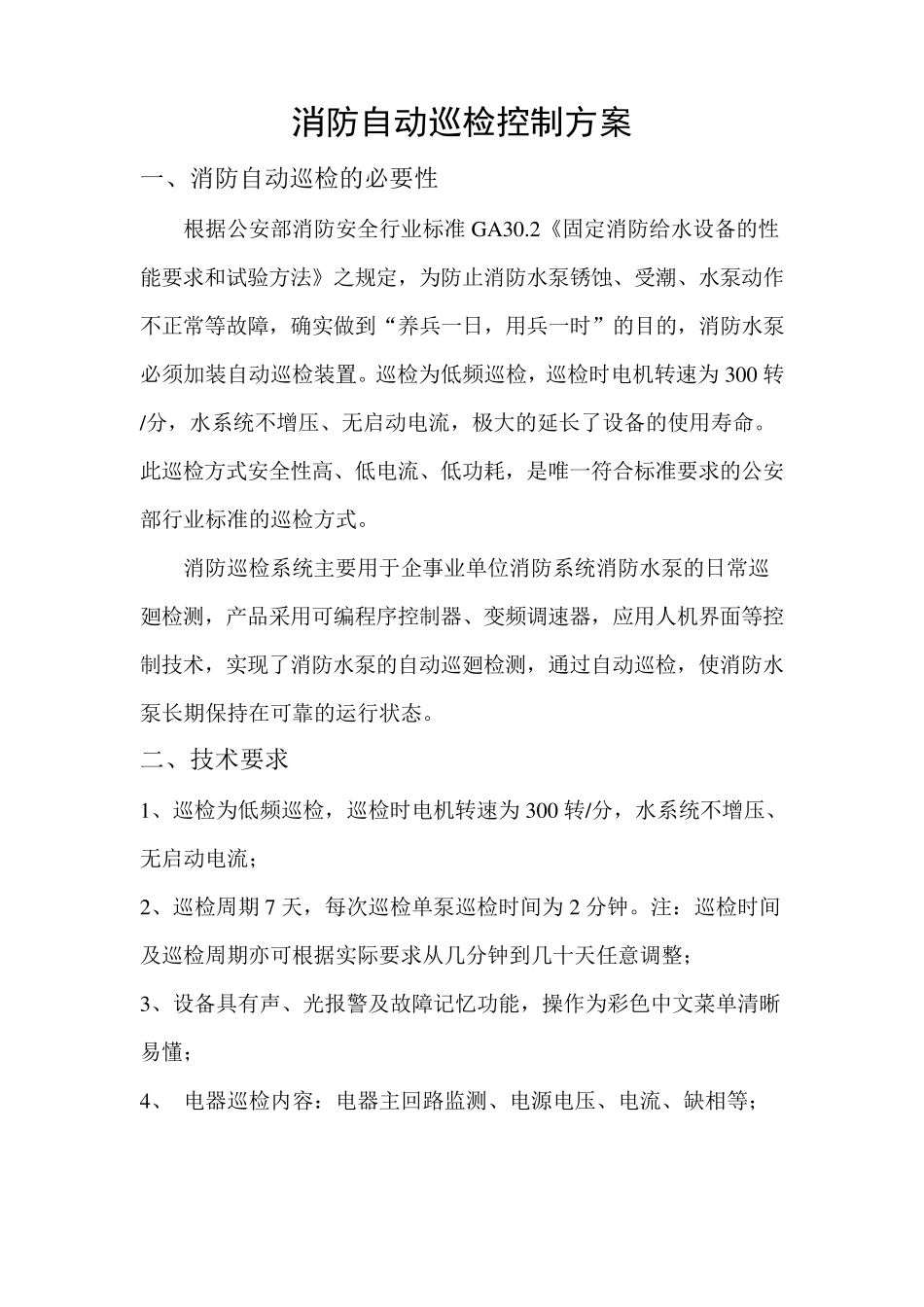

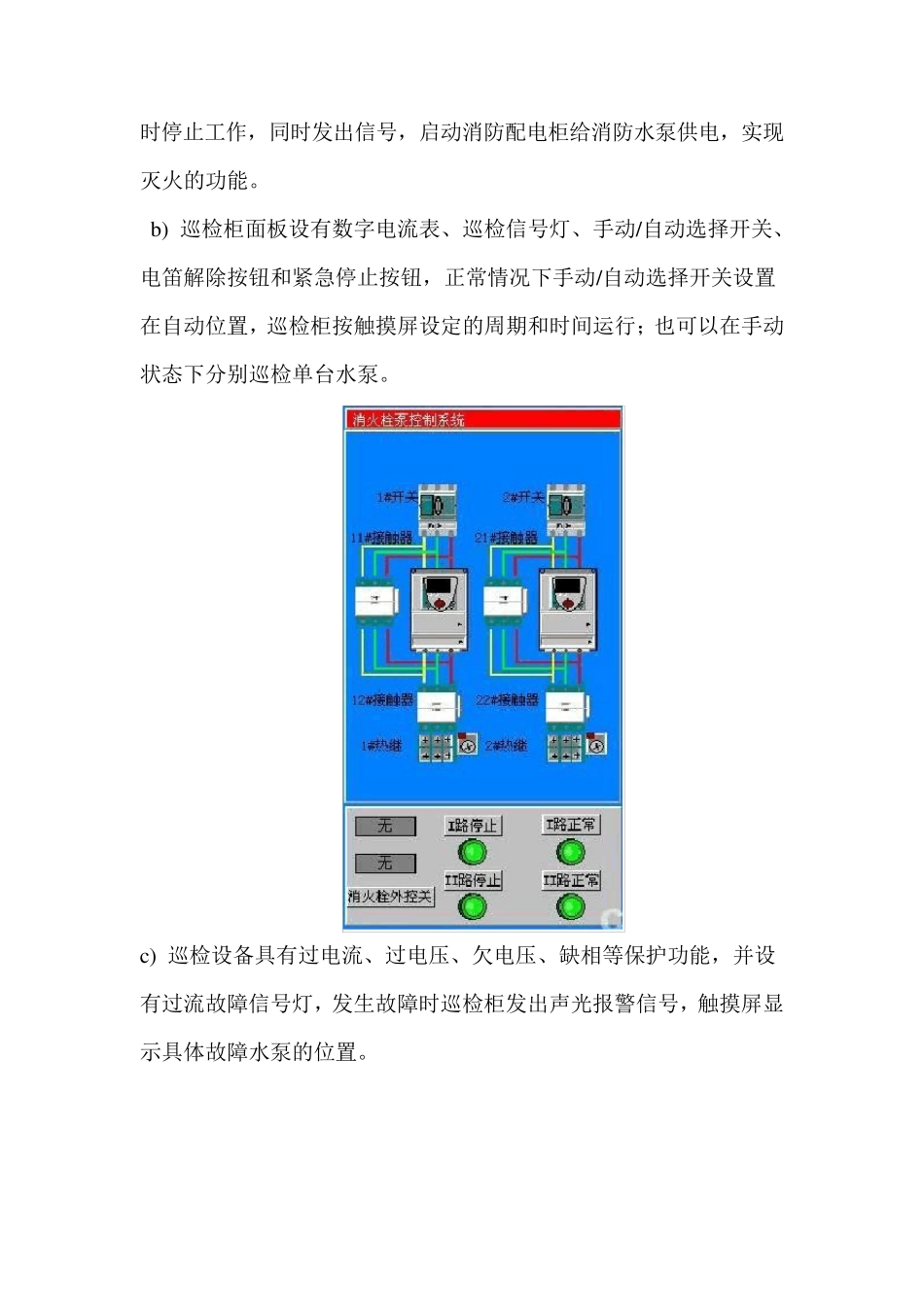

消防自动巡检控制方案 一、消防自动巡检的必要性 根据公安部消防安全行业标准G A 30.2《固定消防给水设备的性能要求和试验方法》之规定，为防止消防水泵锈蚀、受潮、水泵动作不正常等故障，确实做到“养兵一日，用兵一时”的目的，消防水泵必须加装自动巡检装置。巡检为低频巡检，巡检时电机转速为300 转/分，水系统不增压、无启动电流，极大的延长了设备的使用寿命。此巡检方式安全性高、低电流、低功耗，是唯一符合标准要求的公安部行业标准的巡检方式。 消防巡检系统主要用于企事业单位消防系统消防水泵的日常巡廻检测，产品采用可编程序控制器、变频调速器，应用人机界面等控制技术，实现了消防水泵的自动巡廻检测，通过自动巡检，使消防水泵长期保持在可靠的运行状态。 二、技术要求 1、巡检为低频巡检，巡检时电机转速为300 转/分，水系统不增压、无启动电流； 2、巡检周期 7 天，每次巡检单泵巡检时间为2 分钟。注：巡检时间及巡检周期亦可根据实际要求从几分钟到几十天任意调整； 3、设备具有声、光报警及故障记忆功能，操作为彩色中文菜单清晰易懂； 4、 电器巡检内容：电器主回路监测、电源电压、电流、缺相等； 5、手动，自动，远距离操作三种启动方式，水泵逐台变频无压自动巡检； 6. 具有故障声、光报警功能； 7. 本巡检柜内装有电力监控模块、打印功能、变频巡检、PLC 编程模块及彩色巡检界面等； 8、 接到消防命令 0.5 秒立即自动退出运行，切换到消防泵控制柜，启动消防泵，保证消防水泵火灾时的正常运行； 9、 水泵检测运行中的状态及操作过程，由彩色触摸屏设定及显示； 10、具有故障内容存储及打印功能。方便检修及查询设备状态、对应故障的类型及发生的时间，显示清晰易懂，一目了然； 11、具有误操作的智能保护功能。如设备处于手动状态长时间未巡检即报警，防止水泵的漏检； 12、预留上位机RS485 远程接口，实现计算机远程监控； 13、储存故障的条数满足GA30.2 标准,能储存 150 条以上故障信息记录。 三、结构特征与工作原理 a) 本巡检柜主要由总电源自动断 路 器 、变频调 速 器 、交 流 接触器 、可 编程序 控制器 、小 型继 电器 、触摸屏等电器 元 件 组 成 ，变频调 速 器输 出低 频频率 ，触摸屏用 来 设定消防水泵的巡检周 期 和 时间，在 可 编程序 控制器 的控制下 ，变频调 速 器 经 交 流 接触器 分 别 对被 检测的消防水...
