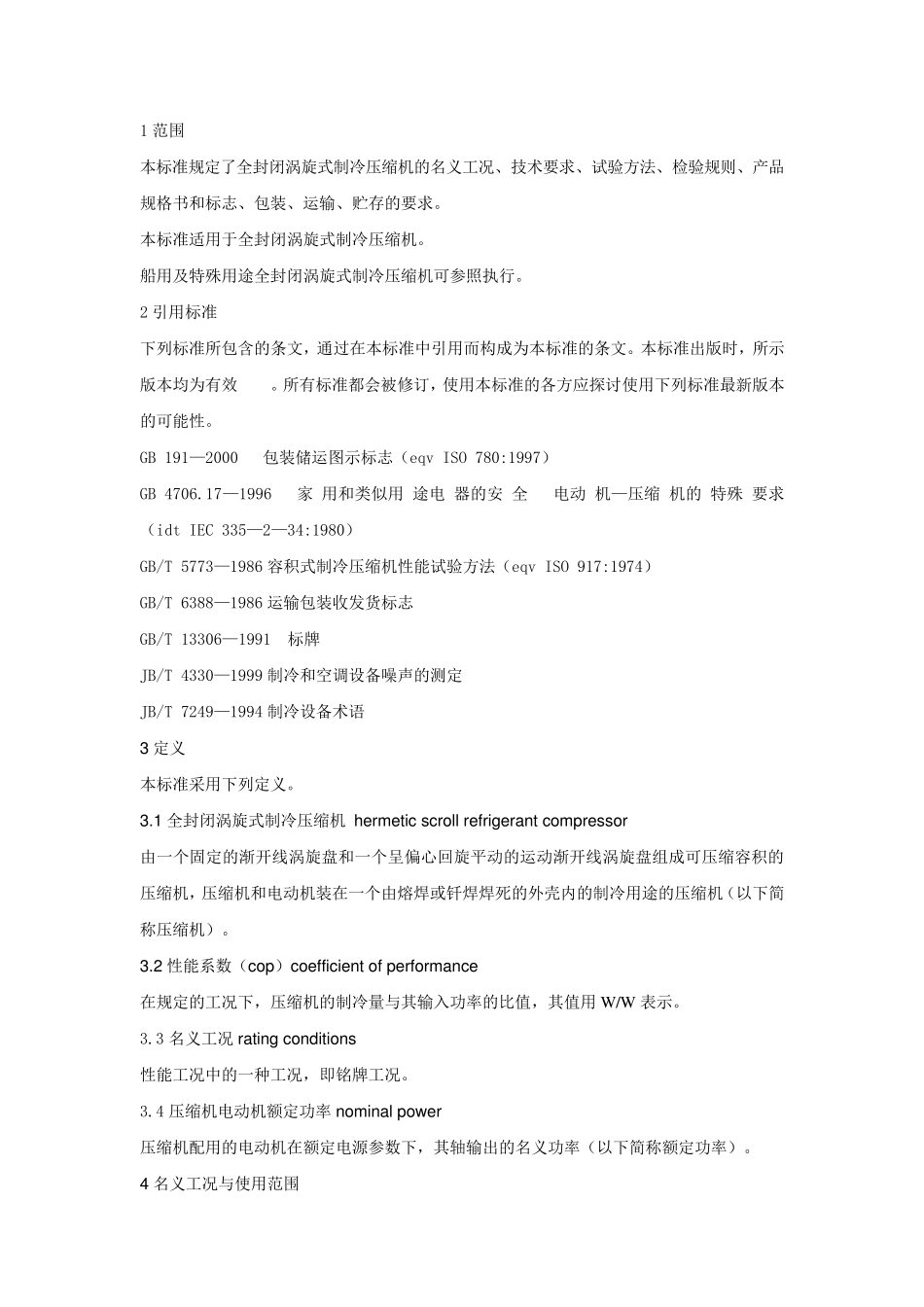

1 范围 本标准规定了全封闭涡旋式制冷压缩机的名义工况、技术要求、试验方法、检验规则、产品规格书和标志、包装、运输、贮存的要求。 本标准适用于全封闭涡旋式制冷压缩机。 船用及特殊用途全封闭涡旋式制冷压缩机可参照执行。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效 。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191—2000 包装储运图示标志（eqv ISO 780:1997） GB 4706.17—1996 家 用和类似用 途电 器的安 全 电动 机—压缩 机的 特殊 要求（idt IEC 335—2—34:1980） GB/T 5773—1986 容积式制冷压缩机性能试验方法（eqv ISO 917:1974） GB/T 6388—1986 运输包装收发货标志 GB/T 13306—1991 标牌 JB/T 4330—1999 制冷和空调设备噪声的测定 JB/T 7249—1994 制冷设备术语 3 定义 本标准采用下列定义。 3.1 全封闭涡旋式制冷压缩机 hermetic scroll refrigerant compressor 由一个固定的渐开线涡旋盘和一个呈偏心回旋平动的运动渐开线涡旋盘组成可压缩容积的压缩机，压缩机和电动机装在一个由熔焊或钎焊焊死的外壳内的制冷用途的压缩机（以下简称压缩机）。 3.2 性能系数（cop）coefficient of performance 在规定的工况下，压缩机的制冷量与其输入功率的比值，其值用W /W表 示。 3.3 名义工况rating conditions 性能工况中的一种 工况，即 铭 牌工况。 3.4 压缩机电动机额 定功率nominal pow er 压缩机配 用的电动机在额 定电源 参数下，其轴 输出的名义功率（以下简称额 定功率）。 4 名义工况与使用范围 4.1 名义工况 压缩机的名义工况如表1 所示。 表1 压缩机名义工况 类型 吸气饱和（蒸发）温度 ℃ 排气饱和（冷凝）温度 ℃ 吸气温度 ℃ 液体温度 ℃ 环境温度 ℃ 高温 7.2 54.4 18.3 46.1 35 中温 -6.7 48.9 4.4 48.9 35 低温 -31.7 40.6 4.4 40.6 35 4.2 使用范围 高温型：蒸发温度-23.3～12.5℃，冷凝温度27～60℃，压缩比小于等于 6.0； 中温型：蒸发温度-23.3～0℃，冷凝温度27～60℃； 低温型：蒸发温度-40～12.5℃，冷凝温度27～60℃。 5 技术要求 5.1 一般要求 压缩机按照经规定程序批准的图样和技术文件制造。 5.2 性能要求 5.2.1 按 6.1 和6.5 规定的方法进行试验，实测...
