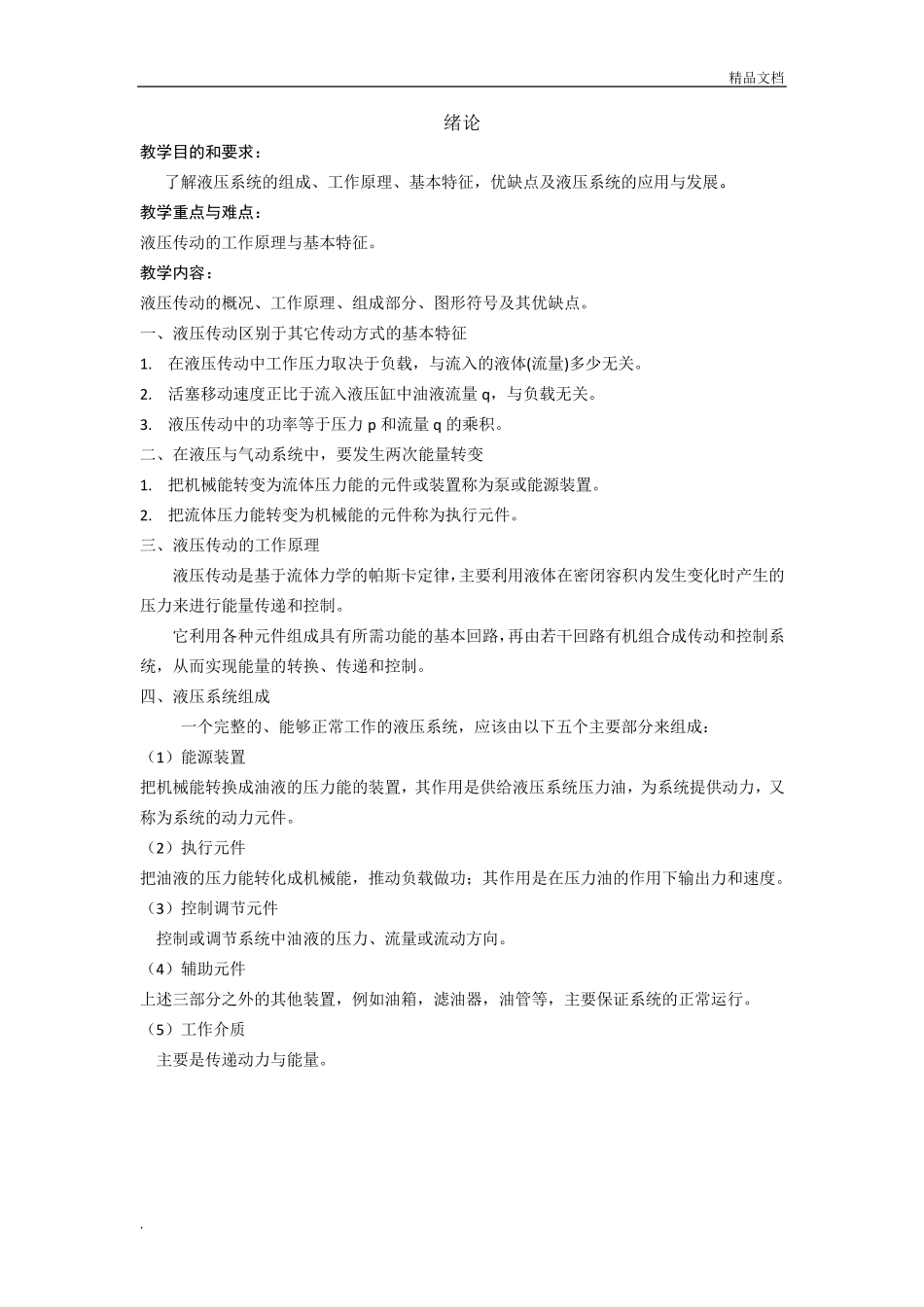

精品文档 . 绪论 教学目的和要求： 了解液压系统的组成、工作原理、基本特征，优缺点及液压系统的应用与发展。 教学重点与难点： 液压传动的工作原理与基本特征。 教学内容： 液压传动的概况、工作原理、组成部分、图形符号及其优缺点。 一、液压传动区别于其它传动方式的基本特征 1. 在液压传动中工作压力取决于负载，与流入的液体(流量)多少无关。 2. 活塞移动速度正比于流入液压缸中油液流量 q，与负载无关。 3. 液压传动中的功率等于压力 p 和流量 q 的乘积。 二、在液压与气动系统中，要发生两次能量转变 1. 把机械能转变为流体压力能的元件或装置称为泵或能源装置。 2. 把流体压力能转变为机械能的元件称为执行元件。 三、液压传动的工作原理 液压传动是基于流体力学的帕斯卡定律，主要利用液体在密闭容积内发生变化时产生的压力来进行能量传递和控制。 它利用各种元件组成具有所需功能的基本回路，再由若干回路有机组合成传动和控制系统，从而实现能量的转换、传递和控制。 四、液压系统组成 一个完整的、能够正常工作的液压系统，应该由以下五个主要部分来组成： （1）能源装置 把机械能转换成油液的压力能的装置，其作用是供给 液压系统压力油，为系统提 供动力，又称为系统的动力元件。 （2）执行元件 把油液的压力能转化成机械能，推 动负载做 功； 其作用是在压力油的作用下输 出 力和速度。 （3）控制调 节 元件 控制或调 节 系统中油液的压力、流量或流动方向 。 （4）辅 助 元件 上 述 三部分之 外 的其他 装置，例 如 油箱 ，滤 油器 ，油管 等，主要保 证 系统的正常运 行。 （5）工作介 质 主要是传递动力与能量。 精 品 文 档 . 第 一 章 流 体 力 学 基 础 教学目的和要求： 了 解 液 压 油 的 特 性 、 熟 练 掌 握 液 压 油 的 物 理 性 质 、 会 根 据 要 求 选 用 合 适 的 油 液 。 熟 练 掌握 流 体 静 力 学 基 本 方 程 ， 流 体 动 力 学 三 个 方 程 ， 管 路 压 力 损 失 及 小 孔 、 缝 隙 液 流 公 式 和 基 本概 念 ， 理 解 液 压 冲 击 与 空 穴 现 象 成 因 ， 了 解 克 服 液 压 冲 击 与 空 穴 的 方 法 。 教学重点与难点： 1.压 力 传 递 原 理 及 液 压 系 统 压 力 是 由 外 ...
