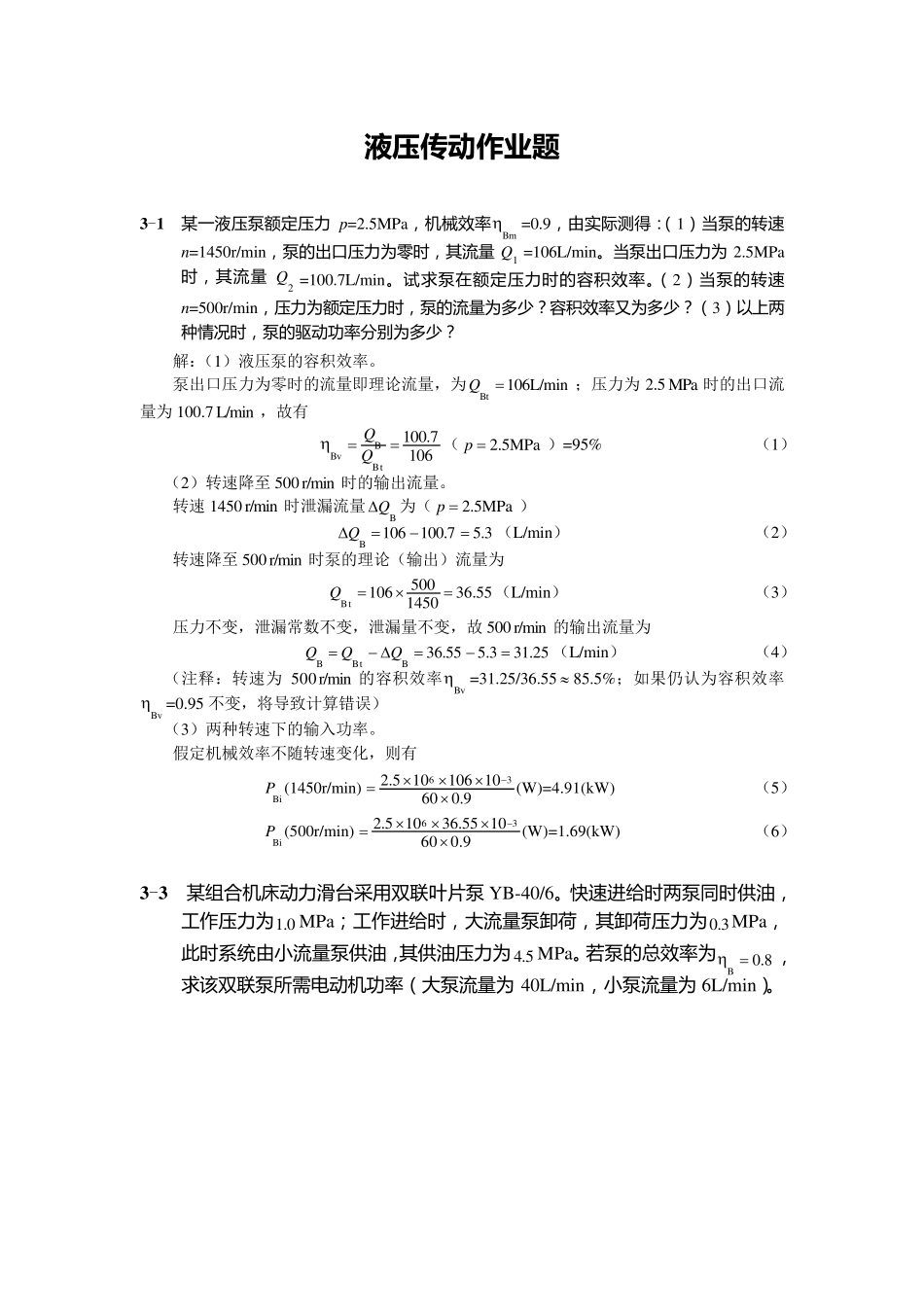

液 压 传 动 作 业题 3 -1 某 一 液 压 泵 额 定 压 力p=2.5MPa， 机 械 效 率Bm=0.9， 由 实 际 测 得 ：（ 1） 当 泵 的 转 速n=1450r/min， 泵 的 出 口 压 力 为 零 时 ， 其 流 量Q1 =106L/min。当 泵 出 口 压 力 为2.5MPa时 ， 其 流 量Q2 =100.7L/min。试求泵 在额 定 压 力 时 的 容积效 率 。（ 2） 当 泵 的 转 速n=500r/min， 压 力 为 额 定 压 力 时 ， 泵 的 流 量 为 多少？容积效 率 又为 多少？（ 3） 以上两种情况时 ， 泵 的 驱动功率 分别为 多少？ 解：（1）液压泵的容积效率。 泵出口压力为零时的流量即理论流量，为Bt106L/minQ；压力为 2.5 MPa 时的出口流量为 100.7 L/min ，故有 BBvBt100.7106QQ（2.5MPap）=95% （1） （2）转速降至 500 r/min 时的输出流量。 转速 1450 r/min 时泄漏流量BQ为（2.5MPap） B106100.75.3Q（L/min） （2） 转速降至 500 r/min 时泵的理论（输出）流量为 Bt50010636.551450Q（L/min） （3） 压力不变，泄漏常数不变，泄漏量不变，故 500 r/min 的输出流量为 BBtB36.555.331.25QQQ （L/min） （4） （注释：转速为 500r/min 的容积效率Bv=31.25/36.55  85.5%；如果仍认为容积效率Bv=0.95 不变，将导致计算错误） （3）两种转速下的输入功率。 假定机械效率不随转速变化，则有 63Bi2.5 10106 10(1450r/min)(W)=4.91(kW)600.9P （5） 63Bi2.5 1036.55 10(500r/min)(W)=1.69(kW)600.9P （6） 3 -3 某 组合机 床动力 滑台采用双联叶片泵 YB-40/6。快速 进给时 两泵 同时 供油，工作压 力 为 1.0 MPa；工作进给时 ， 大流 量 泵 卸荷， 其 卸荷压 力 为 0.3MPa，此时 系统由 小流 量 泵 供油， 其 供油压 力 为 4.5 MPa。若泵 的 总效 率 为B0.8 ，求该双联泵 所需电动机 功率 （ 大泵 流 量 为40L/min， 小泵 流 量 为 6L/min）。 解：设泵1 出口压力为p1,流量为Q1， 设泵2 出口压力为p2,流量为Q2， 快进时双联泵输出的功率为： 336611226 1040 101 101 10767()6060Pp Qp QW  快进 工进时双联泵输出的功率为： 336611226 1040 104.5 100.3 10650()60...
