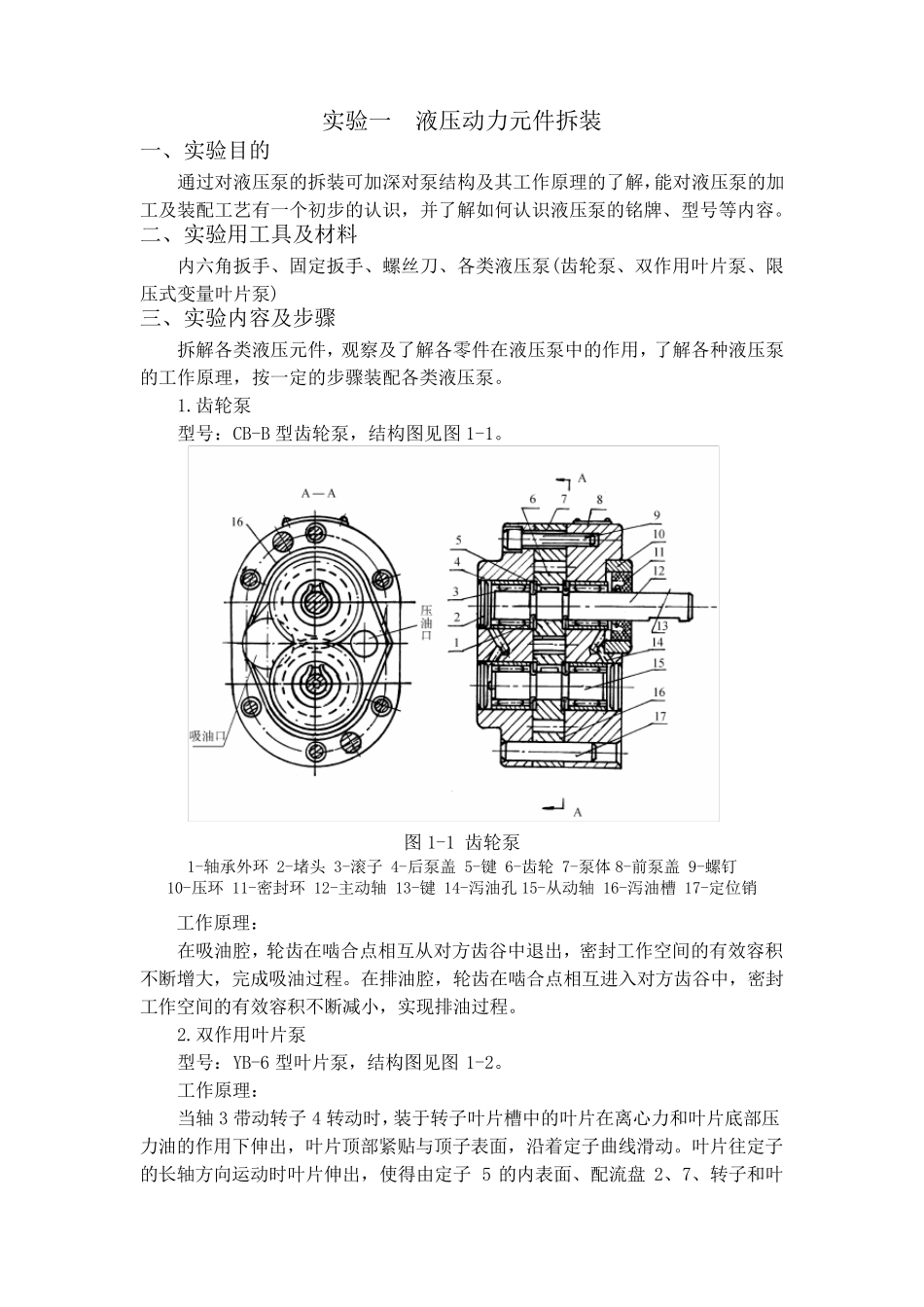

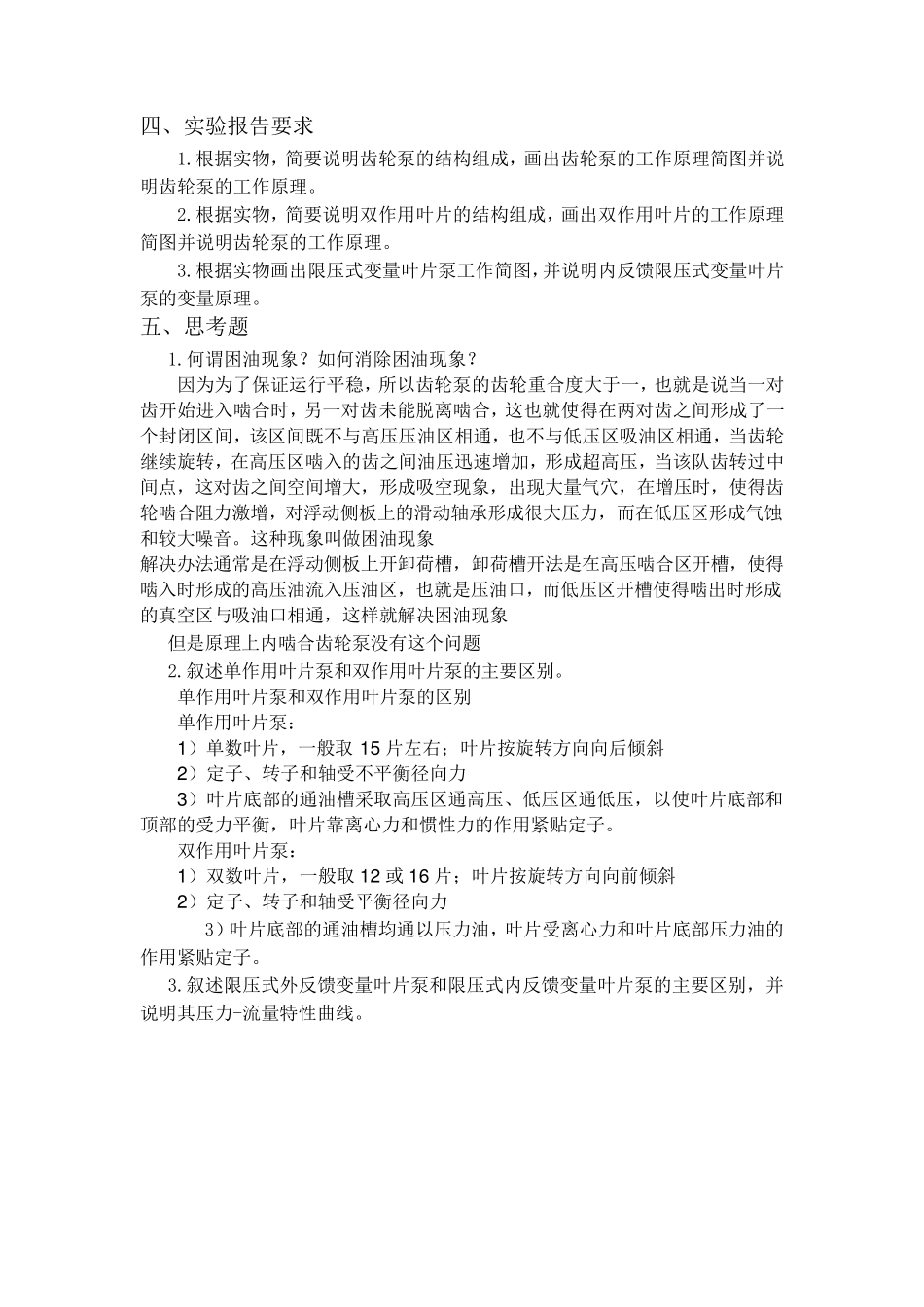

实验一 液压动力元件拆装 一、实验目的 通过对液压泵的拆装可加深对泵结构及其工作原理的了解，能对液压泵的加工及装配工艺有一个初步的认识，并了解如何认识液压泵的铭牌、型号等内容。 二、实验用工具及材料 内六角扳手、固定扳手、螺丝刀、各类液压泵(齿轮泵、双作用叶片泵、限压式变量叶片泵) 三、实验内容及步骤 拆解各类液压元件，观察及了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按一定的步骤装配各类液压泵。 1.齿轮泵 型号：CB-B 型齿轮泵，结构图见图 1-1。 图 1-1 齿轮泵 1-轴承外环 2-堵头 3-滚子 4-后泵盖 5-键 6-齿轮 7-泵体 8-前泵盖 9-螺钉 10-压环 11-密封环 12-主动轴 13-键 14-泻油孔 15-从动轴 16-泻油槽 17-定位销 工作原理： 在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。 2.双作用叶片泵 型号：YB-6 型叶片泵，结构图见图 1-2。 工作原理： 当轴 3 带动转子 4 转动时，装于转子叶片槽中的叶片在离心力和叶片底部压力油的作用下伸出，叶片顶部紧贴与顶子表面，沿着 定子曲 线 滑 动。叶片往 定子的长 轴方向 运 动时叶片伸出，使 得 由 定子 5 的内表面、配流 盘2、7、转子和叶片所形成的密闭容腔不断扩大，通过配流盘上的配流窗口实现吸油。往短轴方向运动时叶片缩进，密闭容腔不断缩小，通过配流盘上的配流窗口实现排油。转子旋转一周，叶片伸出和缩进两次。 图1-2 双作用叶片泵 1-滚针（动）轴承 2-吸油盘 3-传动轴 4-转子 5-定子 6-泵体 7-压油盘 8-滚针（动）轴承盖 9-叶片 3. 内反馈限压式变量叶片泵 型号：YBN 型内反馈限压式变量叶片泵 结构简图见图1-3 （1）变量原理 依据弹簧弹力与油液对定子内表面的作用力的合力产生的水平分力Fsinθ 相互大小关系，使定子产生水平方向的运动，改变定子与转子的偏心量的大小，进而改变泵的排量和流量。 图1-3 内反馈限压式变量叶片泵结构简图 1—最大流量调节螺钉；2 —弹簧预压缩量调节螺钉；3 —叶片；4 —转子；5 —定子 四、实验报告要求 1.根据实物，简要说明齿轮泵的结构组成，画出齿轮泵的工作原理简图并说明齿轮泵的工作原理。 2.根据实物，简要说明双作用叶片的结构组成，画出双作用叶片的工作原理简图并说明齿轮泵...
