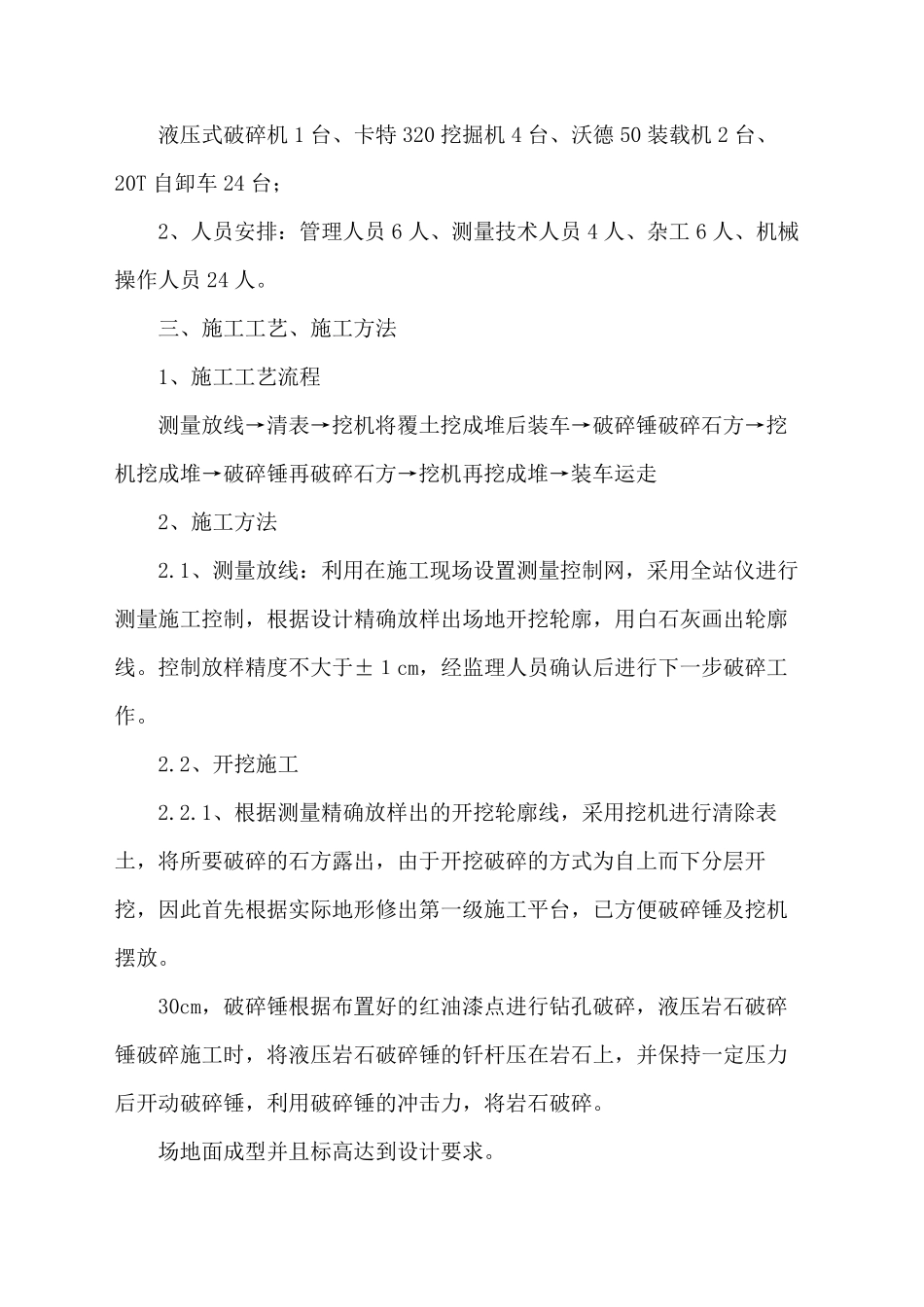

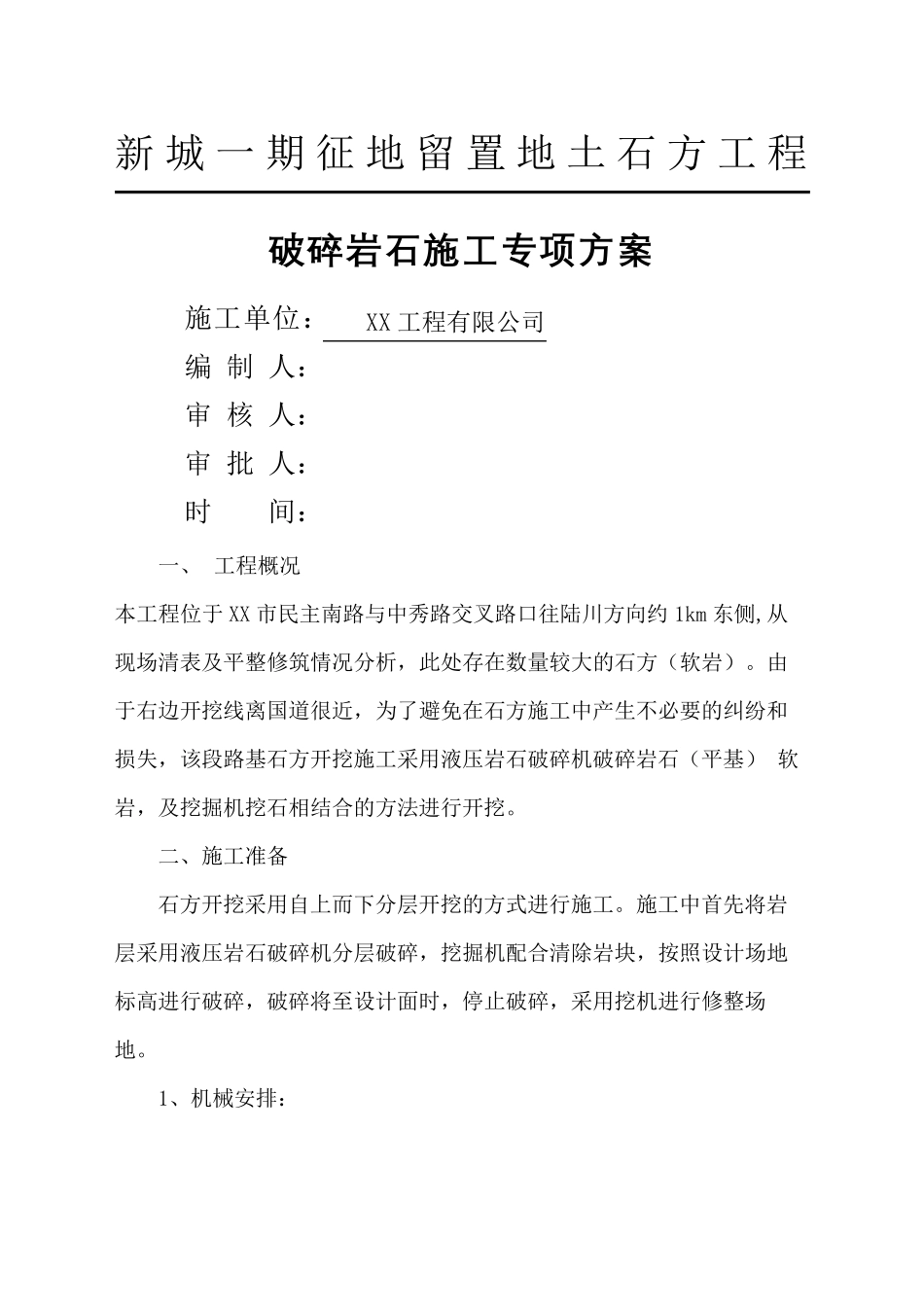

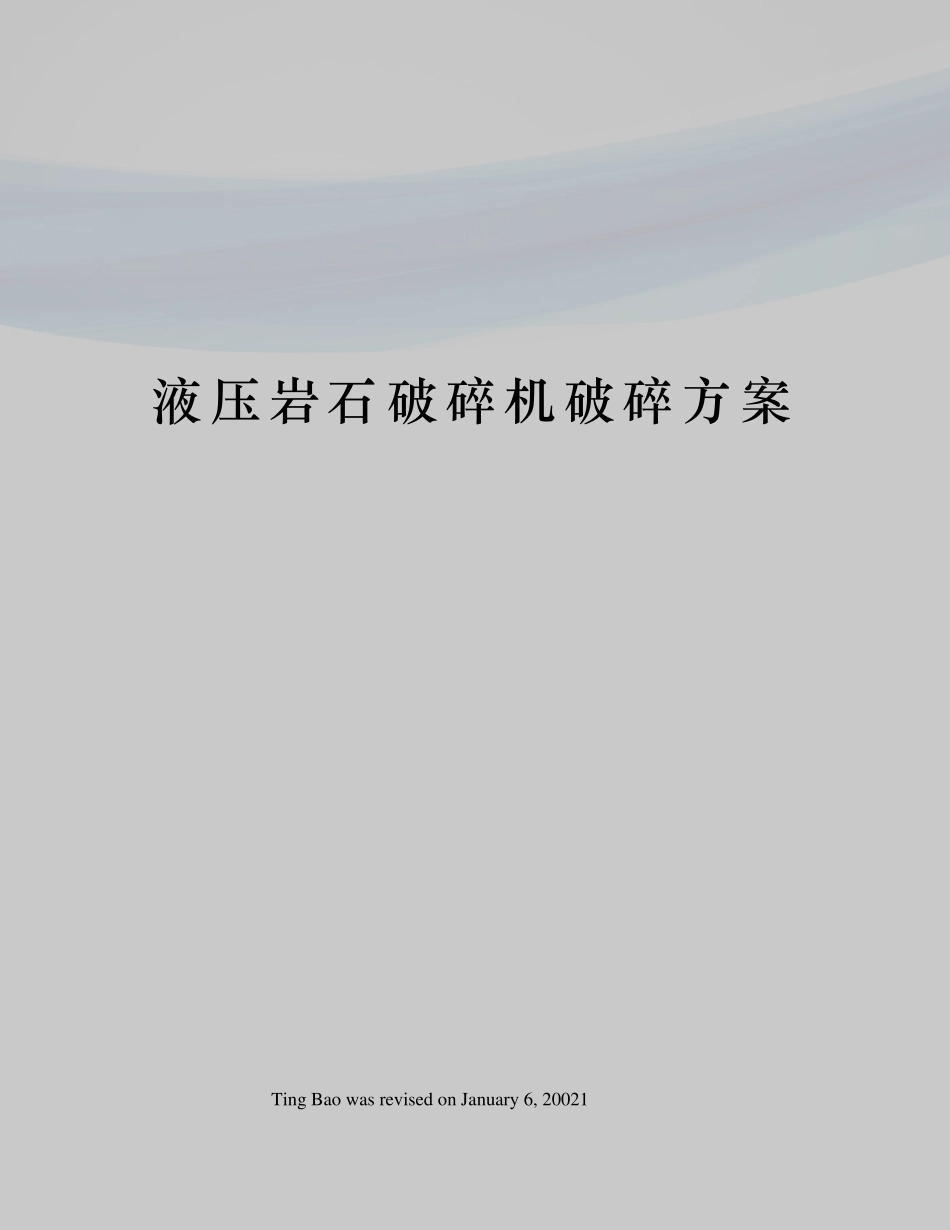

液压岩石破碎机破碎方案 Ting Bao was revised on January 6, 20021 新城一期征地留置地土石方工程 破 碎 岩 石 施 工 专项方案 施工单位: XX 工程有限公司 编 制 人: 审 核 人: 审 批 人: 时 间: 一、 工程概况 本工程位于 XX 市民主南路与中秀路交叉路口往陆川方向约 1km 东侧,从现场清表及平整修筑情况分析,此处存在数量较大的石方(软岩)。由于右边开挖线离国道很近,为了避免在石方施工中产生不必要的纠纷和损失,该段路基石方开挖施工采用液压岩石破碎机破碎岩石(平基) 软岩,及挖掘机挖石相结合的方法进行开挖。 二、施工准备 石方开挖采用自上而下分层开挖的方式进行施工。施工中首先将岩层采用液压岩石破碎机分层破碎,挖掘机配合清除岩块,按照设计场地标高进行破碎,破碎将至设计面时,停止破碎,采用挖机进行修整场地。 1、机械安排: 液压式破碎机1 台、卡特320 挖掘机4 台、沃德50 装载机2 台、20T 自卸车24 台; 2、人员安排:管理人员6 人、测量技术人员4 人、杂工6 人、机械操作人员24 人。 三、施工工艺、施工方法 1、施工工艺流程 测量放线→清表→挖机将覆土挖成堆后装车→破碎锤破碎石方→挖机挖成堆→破碎锤再破碎石方→挖机再挖成堆→装车运走 2、施工方法 2.1、测量放线:利用在施工现场设置测量控制网,采用全站仪进行测量施工控制,根据设计精确放样出场地开挖轮廓,用白石灰画出轮廓线。控制放样精度不大于±1cm,经监理人员确认后进行下一步破碎工作。 2.2、开挖施工 2.2.1、根据测量精确放样出的开挖轮廓线,采用挖机进行清除表土,将所要破碎的石方露出,由于开挖破碎的方式为自上而下分层开挖,因此首先根据实际地形修出第一级施工平台,已方便破碎锤及挖机摆放。 30cm,破碎锤根据布置好的红油漆点进行钻孔破碎,液压岩石破碎锤破碎施工时,将液压岩石破碎锤的钎杆压在岩石上,并保持一定压力后开动破碎锤,利用破碎锤的冲击力,将岩石破碎。 场地面成型并且标高达到设计要求。 四、施工安全注意事项及措施 1、注意事项 1.1、操作前检查螺栓和连接头是否松动,以及液压管路是否有泄漏现象。 1.2、不得在液压缸的活塞杆全伸或全缩状况下操作破碎器。 1.3、当液压软管出现激烈振动时应停止破碎器的操作,并检查蓄能器的压力。 1.4、防止挖掘机的动臂与破碎器的钻头之间出现干涉现象。 1.5、液压破碎器工作时的最佳液压油温度为50-...
