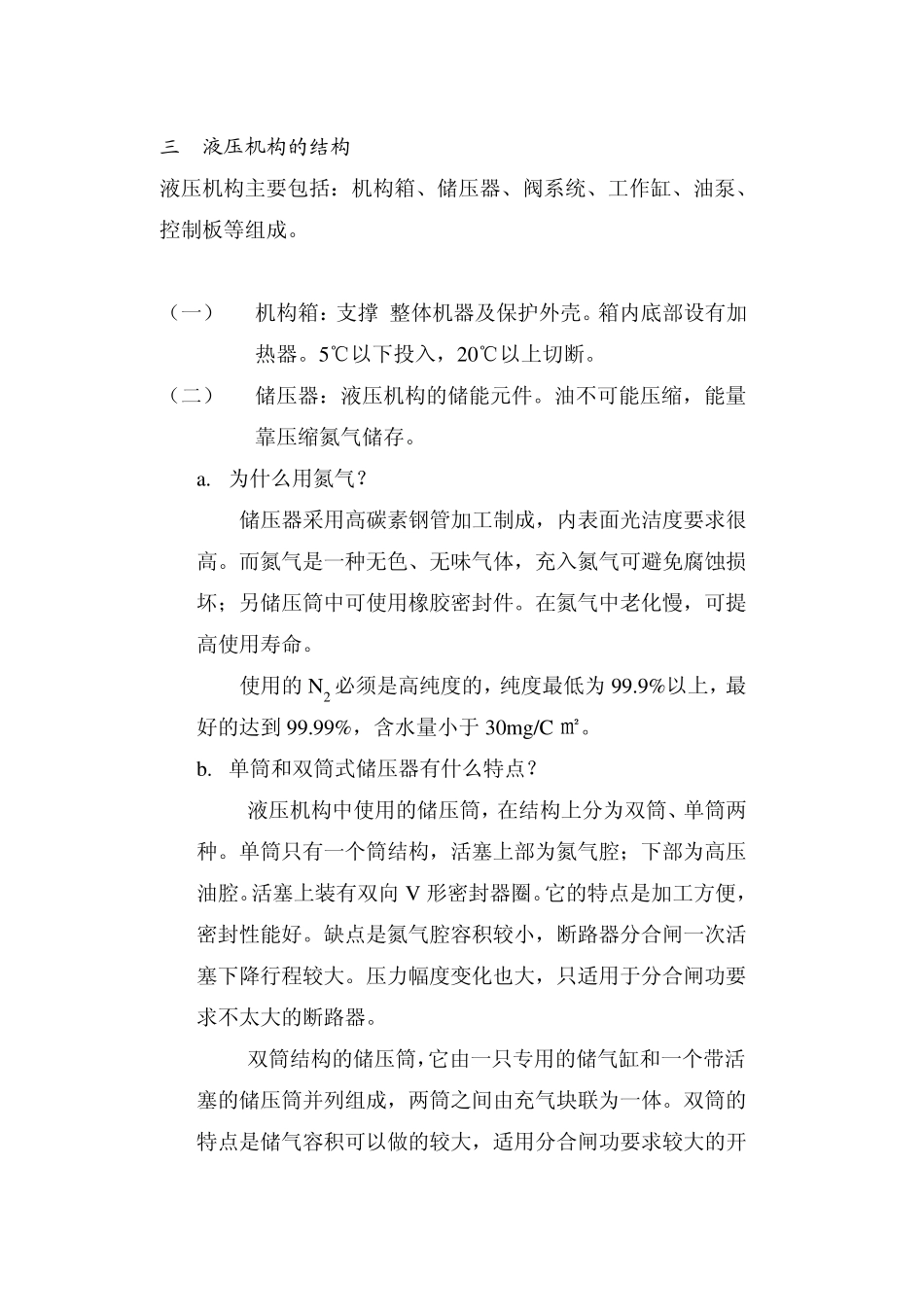

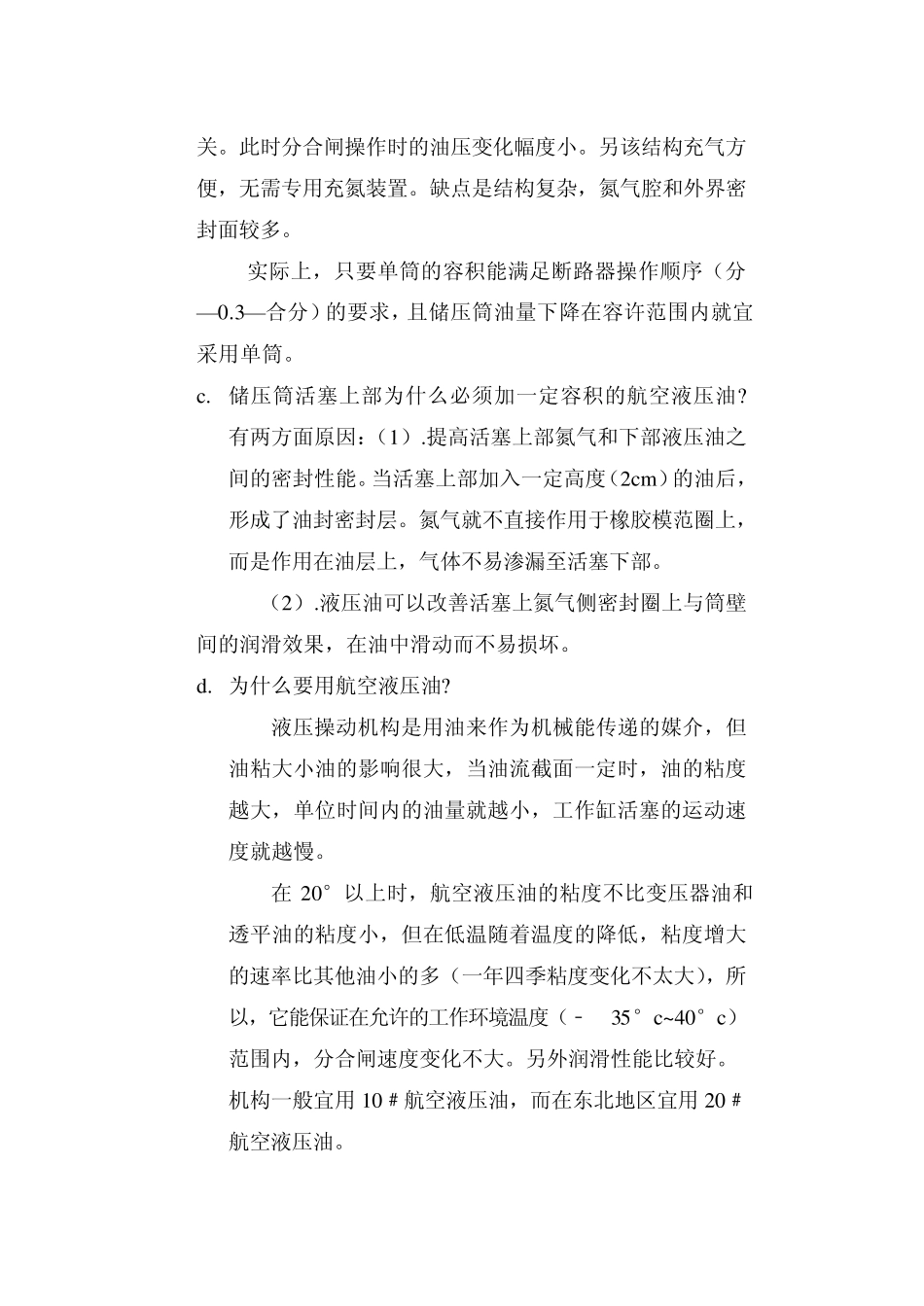

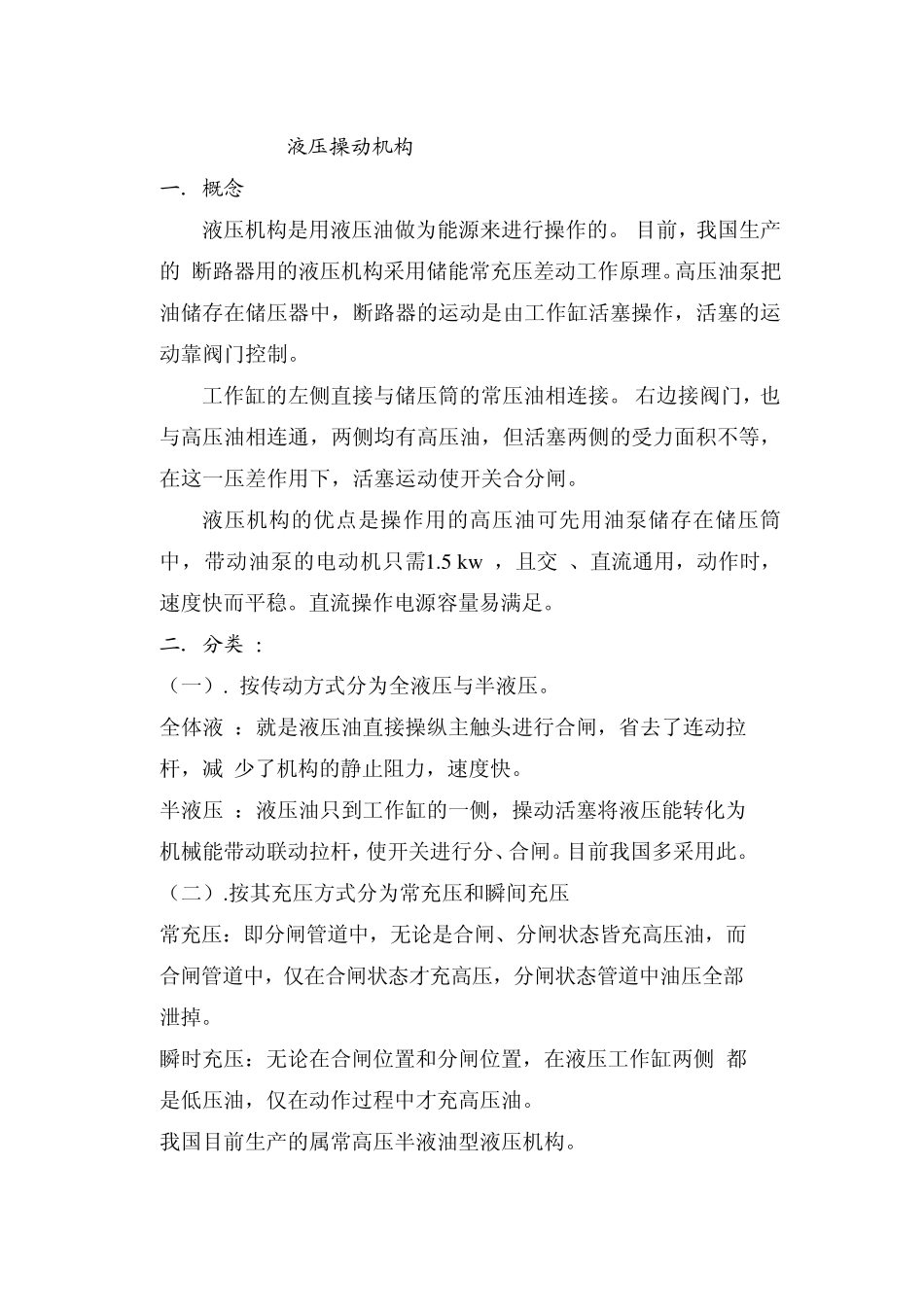

液压操动机构 一．概念 液压机构是用液压油做为能源来进行操作的。 目前，我国生产的 断路器用的液压机构采用储能常充压差动工作原理。高压油泵把油储存在储压器中，断路器的运动是由工作缸活塞操作，活塞的运动靠阀门控制。 工作缸的左侧直接与储压筒的常压油相连接。 右边接阀门，也与高压油相连通，两侧均有高压油，但活塞两侧的受力面积不等，在这一压差作用下，活塞运动使开关合分闸。 液压机构的优点是操作用的高压油可先用油泵储存在储压筒中，带动油泵的电动机只需 1.5 kw ，且交 、直流通用，动作时，速度快而平稳。直流操作电源容量易满足。 二．分类 ： （一）. 按传动方式分为全液压与半液压。 全体液 ：就是液压油直接操纵主触头进行合闸，省去了连动拉杆，减 少了机构的静止阻力，速度快。 半液压 ：液压油只到工作缸的一侧，操动活塞将液压能转化为机械能带动联动拉杆，使开关进行分、合闸。目前我国多采用此。 （二）.按其充压方式分为常充压和瞬间充压 常充压：即分闸管道中，无论是合闸、分闸状态皆充高压油，而合闸管道中，仅在合闸状态才充高压，分闸状态管道中油压全部泄掉。 瞬时充压：无论在合闸位置和分闸位置，在液压工作缸两侧 都是低压油，仅在动作过程中才充高压油。 我国目前生产的属常高压半液油型液压机构。 三. 液压机构的结构 液压机构主要包括：机构箱、储压器、阀系统、工作缸、油泵、控制板等组成。 （一） 机构箱：支撑 整体机器及保护外壳。箱内底部设有加热器。5℃以下投入，20℃以上切断。 （二） 储压器：液压机构的储能元件。油不可能压缩，能量靠压缩氮气储存。 a. 为什么用氮气？ 储压器采用高碳素钢管加工制成，内表面光洁度要求很高。而氮气是一种无色、无味气体，充入氮气可避免腐蚀损坏；另储压筒中可使用橡胶密封件。在氮气中老化慢，可提高使用寿命。 使用的 N2 必须是高纯度的，纯度最低为 99.9%以上，最好的达到 99.99%，含水量小于 30m g/C ㎡。 b. 单筒和双筒式储压器有什么特点？ 液压机构中使用的储压筒，在结构上分为双筒、单筒两种。单筒只有一个筒结构，活塞上部为氮气腔；下部为高压油腔。活塞上装有双向 V 形密封器圈。它的特点是加工方便，密封性能好。缺点是氮气腔容积较小，断路器分合闸一次活塞下降行程较大。压力幅度变化也大，只适用于分合闸功要求不太大的断路器。 双筒结构的储压筒，它由一只专用的储气缸和一个带活塞的...
