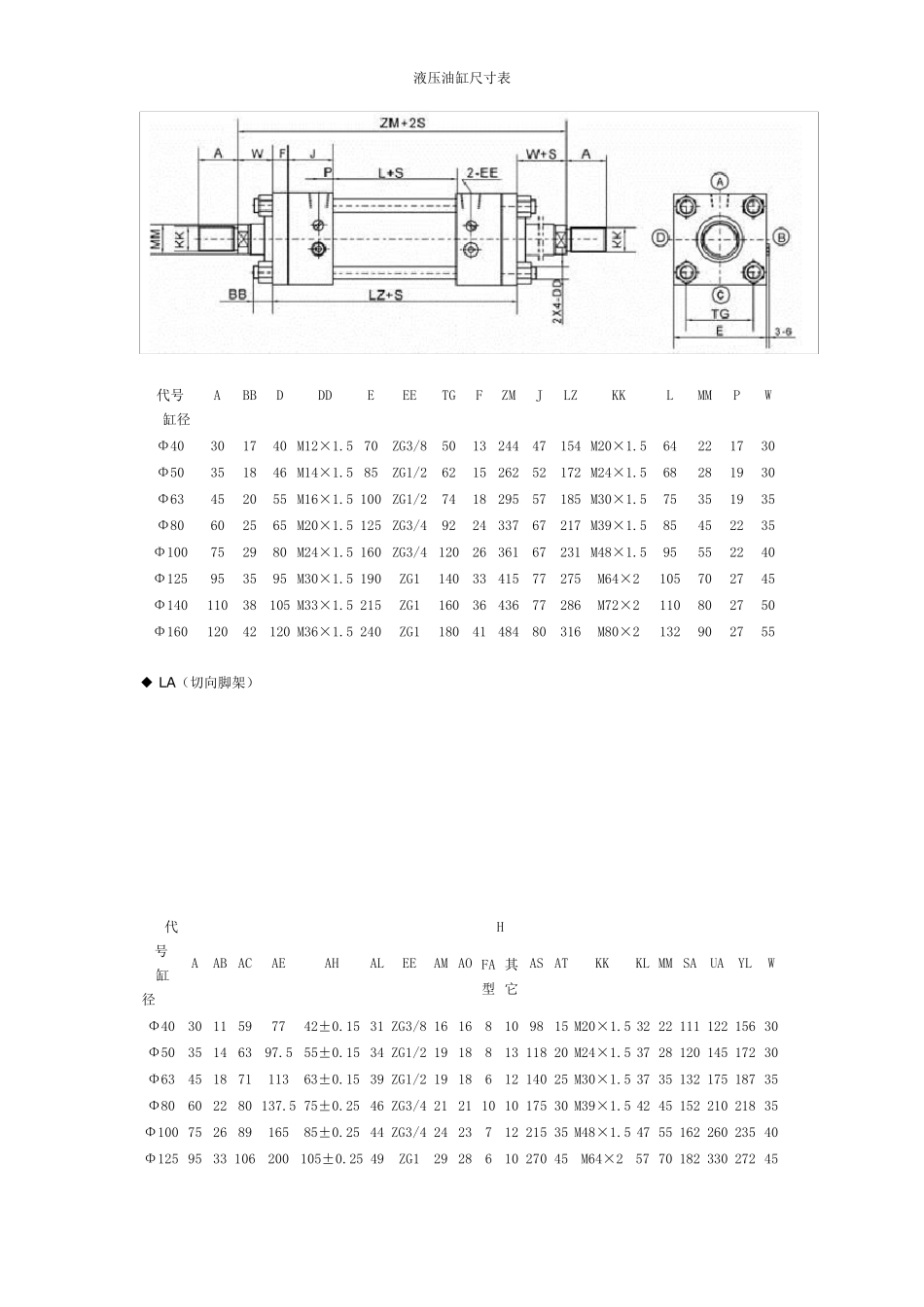

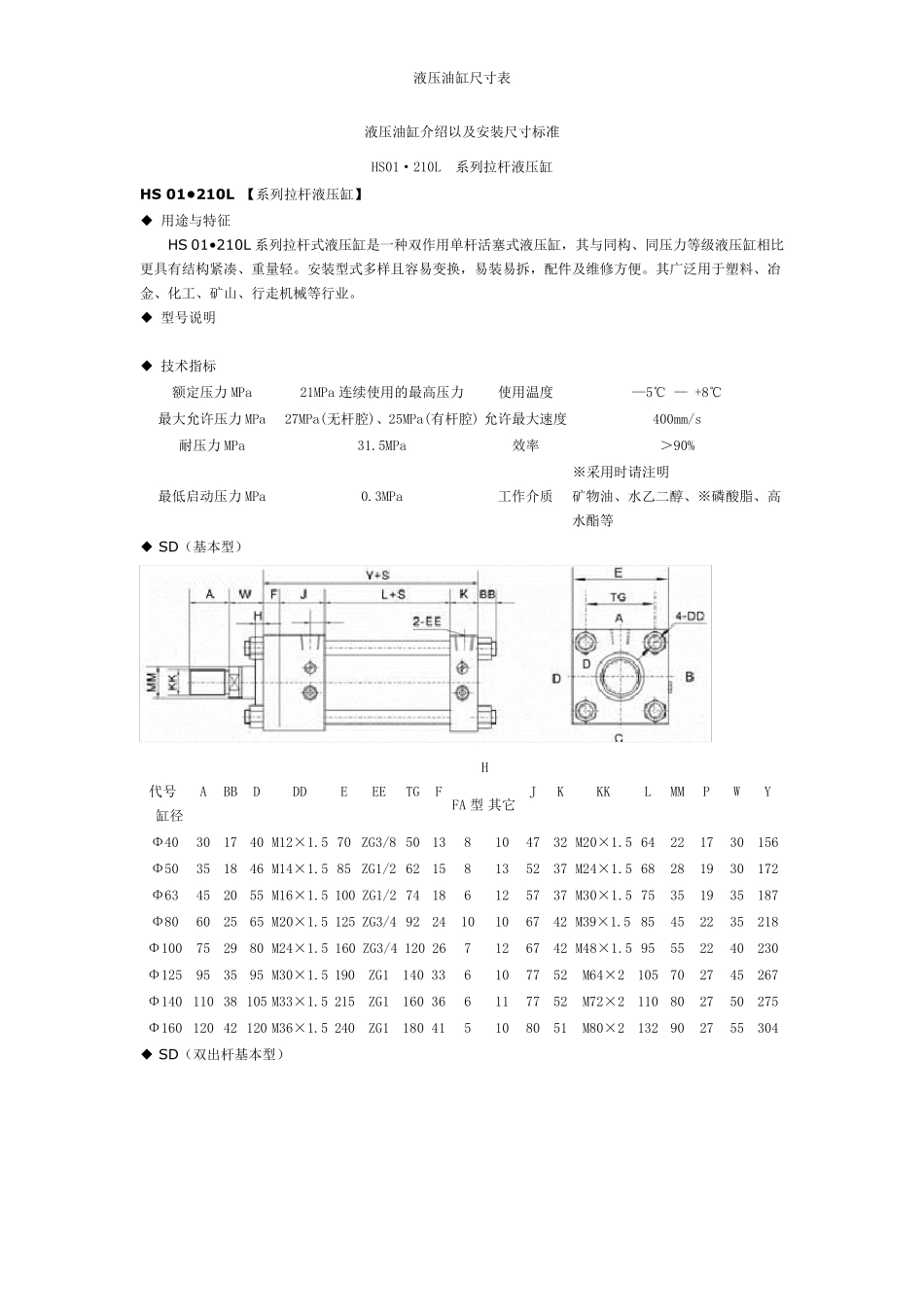

液压油缸尺寸表 液压油缸介绍以及安装尺寸标准 HS01·210L 系列拉杆液压缸 HS 01•210L 【系列拉杆液压缸】 ◆ 用途与特征 HS 01•210L 系列拉杆式液压缸是一种双作用单杆活塞式液压缸，其与同构、同压力等级液压缸相比更具有结构紧凑、重量轻。安装型式多样且容易变换，易装易拆，配件及维修方便。其广泛用于塑料、冶金、化工、矿山、行走机械等行业。 ◆ 型号说明 ◆ 技术指标 额定压力 MPa 21MPa 连续使用的最高压力 使用温度 —5℃ — +8℃ 最大允许压力 MPa 27MPa(无杆腔)、25MPa(有杆腔) 允许最大速度 400mm/s 耐压力 MPa 31.5MPa 效率 ＞90% 最低启动压力 MPa 0.3MPa 工作介质 ※采用时请注明 矿物油、水乙二醇、※磷酸脂、高水酯等 ◆ SD（基本型） 代号 缸径 A BB D DD E EE TG F H J K KK L MM P W Y FA 型 其它 Φ40 30 17 40 M12×1.5 70 ZG3/8 50 13 8 10 47 32 M20×1.5 64 22 17 30 156 Φ50 35 18 46 M14×1.5 85 ZG1/2 62 15 8 13 52 37 M24×1.5 68 28 19 30 172 Φ63 45 20 55 M16×1.5 100 ZG1/2 74 18 6 12 57 37 M30×1.5 75 35 19 35 187 Φ80 60 25 65 M20×1.5 125 ZG3/4 92 24 10 10 67 42 M39×1.5 85 45 22 35 218 Φ100 75 29 80 M24×1.5 160 ZG3/4 120 26 7 12 67 42 M48×1.5 95 55 22 40 230 Φ125 95 35 95 M30×1.5 190 ZG1 140 33 6 10 77 52 M64×2 105 70 27 45 267 Φ140 110 38 105 M33×1.5 215 ZG1 160 36 6 11 77 52 M72×2 110 80 27 50 275 Φ160 120 42 120 M36×1.5 240 ZG1 180 41 5 10 80 51 M80×2 132 90 27 55 304 ◆ SD（双出杆基本型） 液压油缸尺寸表 代号 缸径 A BB D DD E EE TG F ZM J LZ KK L MM P W Φ40 30 17 40 M12×1.5 70 ZG3/8 50 13 244 47 154 M20×1.5 64 22 17 30 Φ50 35 18 46 M14×1.5 85 ZG1/2 62 15 262 52 172 M24×1.5 68 28 19 30 Φ63 45 20 55 M16×1.5 100 ZG1/2 74 18 295 57 185 M30×1.5 75 35 19 35 Φ80 60 25 65 M20×1.5 125 ZG3/4 92 24 337 67 217 M39×1.5 85 45 22 35 Φ100 75 29 80 M24×1.5 160 ZG3/4 120 26...
