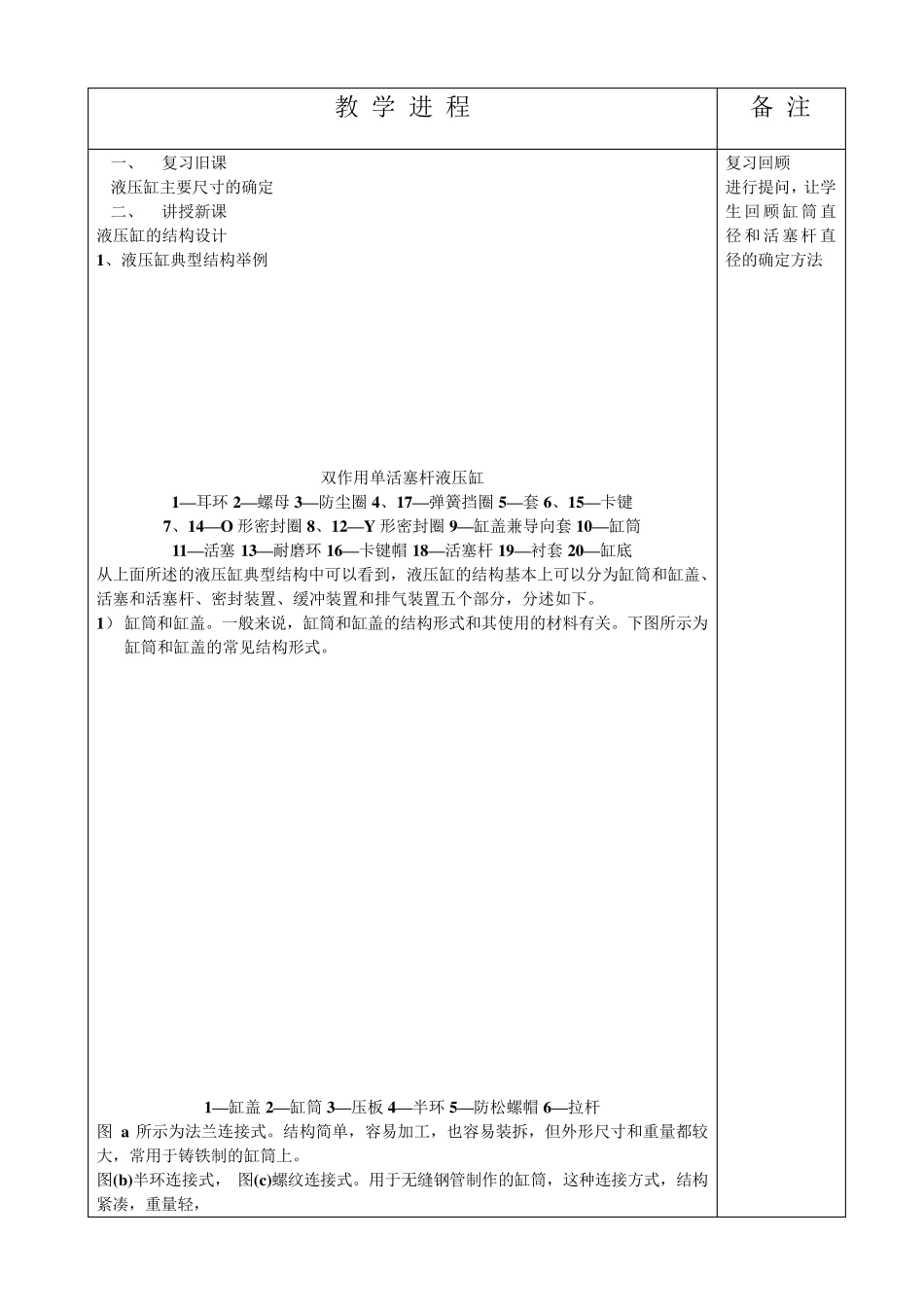

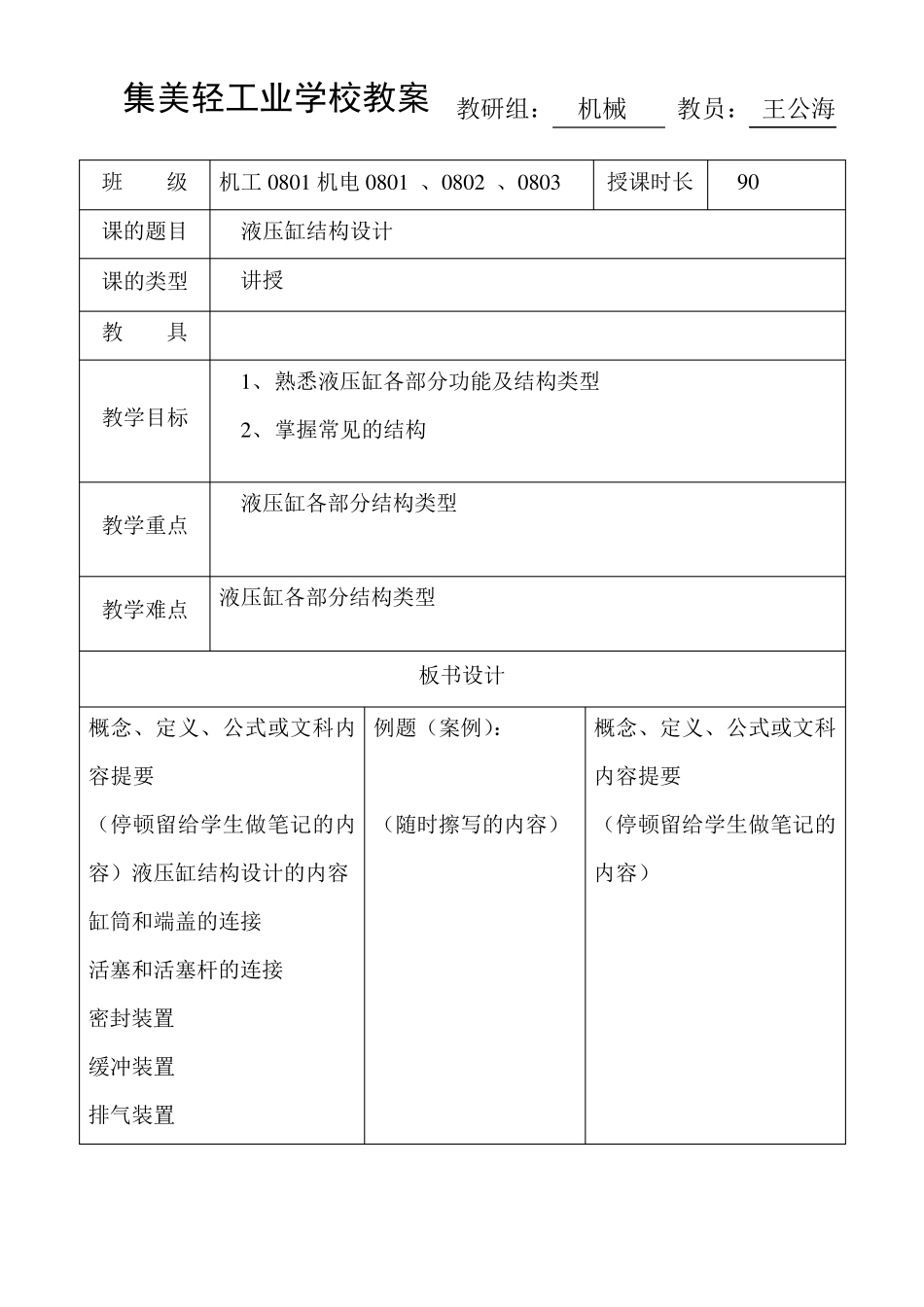

集美轻工业学校教案 教研组： 机械 教员： 王公海 班 级 机工0 8 0 1 机电0 8 0 1 、0 8 0 2 、0 8 0 3 授课时长 9 0 课的题目 液压缸结构设计 课的类型 讲授 教 具 教学目标 1 、 熟悉液压缸各部分功能及结构类型 2 、 掌握常见的结构 教学重点 液压缸各部分结构类型 教学难点 液压缸各部分结构类型 板书设计 概念、定义、公式或文科内容提要 （停顿留给学生做笔记的内容）液压缸结构设计的内容 缸筒和端盖的连接 活塞和活塞杆的连接 密封装置 缓冲装置 排气装置 例题（案例）： （随时擦写的内容） 概念、定义、公式或文科内容提要 （停顿留给学生做笔记的内容） 教 学 进 程 备 注 一、 复习旧课 液压缸主要尺寸的确定 二、 讲授新课 液压缸的结构设计 1、液压缸典型结构举例 双作用单活塞杆液压缸 1—耳环 2—螺母 3—防尘圈 4、17—弹簧挡圈 5—套 6、15—卡键 7、14—O 形密封圈 8、12—Y 形密封圈 9—缸盖兼导向套 10—缸筒 11—活塞 13—耐磨环 16—卡键帽 18—活塞杆 19—衬套 20—缸底 从上面所述的液压缸典型结构中可以看到，液压缸的结构基本上可以分为缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置和排气装置五个部分，分述如下。 1） 缸筒和缸盖。一般来说，缸筒和缸盖的结构形式和其使用的材料有关。下图所示为缸筒和缸盖的常见结构形式。 1—缸盖 2—缸筒 3—压板 4—半环 5—防松螺帽 6—拉杆 图 a 所示为法兰连接式。结构简单，容易加工，也容易装拆，但外形尺寸和重量都较大，常用于铸铁制的缸筒上。 图(b)半环连接式， 图(c)螺纹连接式。用于无缝钢管制作的缸筒，这种连接方式，结构紧凑，重量轻， 复习回顾 进行提问，让学生 回 顾 缸筒 直径 和 活 塞杆 直径的确定方法 图(d)拉杆连接式，具有加工和装配方便等优点，缺点是外廓尺寸和重量较大 图(e)焊接连接式，结构简单，尺寸小，焊后缸体有变形，使用少 2)活塞与活塞杆的连接 可以把短行程的液压缸的活塞杆与活塞做成一体，这是最简单的形式。但当行程较长时，这种整体式活塞组件的加工较费事，所以常把活塞与活塞杆分开制造，然后再连接成一体。下图所示为几种常见的活塞与活塞杆的连接形式。 图 a 所示为活塞与活塞杆之间采用螺母连接，它适用负载较小，受力无冲击的液压缸中。螺纹连接虽然结构简单，安装方便可靠，但在活塞杆上车螺纹将削弱其...
