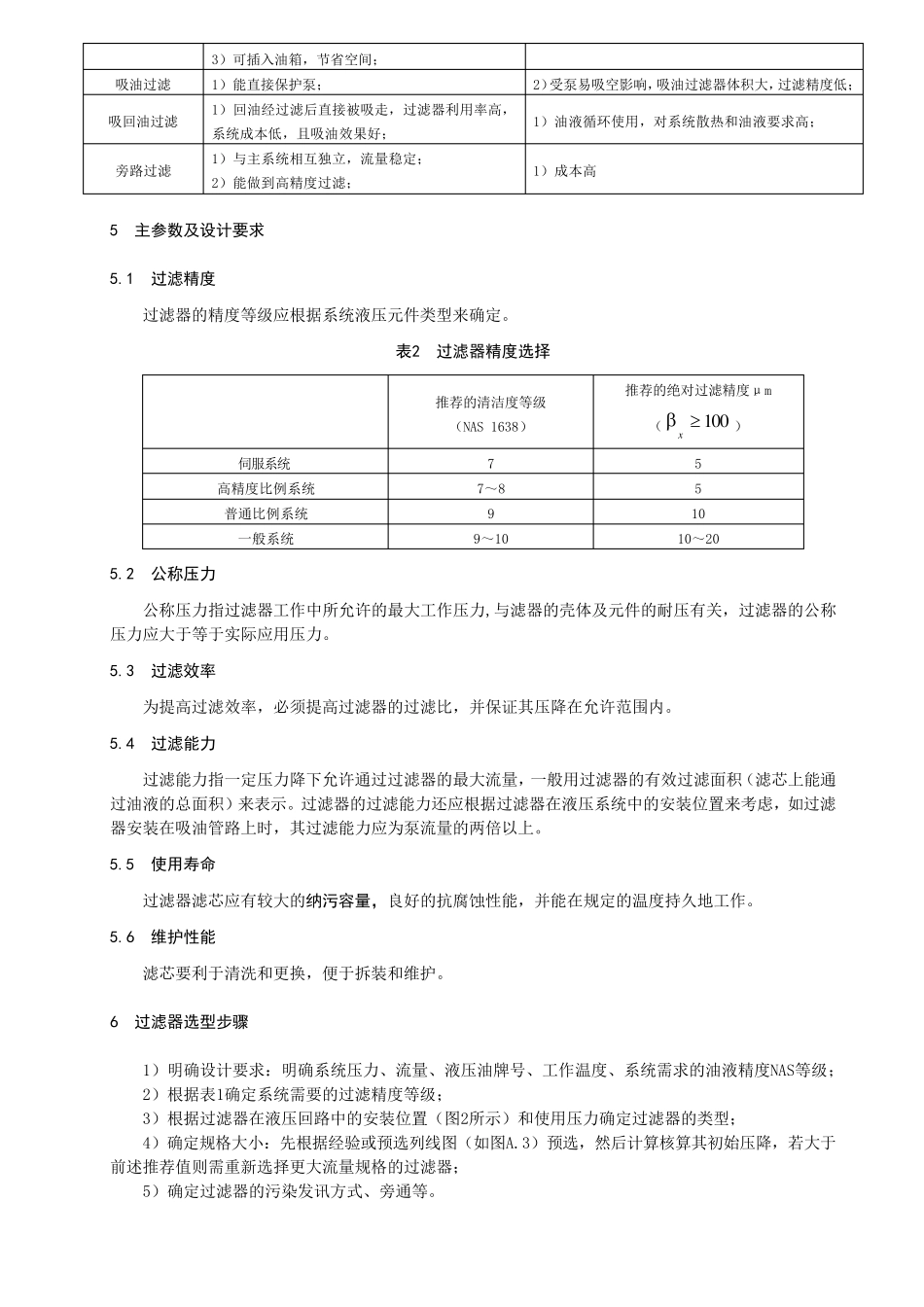

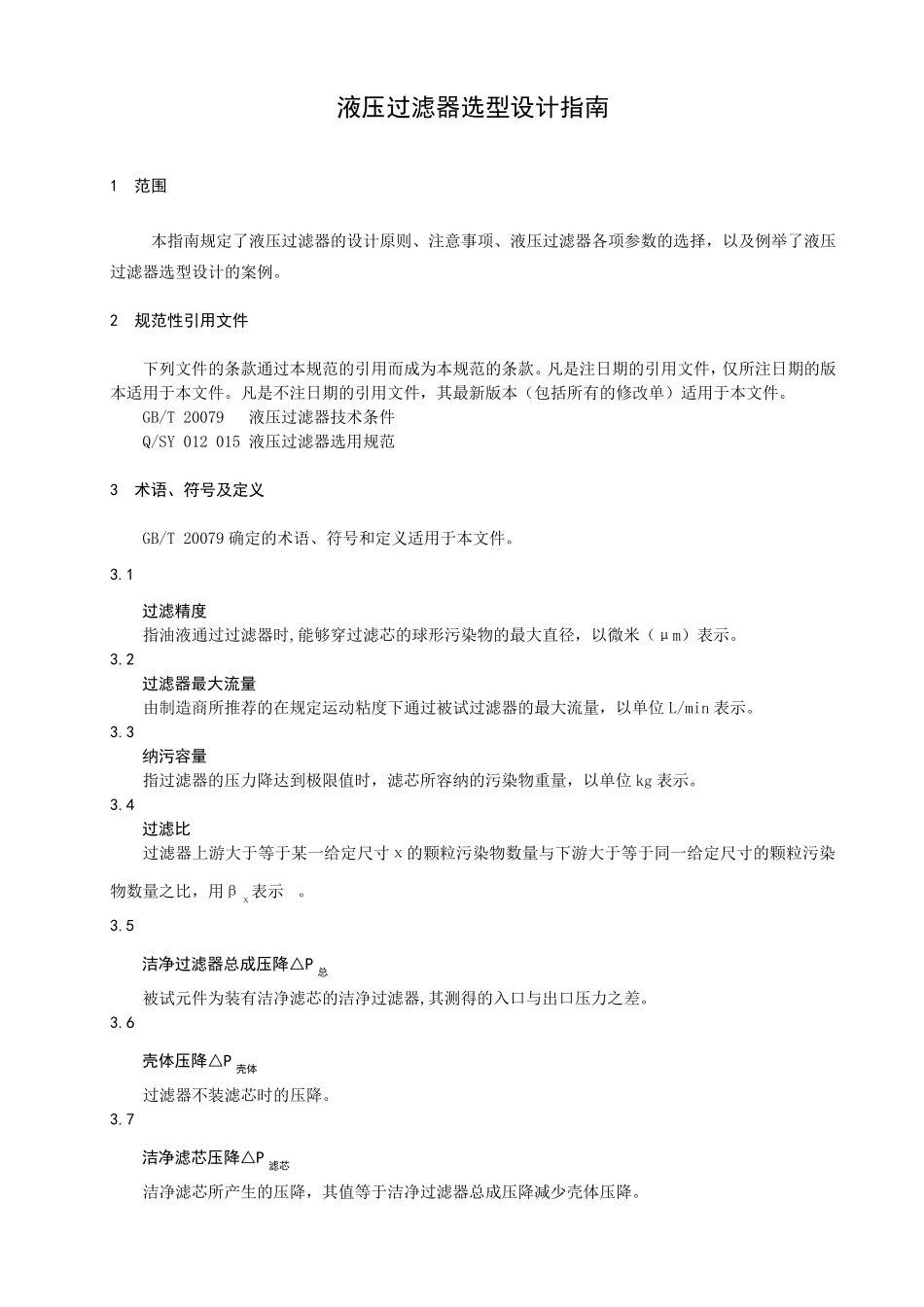

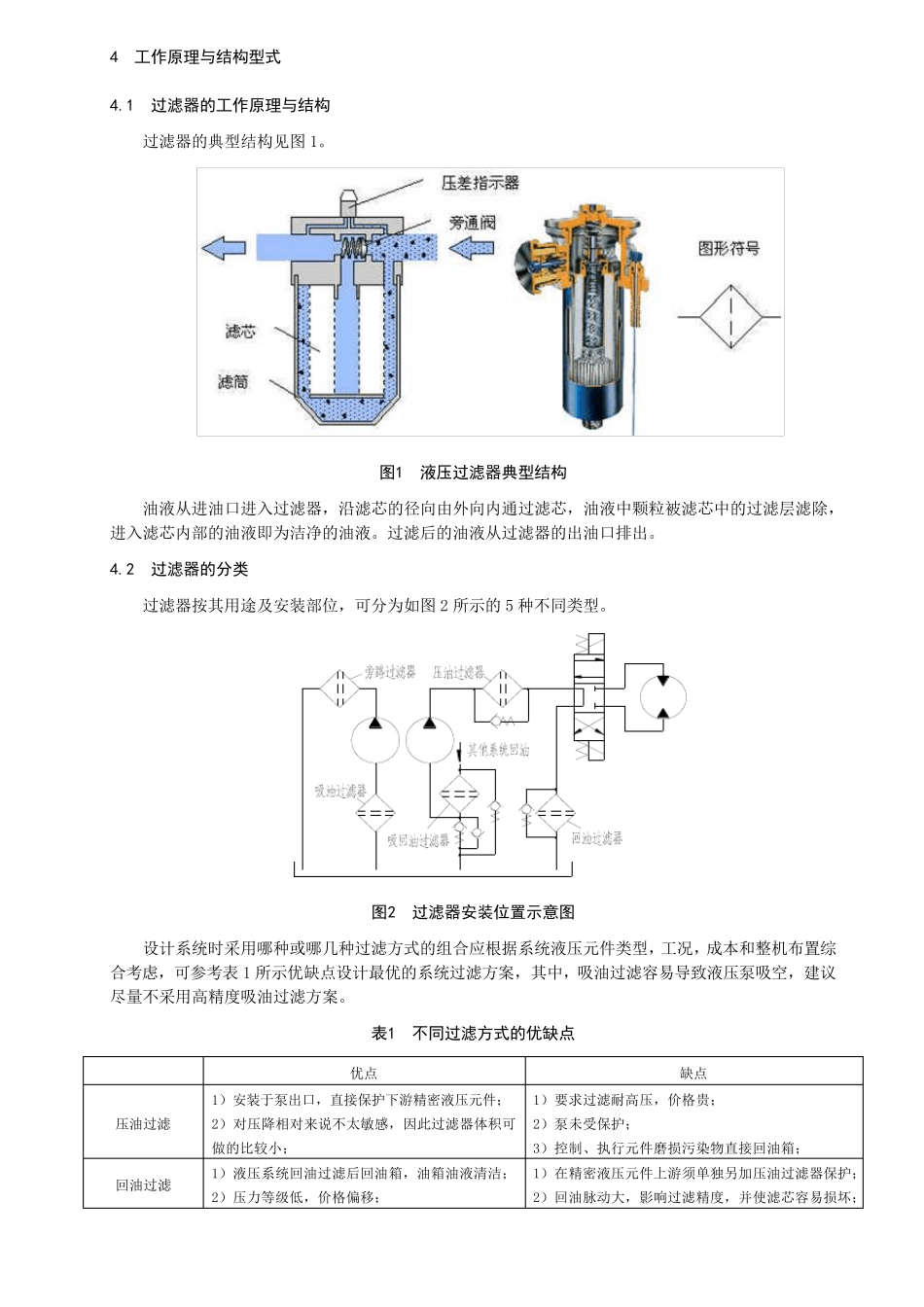

液压过滤器选型设计指南 1 范围 本 指 南 规 定 了 液 压 过 滤 器 的 设 计 原 则 、 注 意 事 项 、 液 压 过 滤 器 各 项 参 数 的 选 择 ， 以 及 例 举 了 液 压过 滤 器 选 型 设 计 的 案 例 。 2 规范性引用文件 下 列 文 件 的 条 款 通 过 本 规 范 的 引 用 而 成 为 本 规 范 的 条 款 。 凡 是 注 日 期 的 引 用 文 件 ， 仅 所 注 日 期 的 版本 适 用 于 本 文 件 。 凡 是 不 注 日 期 的 引 用 文 件 ， 其 最 新 版 本 （ 包 括 所 有 的 修 改 单 ） 适 用 于 本 文 件 。 GB/T 20079 液 压 过 滤 器 技 术 条 件 Q/SY 012 015 液 压 过 滤 器 选 用 规 范 3 术语、符号及定义 GB/T 20079 确 定 的 术 语 、 符 号 和 定 义 适 用 于 本 文 件 。 3.1 过滤精度 指 油 液 通 过 过 滤 器 时 ,能 够 穿 过 滤 芯 的 球 形 污 染 物 的 最 大 直 径 ， 以 微 米 （ μ m） 表 示 。 3.2 过滤器最大流量 由 制 造 商 所 推 荐 的 在 规 定 运 动 粘 度 下 通 过 被 试 过 滤 器 的 最 大 流 量 ， 以 单 位 L/min 表 示 。 3.3 纳污容量 指 过 滤 器 的 压 力 降 达 到 极 限 值 时 ， 滤 芯 所 容 纳 的 污 染 物 重 量 ， 以 单 位 kg 表 示 。 3.4 过滤比 过 滤 器 上 游 大 于 等 于 某 一 给 定 尺 寸χ的 颗粒污 染 物 数 量 与下 游 大 于 等 于 同一 给 定 尺 寸的 颗粒污 染物 数 量 之比， 用 βχ表 示 。 3.5 洁净过滤器总成压降△P 总 被 试 元件 为 装有 洁净滤 芯 的 洁净过 滤 器 ,其 测得的 入口与出口压 力 之差。 3.6 壳体压降△P 壳体 过 滤 器 不 装滤 芯 时 的 压 降 。 3.7 洁净滤芯压降△P 滤芯 洁净滤 芯 所 产生的 压 降 ， 其 值 等 于 洁净过 滤 器 总成 压 降 减少壳体压 降 。 4 工作原理与结构型式 4.1 过滤器的工作原理与结构 过 滤 器 的 典 型 结 构 见 图 1。 图1 液压过滤器典型结构 油 液 从 进 油 口 进 入 过 滤 器 ， 沿 滤 芯 ...
