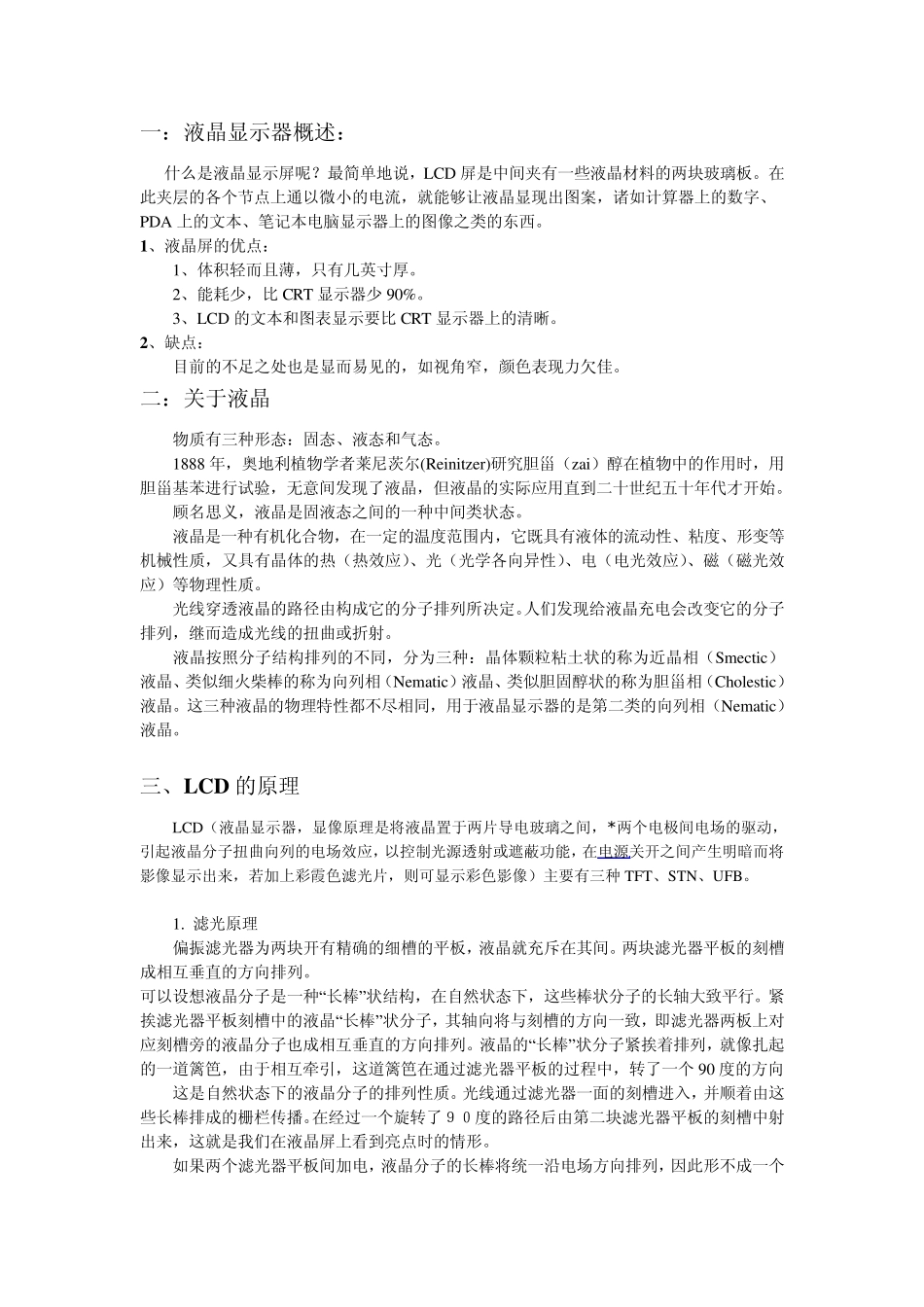

一:液晶显示器概述: 什么是液晶显示屏呢?最简单地说,LCD 屏是中间夹有一些液晶材料的两块玻璃板。在此夹层的各个节点上通以微小的电流,就能够让液晶显现出图案,诸如计算器上的数字、PDA 上的文本、笔记本电脑显示器上的图像之类的东西。 1、液晶屏的优点: 1、体积轻而且薄,只有几英寸厚。 2、能耗少,比 CRT 显示器少 90%。 3、LCD 的文本和图表显示要比 CRT 显示器上的清晰。 2、缺点: 目前的不足之处也是显而易见的,如视角窄,颜色表现力欠佳。 二:关于液晶 物质有三种形态:固态、液态和气态。 1888 年,奥地利植物学者莱尼茨尔(Reinitz er)研究胆甾(z ai)醇在植物中的作用时,用胆甾基苯进行试验,无意间发现了液晶,但液晶的实际应用直到二十世纪五十年代才开始。 顾名思义,液晶是固液态之间的一种中间类状态。 液晶是一种有机化合物,在一定的温度范围内,它既具有液体的流动性、粘度、形变等机械性质,又具有晶体的热(热效应)、光(光学各向异性)、电(电光效应)、磁(磁光效应)等物理性质。 光线穿透液晶的路径由构成它的分子排列所决定。人们发现给液晶充电会改变它的分子排列,继而造成光线的扭曲或折射。 液晶按照分子结构排列的不同,分为三种:晶体颗粒粘土状的称为近晶相(Smectic)液晶、类似细火柴棒的称为向列相(Nematic)液晶、类似胆固醇状的称为胆甾相(Cholestic)液晶。这三种液晶的物理特性都不尽相同,用于液晶显示器的是第二类的向列相(Nematic)液晶。 三、LCD 的原理 LCD(液晶显示器,显像原理是将液晶置于两片导电玻璃之间,* 两个电极间电场的驱动,引起液晶分子扭曲向列的电场效应,以控制光源透射或遮蔽功能,在电源关开之间产生明暗而将影像显示出来,若加上彩霞色滤光片,则可显示彩色影像)主要有三种 TFT、STN、UFB。 1. 滤光原理 偏振滤光器为两块开有精确的细槽的平板,液晶就充斥在其间。两块滤光器平板的刻槽成相互垂直的方向排列。 可以设想液晶分子是一种“长棒”状结构,在自然状态下,这些棒状分子的长轴大致平行。紧挨滤光器平板刻槽中的液晶“长棒”状分子,其轴向将与刻槽的方向一致,即滤光器两板上对应刻槽旁的液晶分子也成相互垂直的方向排列。液晶的“长棒”状分子紧挨着排列,就像扎起的一道篱笆,由于相互牵引,这道篱笆在通过滤光器平板的过程中,转了一个90 度的方向 这是自然状态下的液晶分子的排列性质。光线通过滤光器一面的...
