液晶显示器故障实例之驱动板VIP免费

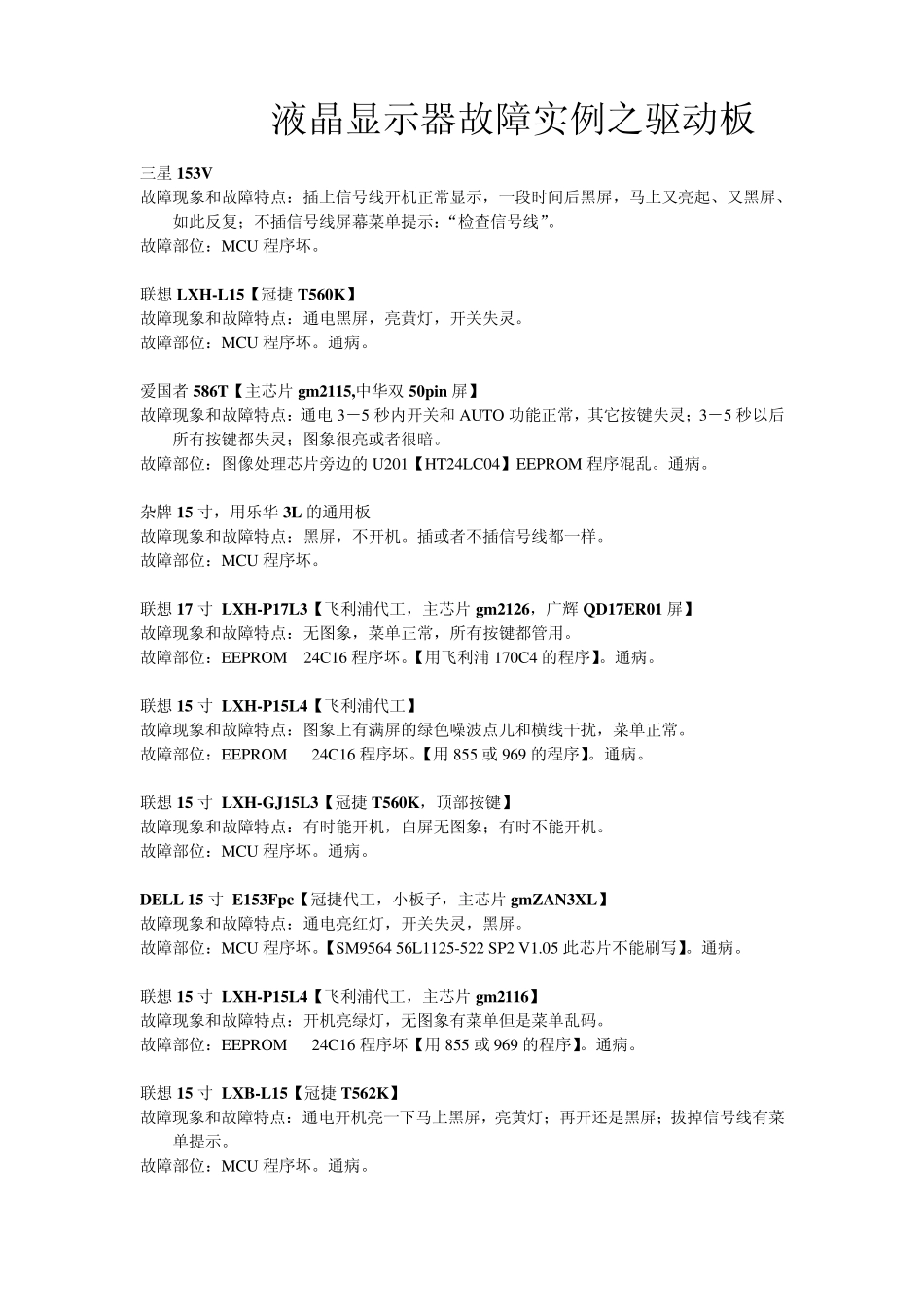

液晶显示器故障实例之驱动板_第1页
1/6
液晶显示器故障实例之驱动板_第2页
2/6
液晶显示器故障实例之驱动板_第3页
3/6
液晶显示器故障实例之驱动板 三星153V 故障现象和故障特点:插上信号线开机正常显示,一段时间后黑屏,马上又亮起、又黑屏、如此反复;不插信号线屏幕菜单提示:“检查信号线”。 故障部位:MCU 程序坏。 联想 LXH-L15【冠捷 T560K】 故障现象和故障特点:通电黑屏,亮黄灯,开关失灵。 故障部位:MCU 程序坏。通病。 爱国者 586T【主芯片 gm2115,中华双 50pin屏】 故障现象和故障特点:通电 3-5 秒内开关和AUTO 功能正常,其它按键失灵;3-5 秒以后所有按键都失灵;图象很亮或者很暗。 故障部位:图像处理芯片旁边的 U201【HT24LC04】EEPROM 程序混乱。通病。 杂牌 15 寸,用乐华 3L 的通用板 故障现象和故障特点:黑屏,不开机。插或者不插信号线都一样。 故障部位:MCU 程序坏。 联想 17 寸 LXH-P17L3【飞利浦代工,主芯片 gm2126,广辉 QD17ER01 屏】 故障现象和故障特点:无图象,菜单正常,所有按键都管用。 故障部位:EEPROM 24C16 程序坏。【用飞利浦 170C4 的程序】。通病。 联想 15 寸 LXH-P15L4【飞利浦代工】 故障现象和故障特点:图象上有满屏的绿色噪波点儿和横线干扰,菜单正常。 故障部位:EEPROM 24C16 程序坏。【用 855 或 969 的程序】。通病。 联想 15 寸 LXH-GJ15L3【冠捷 T560K,顶部按键】 故障现象和故障特点:有时能开机,白屏无图象;有时不能开机。 故障部位:MCU 程序坏。通病。 DELL 15 寸 E153Fpc【冠捷代工,小板子,主芯片 gmZAN3XL】 故障现象和故障特点:通电亮红灯,开关失灵,黑屏。 故障部位:MCU 程序坏。【SM9564 56L1125-522 SP2 V1.05 此芯片不能刷写】。通病。 联想 15 寸 LXH-P15L4【飞利浦代工,主芯片 gm2116】 故障现象和故障特点:开机亮绿灯,无图象有菜单但是菜单乱码。 故障部位:EEPROM 24C16 程序坏【用 855 或 969 的程序】。通病。 联想 15 寸 LXB-L15【冠捷 T562K】 故障现象和故障特点:通电开机亮一下马上黑屏,亮黄灯;再开还是黑屏;拔掉信号线有菜单提示。 故障部位:MCU 程序坏。通病。 LG 未来窗15 寸563LS【LB563B-EA】 故障现象和故障特点:图象抖动,有满屏的横线干扰,分辨率越低越严重。 故障部位:驱动板上的电解电容C23、C48【100UF/16V】漏电,外表看不出损坏。通病。注意:这两只电解必须用原容量代换,否则会黑屏、灯闪。 杂牌 15 寸,用乐华 3L 的通用板...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

液晶显示器故障实例之驱动板
