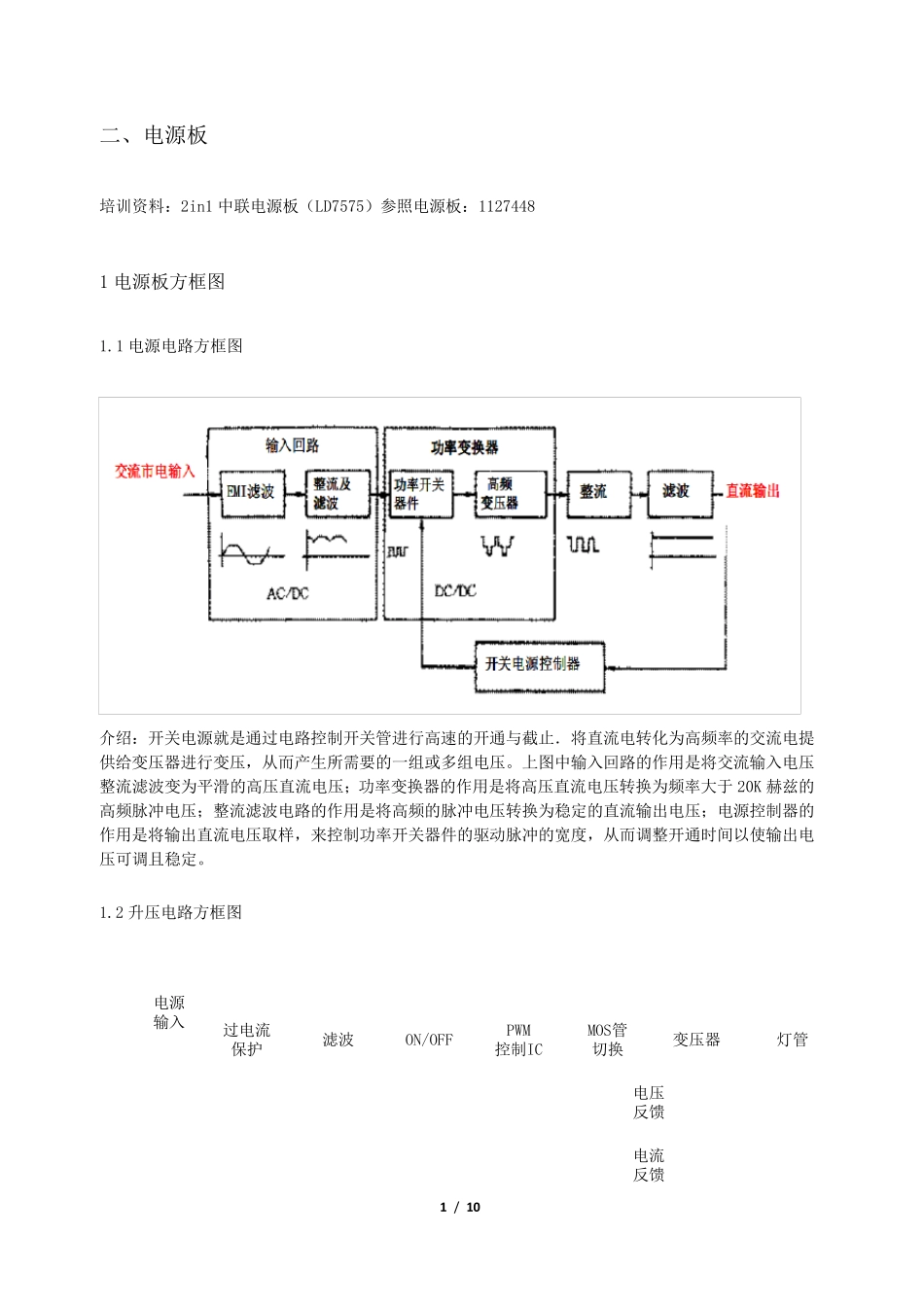

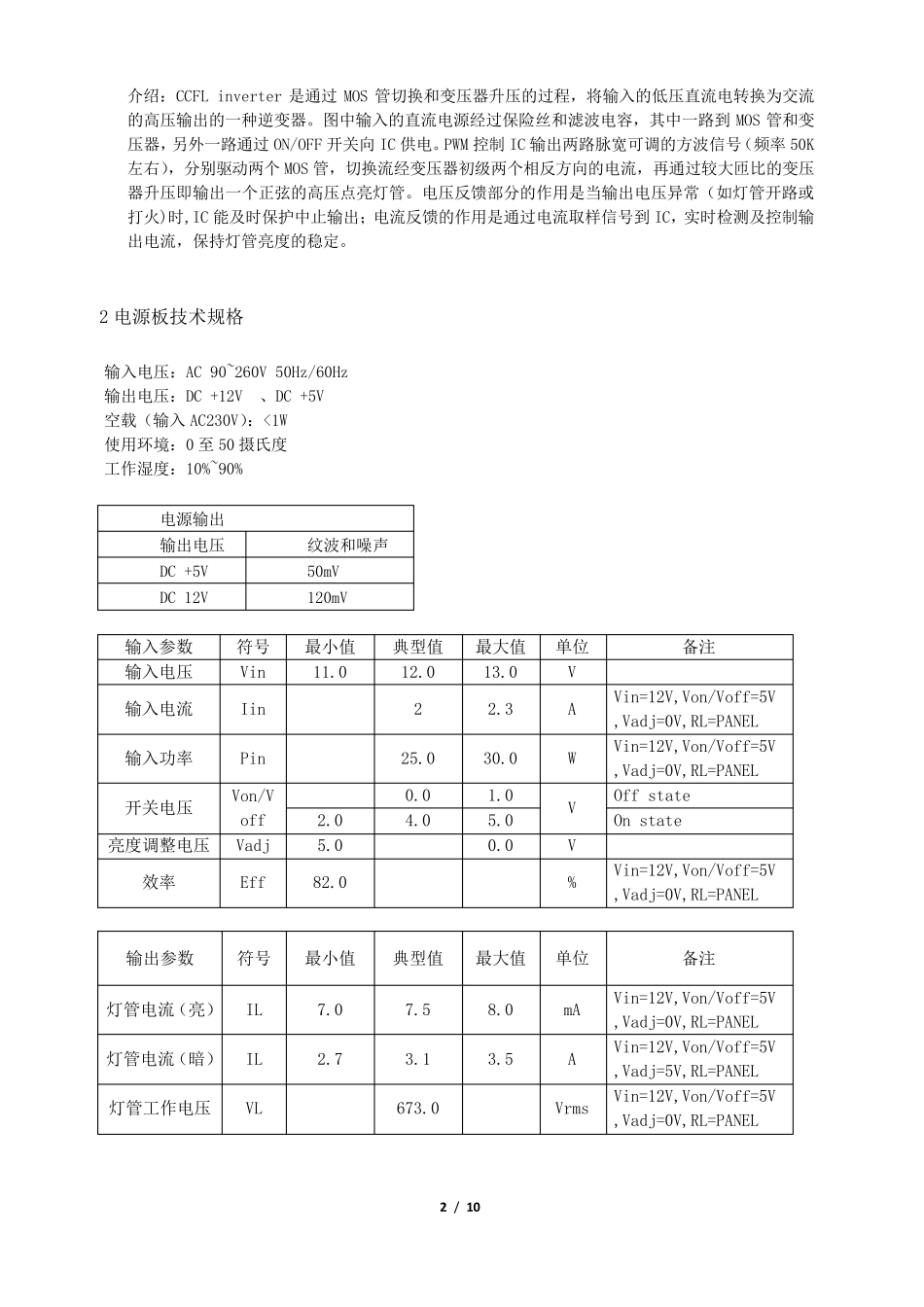

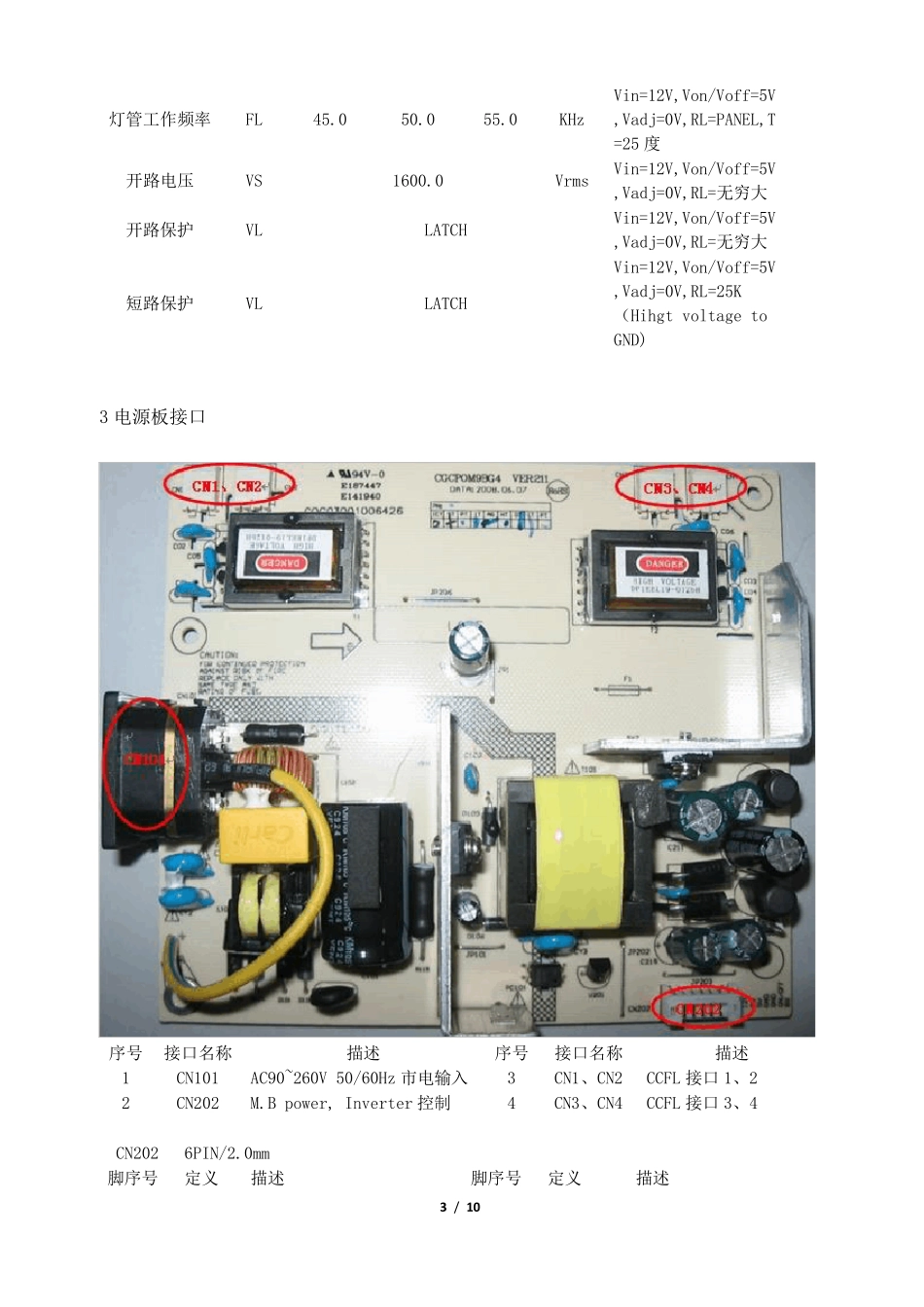

1 / 10 二、电源板 培训资料：2in1 中联电源板（LD7575）参照电源板：1127448 1 电源板方框图 1.1 电源电路方框图 介绍：开关电源就是通过电路控制开关管进行高速的开通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压。上图中输入回路的作用是将交流输入电压整流滤波变为平滑的高压直流电压；功率变换器的作用是将高压直流电压转换为频率大于 20K 赫兹的高频脉冲电压；整流滤波电路的作用是将高频的脉冲电压转换为稳定的直流输出电压；电源控制器的作用是将输出直流电压取样，来控制功率开关器件的驱动脉冲的宽度，从而调整开通时间以使输出电压可调且稳定。 1.2 升压电路方框图 过电流保护电源输入滤波ON/OFFPWM控制ICMOS管切换变压器灯管电压反馈电流反馈 2 / 10 介绍：CCFL inverter 是通过MOS 管切换和变压器升压的过程，将输入的低压直流电转换为交流的高压输出的一种逆变器。图中输入的直流电源经过保险丝和滤波电容，其中一路到MOS 管和变压器，另外一路通过ON/OFF 开关向IC 供电。PWM 控制IC 输出两路脉宽可调的方波信号（频率50K左右），分别驱动两个MOS 管，切换流经变压器初级两个相反方向的电流，再通过较大匝比的变压器升压即输出一个正弦的高压点亮灯管。电压反馈部分的作用是当输出电压异常（如灯管开路或打火)时,IC 能及时保护中止输出；电流反馈的作用是通过电流取样信号到IC，实时检测及控制输出电流，保持灯管亮度的稳定。 2 电源板技术规格 输入电压：AC 90~260V 50Hz/60Hz 输出电压：DC +12V 、DC +5V 空载（输入AC230V）：<1W 使用环境：0 至 50 摄氏度 工作湿度：10%~90% 电源输出 输出电压 纹波和噪声 DC +5V 50mV DC 12V 120mV 输入参数 符号 最小值 典型值 最大值 单位 备注 输入电压 Vin 11.0 12.0 13.0 V 输入电流 Iin 2 2.3 A Vin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL 输入功率 Pin 25.0 30.0 W Vin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL 开关电压 Von/Voff 0.0 1.0 V Off state 2.0 4.0 5.0 On state 亮度调整电压 Vadj 5.0 0.0 V 效率 Eff 82.0 % Vin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL 输出参数 符号 最小值 典型值 最大值 单位 备注 灯管电流（亮） IL 7.0 7.5 8.0 mA Vin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL 灯管电流（暗） IL 2.7 3.1 3.5 A...
