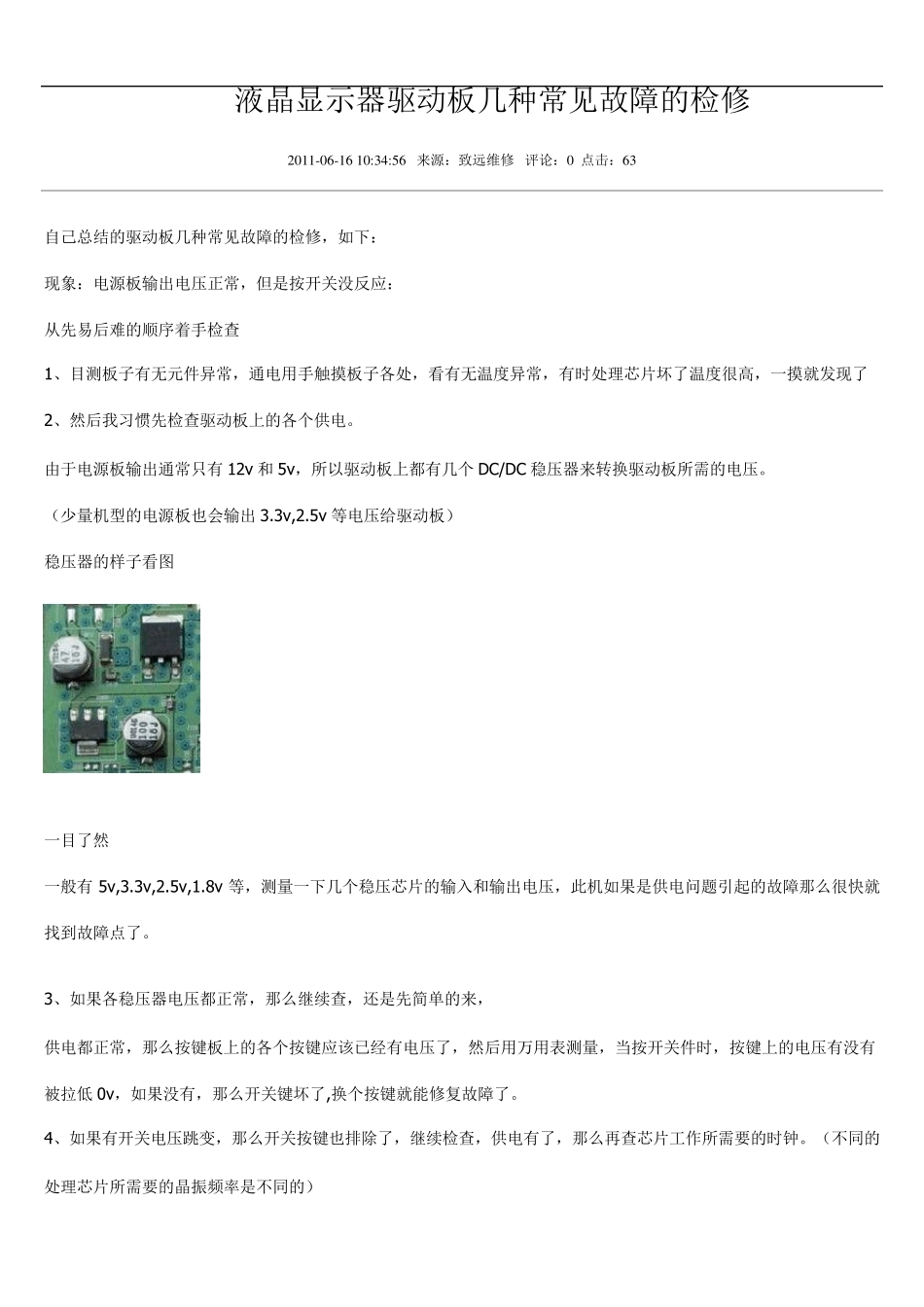

液晶显示器驱动板几种常见故障的检修 2011-06-16 10:34:56 来源：致远维修 评论：0 点击：63 自己总结的驱动板几种常见故障的检修，如下： 现象：电源板输出电压正常，但是按开关没反应： 从先易后难的顺序着手检查 1、目测板子有无元件异常，通电用手触摸板子各处，看有无温度异常，有时处理芯片坏了温度很高，一摸就发现了 2、然后我习惯先检查驱动板上的各个供电。 由于电源板输出通常只有 12v和 5v，所以驱动板上都有几个 DC/DC 稳压器来转换驱动板所需的电压。 （少量机型的电源板也会输出3.3v,2.5v等电压给驱动板） 稳压器的样子看图 一目了然 一般有 5v,3.3v,2.5v,1.8v等，测量一下几个稳压芯片的输入和输出电压，此机如果是供电问题引起的故障那么很快就找到故障点了。 3、如果各稳压器电压都正常，那么继续查，还是先简单的来， 供电都正常，那么按键板上的各个按键应该已经有电压了，然后用万用表测量，当按开关件时，按键上的电压有没有被拉低 0v，如果没有，那么开关键坏了,换个按键就能修复故障了。 4、如果有开关电压跳变，那么开关按键也排除了，继续检查，供电有了，那么再查芯片工作所需要的时钟。（不同的处理芯片所需要的晶振频率是不同的） 用万用表测晶振两端电压有无压差，当然这样只能大概判断下，有示波器看波形当然最好。 5、mcu 芯片工作所需的时钟也有了，再检查芯片工作所需条件复位，因为芯片 pdf 不好找，而且即使找到了，不同厂商定义的引脚可能也不同，费时间。 一般复位都是由一个电容一个电阻二个二极管产生的，如图， 看下板子上元件的排列,大概的判断下，如下图 图中这块板子比较容易找，mcu旁边很明显的两个红玻璃二极管 mcu微处理器工作条件都有了（有的板子处理芯片和mcu是集成在一个芯片的，有的是分开的，道理是一样的），但是mcu要开始工作必须配合软件的控制才能完成相应的操作，所以 引起按开关键却不开机也与 muc 程序有关（维修中碰到程序引起不开机的问题挺多的），这就需要刷程序了 还有就是非驱动板本身的故障，比如按键板上的电阻变质，开路，电容不良，短路，也会造成不开机，我比较喜欢倾向暴力，直接用烙铁挑完所有电容 屏的原因也会引起不开机，比如屏供电短路了，这个好判断，断开屏线连接，驱动板就正常了 （如果驱动板的mcu是卡座的要注意是否是mcu接触不良） 如此一番还不行，我就只能换通用板了 没有屏供电引起白屏 屏供电是由驱动板控制的...
