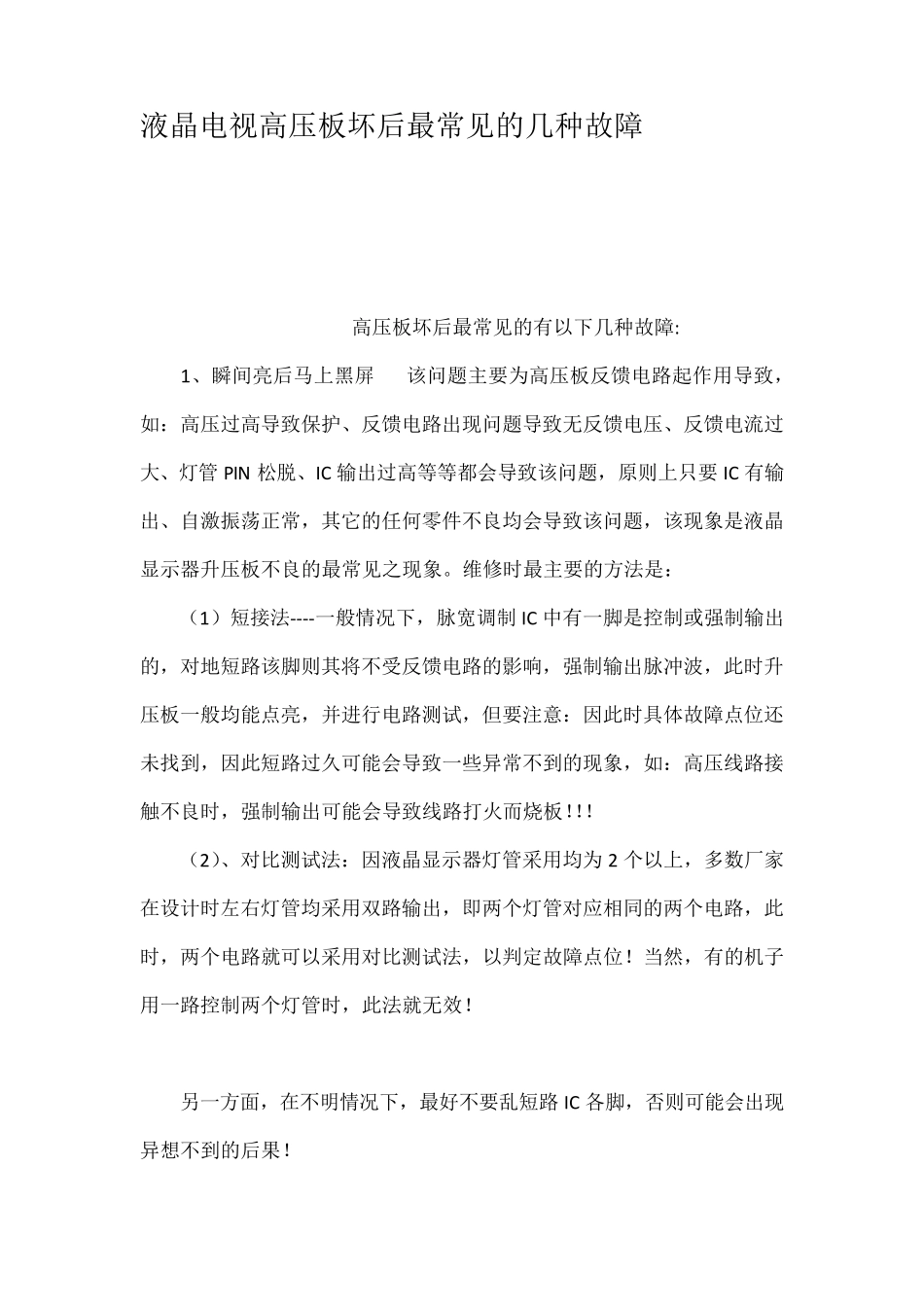

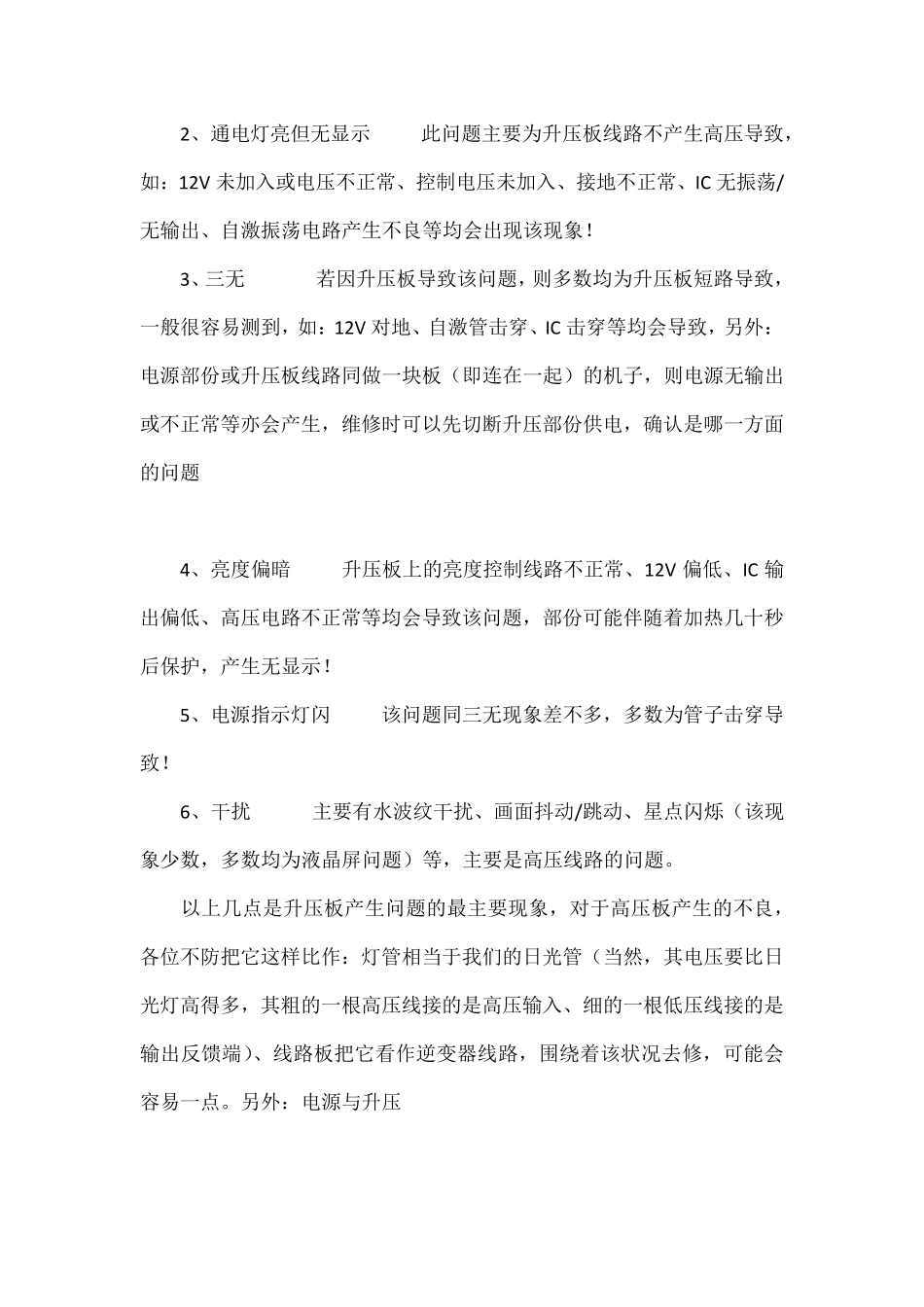

液晶电视高压板坏后最常见的几种故障 高压板坏后最常见的有以下几种故障: 1、瞬间亮后马上黑屏 该问题主要为高压板反馈电路起作用导致,如:高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管 PIN 松脱、IC 输出过高等等都会导致该问题,原则上只要 IC 有输出、自激振荡正常,其它的任何零件不良均会导致该问题,该现象是液晶显示器升压板不良的最常见之现象。维修时最主要的方法是: (1)短接法----一般情况下,脉宽调制 IC 中有一脚是控制或强制输出的,对地短路该脚则其将不受反馈电路的影响,强制输出脉冲波,此时升压板一般均能点亮,并进行电路测试,但要注意:因此时具体故障点位还未找到,因此短路过久可能会导致一些异常不到的现象,如:高压线路接触不良时,强制输出可能会导致线路打火而烧板!!! (2)、对比测试法:因液晶显示器灯管采用均为 2 个以上,多数厂家在设计时左右灯管均采用双路输出,即两个灯管对应相同的两个电路,此时,两个电路就可以采用对比测试法,以判定故障点位!当然,有的机子用一路控制两个灯管时,此法就无效! 另一方面,在不明情况下,最好不要乱短路 IC 各脚,否则可能会出现异想不到的后果! 2、通电灯亮但无显示 此问题主要为升压板线路不产生高压导致,如:12V 未加入或电压不正常、控制电压未加入、接地不正常、IC 无振荡/无输出、自激振荡电路产生不良等均会出现该现象! 3、三无 若因升压板导致该问题,则多数均为升压板短路导致,一般很容易测到,如:12V 对地、自激管击穿、IC 击穿等均会导致,另外:电源部份或升压板线路同做一块板(即连在一起)的机子,则电源无输出或不正常等亦会产生,维修时可以先切断升压部份供电,确认是哪一方面的问题 4、亮度偏暗 升压板上的亮度控制线路不正常、12V 偏低、IC 输出偏低、高压电路不正常等均会导致该问题,部份可能伴随着加热几十秒后保护,产生无显示! 5、电源指示灯闪 该问题同三无现象差不多,多数为管子击穿导致! 6、干扰 主要有水波纹干扰、画面抖动/跳动、星点闪烁(该现象少数,多数均为液晶屏问题)等,主要是高压线路的问题。 以上几点是升压板产生问题的最主要现象,对于高压板产生的不良,各位不防把它这样比作:灯管相当于我们的日光管(当然,其电压要比日光灯高得多,其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端)、线路板把它看作逆变器线路,围绕着...
