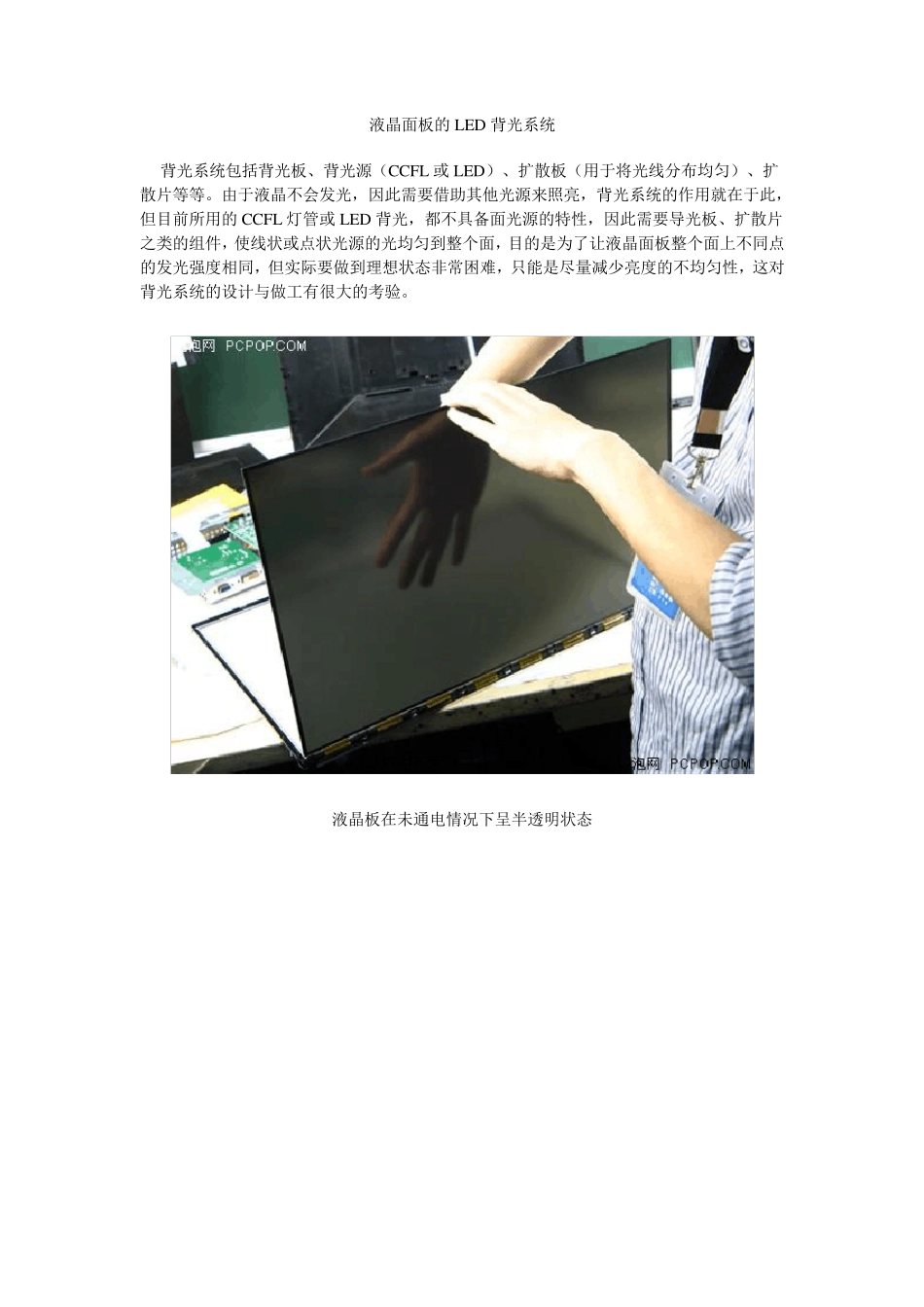

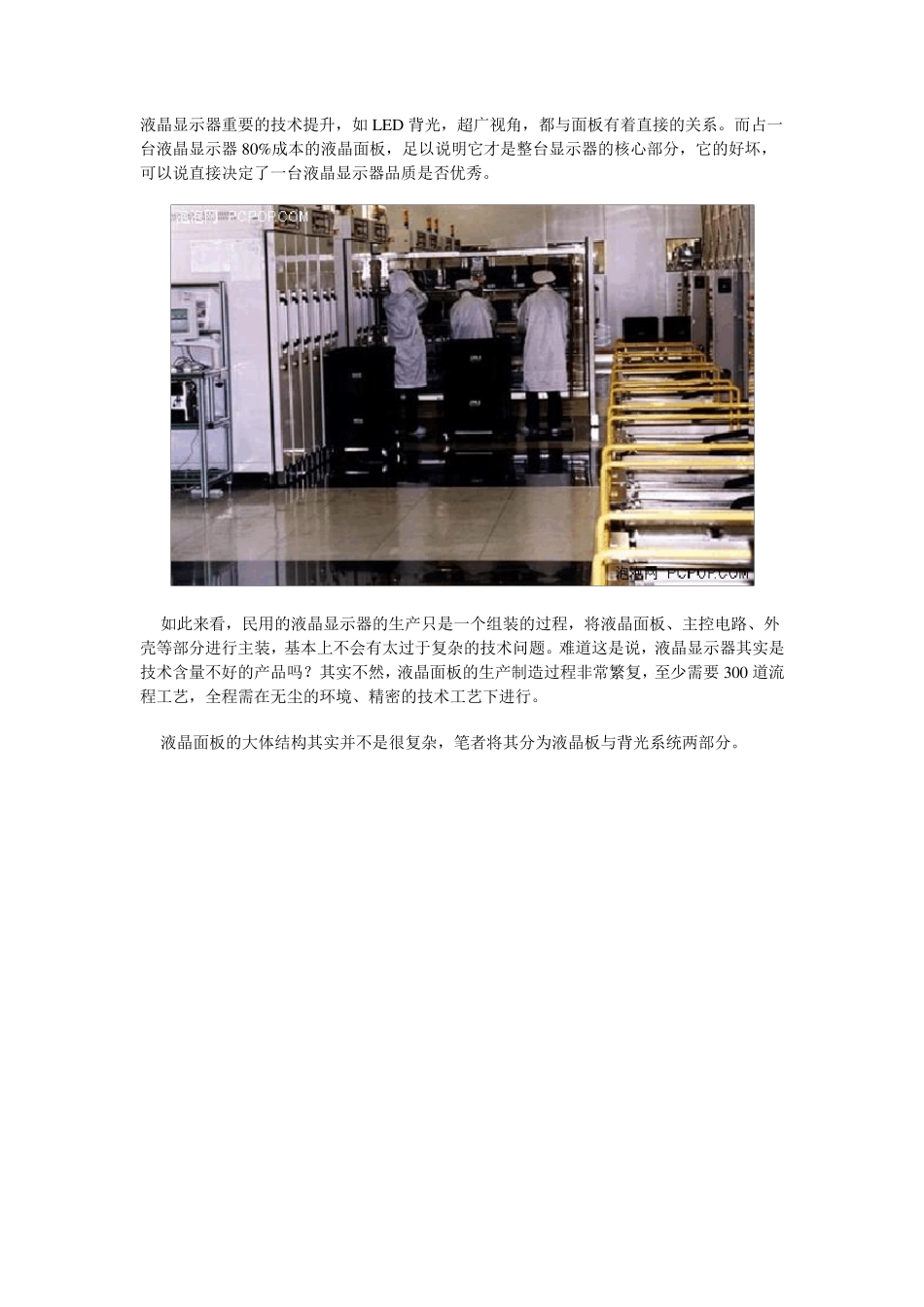

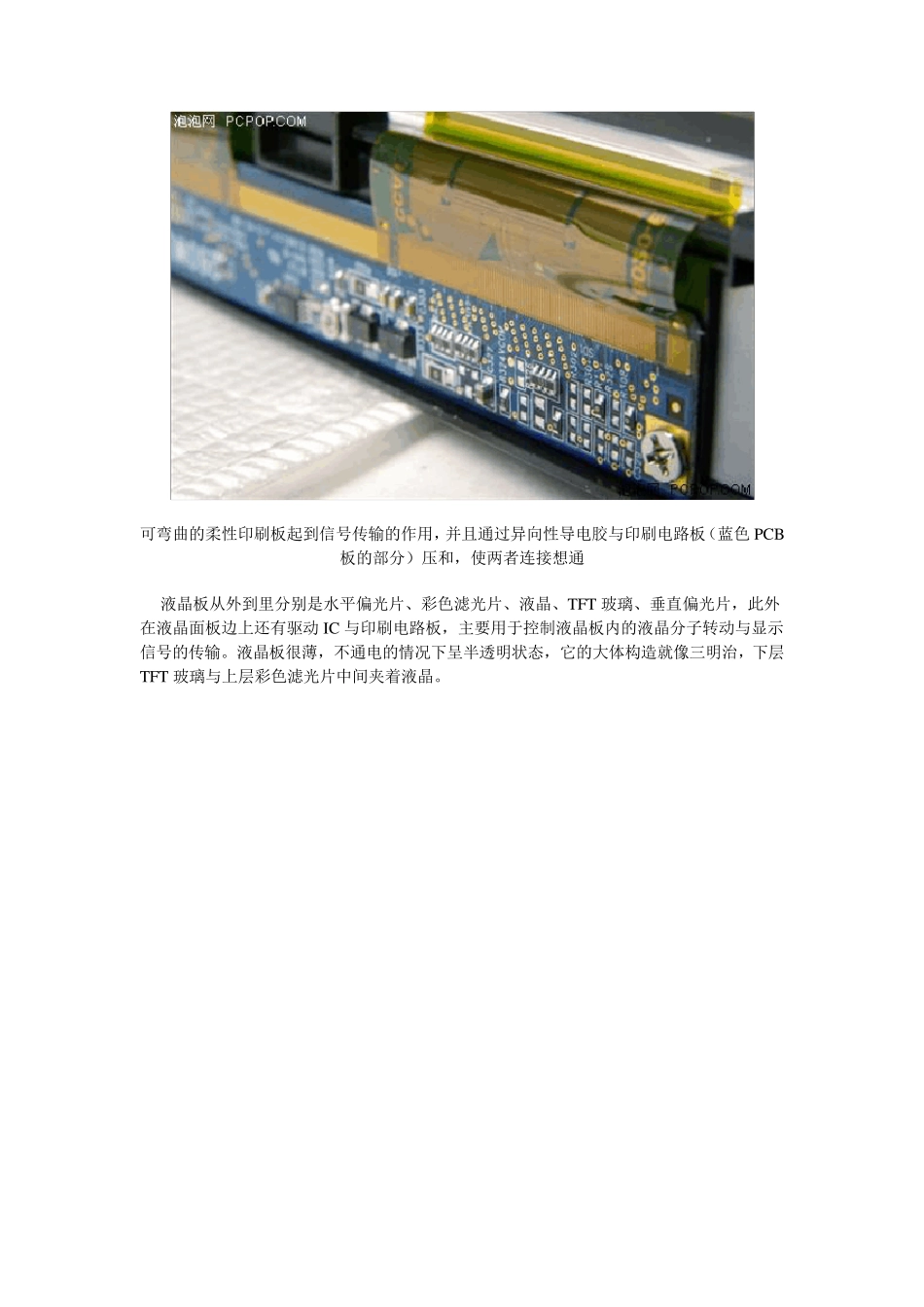

液晶显示器重要的技术提升，如LED 背光，超广视角，都与面板有着直接的关系。而占一台液晶显示器80%成本的液晶面板，足以说明它才是整台显示器的核心部分，它的好坏，可以说直接决定了一台液晶显示器品质是否优秀。 如此来看，民用的液晶显示器的生产只是一个组装的过程，将液晶面板、主控电路、外壳等部分进行主装，基本上不会有太过于复杂的技术问题。难道这是说，液晶显示器其实是技术含量不好的产品吗？其实不然，液晶面板的生产制造过程非常繁复，至少需要300 道流程工艺，全程需在无尘的环境、精密的技术工艺下进行。 液晶面板的大体结构其实并不是很复杂，笔者将其分为液晶板与背光系统两部分。 液晶面板的LED 背光系统 背光系统包括背光板、背光源（CCFL 或 LED）、扩散板（用于将光线分布均匀）、扩散片等等。由于液晶不会发光，因此需要借助其他光源来照亮，背光系统的作用就在于此，但目前所用的CCFL 灯管或 LED 背光，都不具备面光源的特性，因此需要导光板、扩散片之类的组件，使线状或点状光源的光均匀到整个面，目的是为了让液晶面板整个面上不同点的发光强度相同，但实际要做到理想状态非常困难，只能是尽量减少亮度的不均匀性，这对背光系统的设计与做工有很大的考验。 液晶板在未通电情况下呈半透明状态 可弯曲的柔性印刷板起到信号传输的作用，并且通过异向性导电胶与印刷电路板（蓝色PCB板的部分）压和，使两者连接想通 液晶板从外到里分别是水平偏光片、彩色滤光片、液晶、TFT 玻璃、垂直偏光片，此外在液晶面板边上还有驱动 IC 与印刷电路板，主要用于控制液晶板内的液晶分子转动与显示信号的传输。液晶板很薄，不通电的情况下呈半透明状态，它的大体构造就像三明治，下层TFT 玻璃与上层彩色滤光片中间夹着液晶。 微观液晶面板，会看到红绿蓝为一组三原色，一般一组或两组为一个像素 液晶具备固态晶体的光线折射性质，同时具备液体的流动特性，在电极的驱动下，可以按照主控想要的方式进行排列，控制光线透过的强弱，然后在彩色滤光片上，通过红、绿、蓝三基色进行每个像素的调色，最终得到完整画面影像。 按照功能的划分可以将液晶面板分为液晶板与背光系统部分，而要生产一块液晶面板，却需要经过“前段Array 制程、中段Cell 制程、后段模组组装” 三个复杂的过程。今天我们将在此，为大家详细介绍液晶面板的生产制造流程。 ★ 文中大部分图片截自友达官网以及网络收集 前段Array 制程:薄膜/...
