深圳市施工图设计及审查常见疑难问题结构解析汇编VIP免费

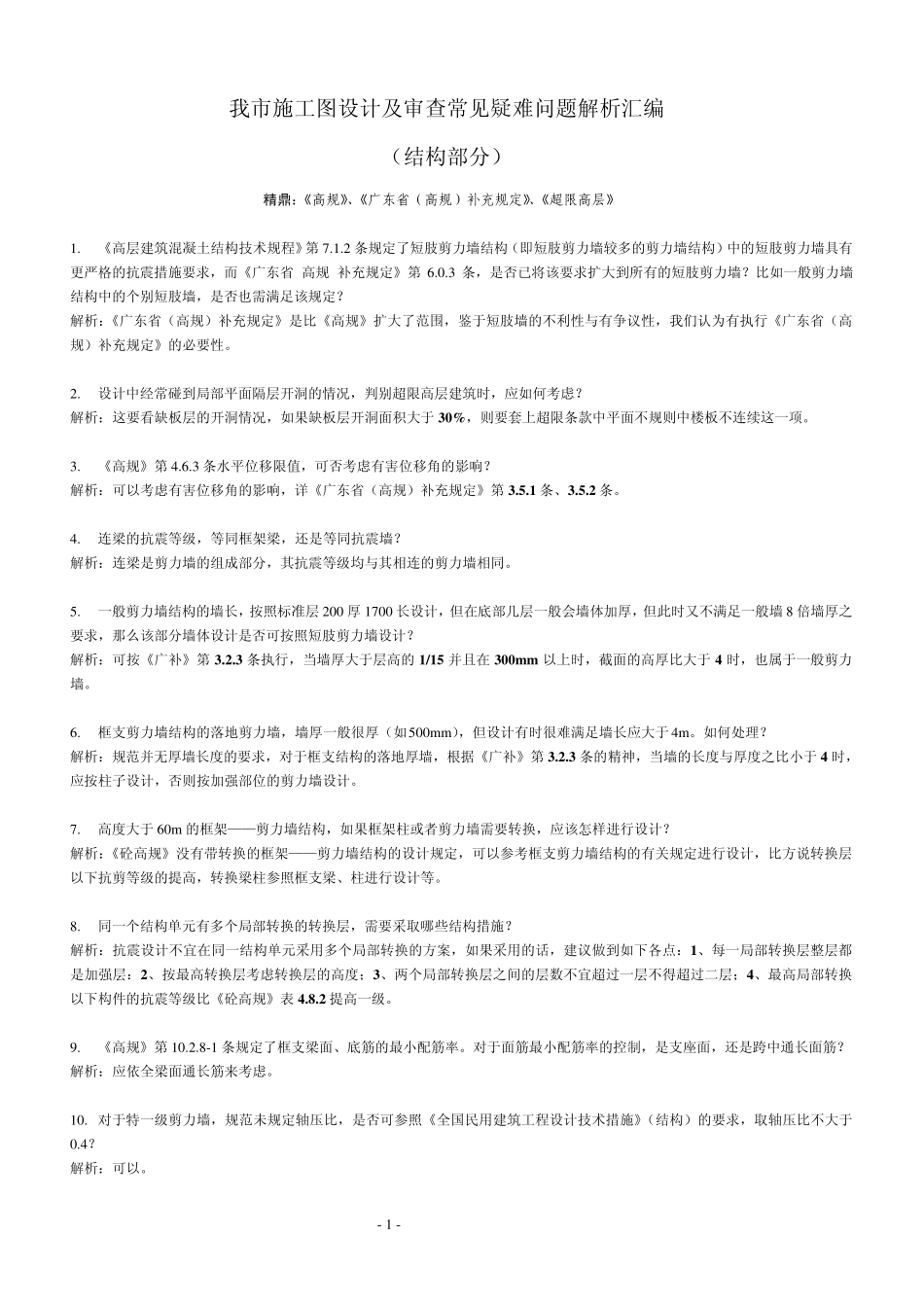

我市施工图设计及审查常见疑难问题解析汇编 （结构部分） 精鼎：《高规》、《广东省（高规）补充规定》、《超限高层》 1. 《高层建筑混凝土结构技术规程》第 7.1.2 条规定了短肢剪力墙结构（即短肢剪力墙较多的剪力墙结构）中的短肢剪力墙具有更严格的抗震措施要求，而《广东省<高规>补充规定》第 6.0.3 条，是否已将该要求扩大到所有的短肢剪力墙？比如一般剪力墙结构中的个别短肢墙，是否也需满足该规定？ 解析：《广东省（高规）补充规定》是比《高规》扩大了范围，鉴于短肢墙的不利性与有争议性，我们认为有执行《广东省（高规）补充规定》的必要性。 2. 设计中经常碰到局部平面隔层开洞的情况，判别超限高层建筑时，应如何考虑？ 解析：这要看缺板层的开洞情况，如果缺板层开洞面积大于 30%，则要套上超限条款中平面不规则中楼板不连续这一项。 3. 《高规》第 4.6.3 条水平位移限值，可否考虑有害位移角的影响？ 解析：可以考虑有害位移角的影响，详《广东省（高规）补充规定》第 3.5.1 条、3.5.2 条。 4. 连梁的抗震等级，等同框架梁，还是等同抗震墙？ 解析：连梁是剪力墙的组成部分，其抗震等级均与其相连的剪力墙相同。 5. 一般剪力墙结构的墙长，按照标准层 200 厚1700 长设计，但在底部几层一般会墙体加厚，但此时又不满足一般墙 8 倍墙厚之要求，那么该部分墙体设计是否可按照短肢剪力墙设计？ 解析：可按《广补》第 3.2.3 条执行，当墙厚大于层高的 1/15 并且在300m m 以上时，截面的高厚比大于 4 时，也属于一般剪力墙。 6. 框支剪力墙结构的落地剪力墙，墙厚一般很厚（如500m m ），但设计有时很难满足墙长应大于 4m 。如何处理？ 解析：规范并无厚墙长度的要求，对于框支结构的落地厚墙，根据《广补》第 3.2.3 条的精神，当墙的长度与厚度之比小于 4 时，应按柱子设计，否则按加强部位的剪力墙设计。 7. 高度大于 60m 的框架——剪力墙结构，如果框架柱或者剪力墙需要转换，应该怎样进行设计？ 解析：《砼高规》没有带转换的框架——剪力墙结构的设计规定，可以参考框支剪力墙结构的有关规定进行设计，比方说转换层以下抗剪等级的提高，转换梁柱参照框支梁、柱进行设计等。 8. 同一个结构单元有多个局部转换的转换层，需要采取哪些结构措施？ 解析：抗震设计不宜在同一结构单元采用多个局部转换的方案，如果采用的话，建议做到如下各点：1、每一局部转换层整层都是加...
