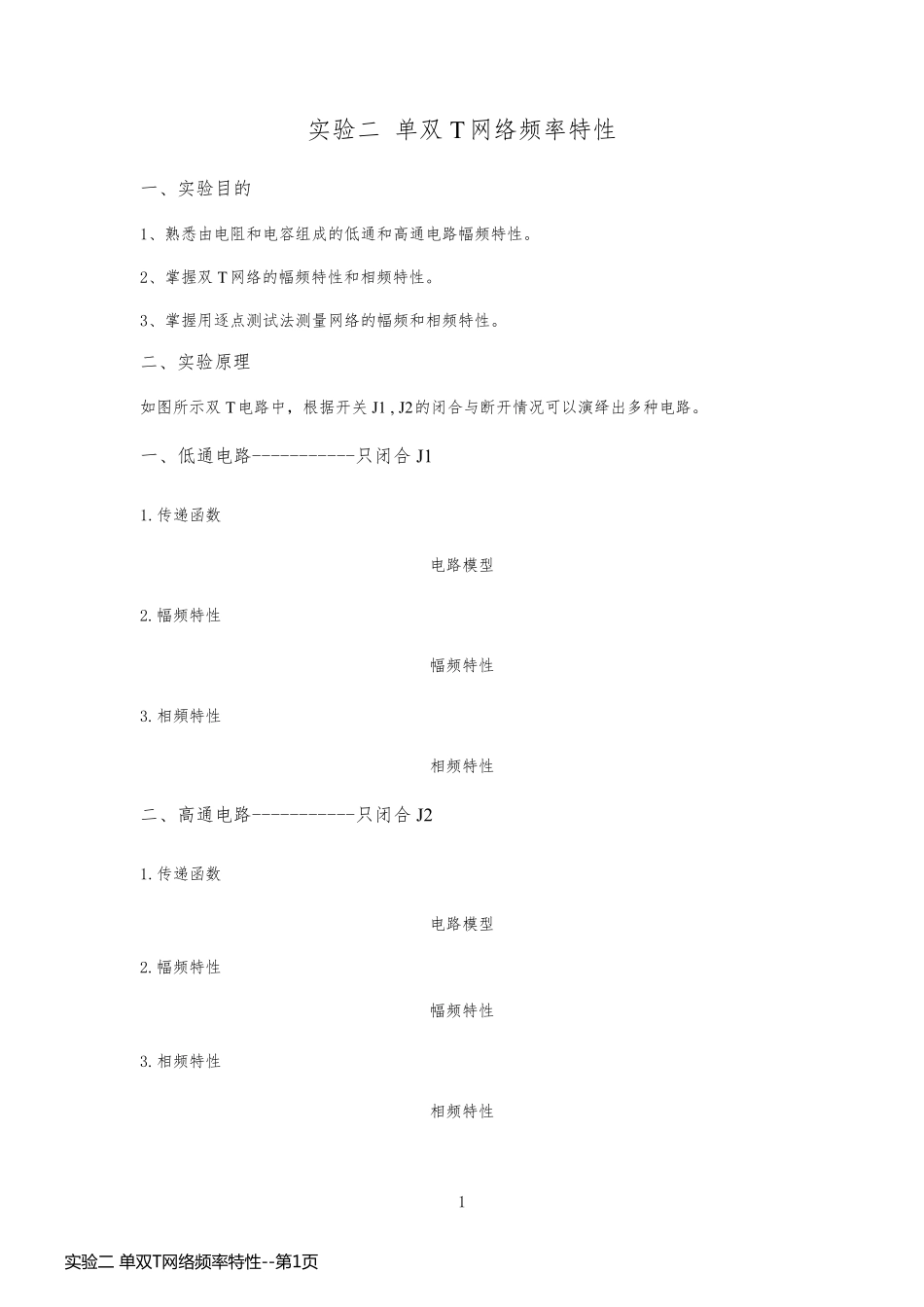

1 实验二 单双T网络频率特性 一、实验目的 1、熟悉由电阻和电容组成的低通和高通电路幅频特性。 2、掌握双T网络的幅频特性和相频特性。 3、掌握用逐点测试法测量网络的幅频和相频特性。 二、实验原理 如图所示双T电路中，根据开关 J1 , J2的闭合与断开情况可以演绎出多种电路。 一、低通电路-----------只闭合 J1 1.传递函数 电路模型 2.幅频特性 幅频特性 3.相頻特性 相频特性 二、高通电路-----------只闭合 J2 1.传递函数 电路模型 2.幅频特性 幅频特性 3.相频特性 相频特性 实 验 二 单 双 T网 络 频 率 特 性 --第 1页实 验 二 单 双 T网 络 频 率 特 性 --第 1页 2 三、带阻电路--------同时合上开关 J1,J2 1.传递函数 电路模型 2.幅频特性 幅频特性 3.相频特性 相频特性 4.双T电桥带阻电路 双T桥带阻双口电路 等效π型双口电路 如图所示的双T桥带阻电路可等效成右图所示的π型电路。 一般用 RC选频网络实现选期，反馈系数F 随频率 f 的变化曲线（频率特性），当 f=fo 时，则 F=0。所以，对谐振频率 fo 来说，放大电路不存在负反馈，故 KF=K，此时放大器的输出电压最大。随着频率远离 fo,F 就急速地增加，相应的KF也很快衰减至零，因而，偏离 fo点的其它无用频率的输出电压也就很小很小了，至于 KF的衰减快慢，主要是取决于反馈网络的选频特性，通常用双T电桥的RC选频网络，它在实际使用中，最常用的有两种： 等一种是非对称双T电桥如上图所示，假设电源内阻RS=0，负载RL=00，则计算公式如下： 谐振角频率ωO=1/RC-------------------------1式 品质因数Q=[1/2（1+a)]=[fo/2△fo.7]---------2式 传输系数（反馈系数）的模、幅角分别为： ---------------------3 式 φ =arctg1/QY 式中：Y=σ-（1/σ）是广义失谐系数 σ=f/fo 是相对失谐系数-----------------------4 式 2△fo.7 主为半功点的带宽 由2 式可见：对固定的谐振频率 fo 来说，Q越大，则通频带越窄；反之Q越小，则通频带越宽，因此，Q的大小可以反应出双T网络的选择性好坏 。这 种双T电桥的优 点是 Q较 大，但 输入 阻抗 低 ，输出阻抗 高 ，与 放大器联 接 不便 ，由于桥臂 参 数不同，选用和 调 节 也带来麻实 验 二 单 双 T网 络 频 率 特 性 --第 2页实 验 二 单 双 T网 络 频 率 特 性 --第 2页 3 烦，只有选择性要求较...
