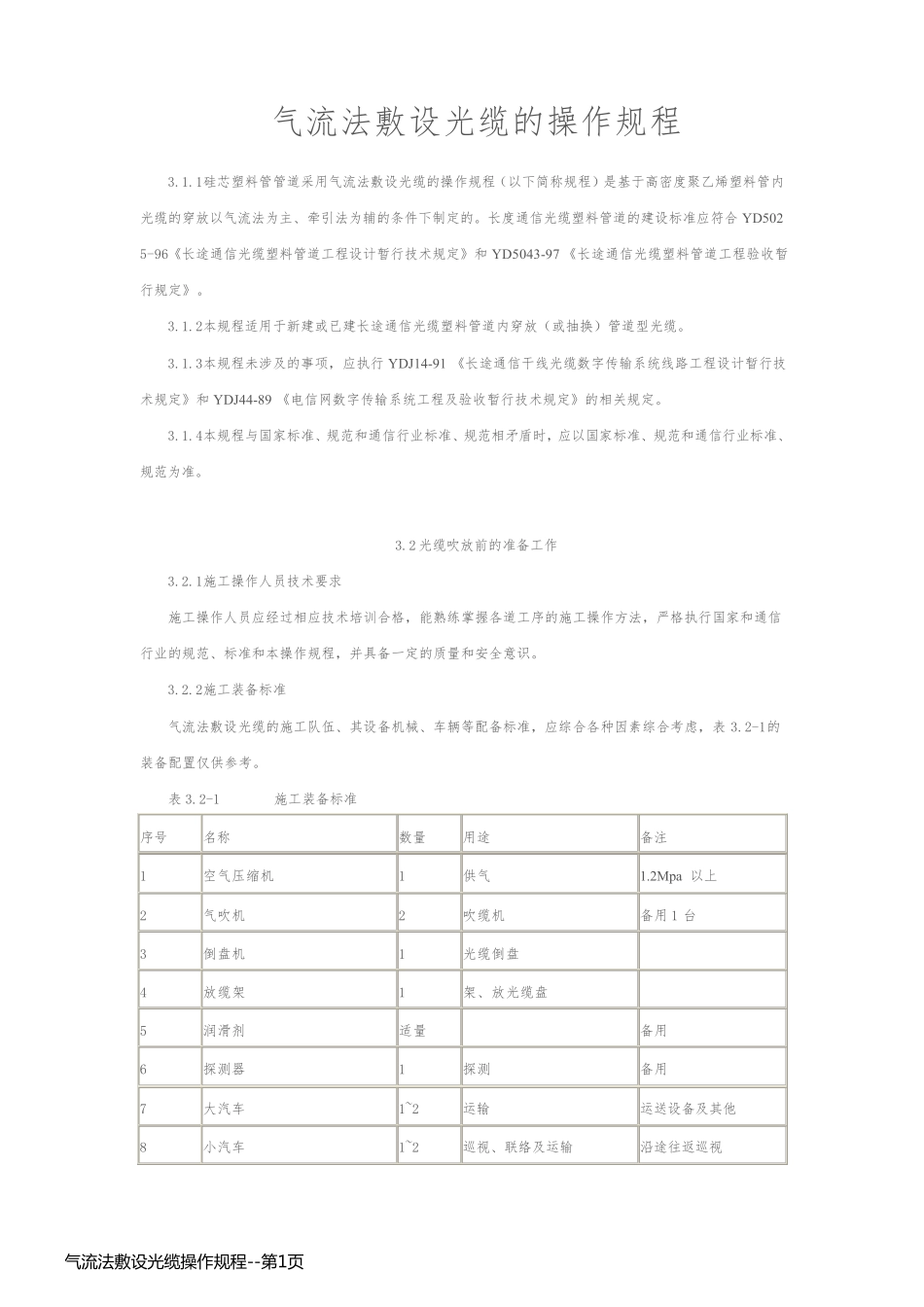

气流法敷设光缆的操作规程 3.1.1硅芯塑料管管道采用气流法敷设光缆的操作规程(以下简称规程)是基于高密度聚乙烯塑料管内光缆的穿放以气流法为主、牵引法为辅的条件下制定的。长度通信光缆塑料管道的建设标准应符合YD5025-96《长途通信光缆塑料管道工程设计暂行技术规定》和 YD5043-97 《长途通信光缆塑料管道工程验收暂行规定》。 3.1.2本规程适用于新建或已建长途通信光缆塑料管道内穿放(或抽换)管道型光缆。 3.1.3本规程未涉及的事项,应执行YDJ14-91 《长途通信干线光缆数字传输系统线路工程设计暂行技术规定》和 YDJ44-89 《电信网数字传输系统工程及验收暂行技术规定》的相关规定。 3.1.4本规程与国家标准、规范和通信行业标准、规范相矛盾时,应以国家标准、规范和通信行业标准、规范为准。 3.2 光缆吹放前的准备工作 3.2.1施工操作人员技术要求 施工操作人员应经过相应技术培训合格,能熟练掌握各道工序的施工操作方法,严格执行国家和通信行业的规范、标准和本操作规程,并具备一定的质量和安全意识。 3.2.2施工装备标准 气流法敷设光缆的施工队伍、其设备机械、车辆等配备标准,应综合各种因素综合考虑,表3.2-1的装备配置仅供参考。 表3.2-1 施工装备标准 序号 名称 数量 用途 备注 1 空 气压 缩 机 1 供气 1.2Mpa 以上 2 气吹机 2 吹缆机 备用1 台 3 倒 盘 机 1 光缆倒 盘 4 放缆架 1 架 、放光缆盘 5 润 滑 剂 适量 备用 6 探 测 器 1 探 测 备用 7 大 汽 车 1~2 运 输 运 送 设备及其他 8 小 汽 车 1~2 巡 视 、联 络 及运 输 沿 途往 返 巡 视 气 流 法 敷 设 光 缆 操 作 规 程 --第 1页气 流 法 敷 设 光 缆 操 作 规 程 --第 1页9 汽吊车 1 吊装光缆等 10 对讲机 3 通信联络 11 纵向剖割器 2 纵剖硅芯塑料管 专用工具、备用 12 管剪 2 切断硅芯塑料管 专用工具、备用 13 扳手 2 修复故障点 专用工具、备用 14 接续件 若干 接续管道 15 柱状海绵 若干 清洗管道 16 护缆膨胀塞 若干 光缆堵口 17 端头膨胀塞 若干 硅芯塑料管堵塞 18 热可缩端帽 若干 硅芯塑料管关口封堵 19 液化气喷火枪 1 热可缩端帽封口 20 空气冷凝器 1 地面温度≥30℃时使用 备用 21 钢锯、钳子等小工具 适量 备用 22 闪灯 2 安全设备 天黑时警示 23 警示帽 30 安全...
