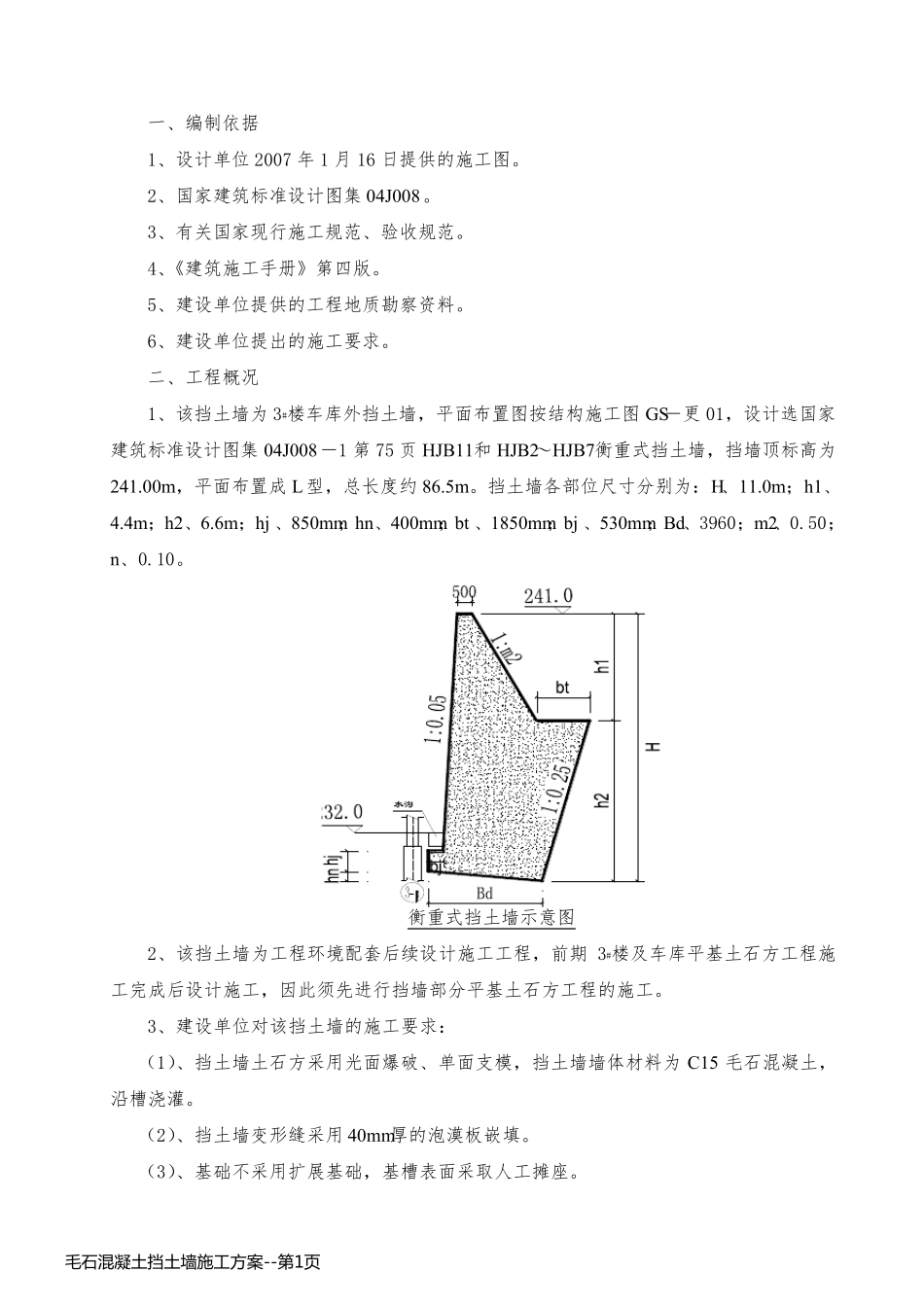

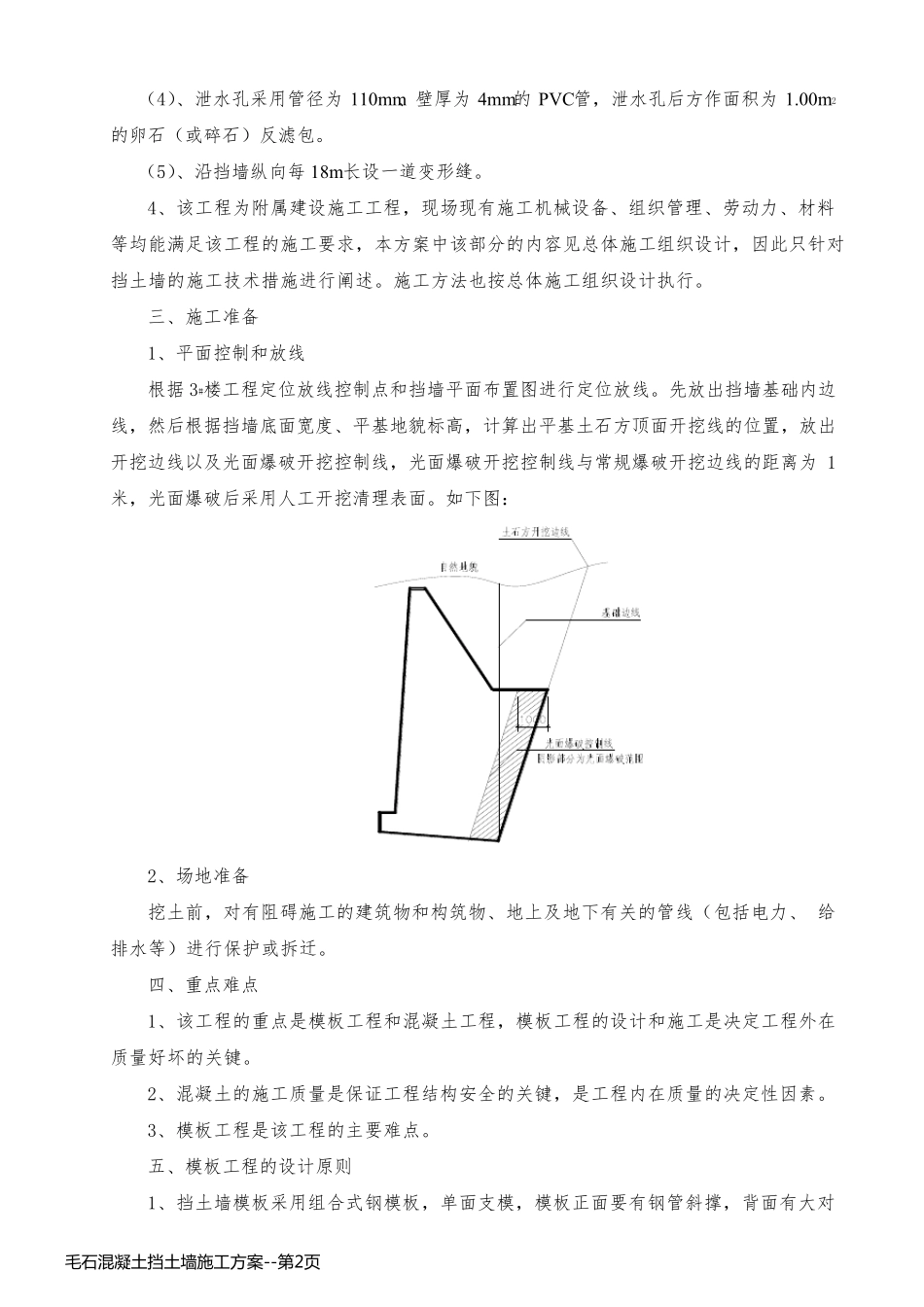

一、编制依据 1、设计单位2007 年1 月16 日提供的施工图。 2、国家建筑标准设计图集04J008。 3、有关国家现行施工规范、验收规范。 4、《建筑施工手册》第四版。 5、建设单位提供的工程地质勘察资料。 6、建设单位提出的施工要求。 二、工程概况 1、该挡土墙为 3#楼车库外挡土墙，平面布置图按结构施工图GS－更 01，设计选国家建筑标准设计图集04J008－1 第 75 页 HJB11和 HJB2～HJB7衡重式挡土墙，挡墙顶标高为241.00m，平面布置成 L型，总长度约 86.5m。挡土墙各部位尺寸分别为：H、11.0m；h1、4.4m；h2、6.6m；hj 、850mm；hn、400mm；bt 、1850mm；bj 、530mm；Bd、3960；m2、0.50；n、0.10。 衡重式挡土墙示意图 2、该挡土墙为工程环境配套后续设计施工工程，前期 3#楼及车库平基土石方工程施工完成后设计施工，因此须先进行挡墙部分平基土石方工程的施工。 3、建设单位对该挡土墙的施工要求： （1）、挡土墙土石方采用光面爆破、单面支模，挡土墙墙体材料为 C15 毛石混凝土，沿槽浇灌。 （2）、挡土墙变形缝采用 40mm厚的泡漠板嵌填。 （3）、基础不采用扩展基础，基槽表面采取人工摊座。 毛 石 混 凝 土 挡 土 墙 施 工 方 案 --第 1页毛 石 混 凝 土 挡 土 墙 施 工 方 案 --第 1页（4）、泄水孔采用管径为110mm、壁厚为4mm的PVC管，泄水孔后方作面积为1.00m2的卵石（或碎石）反滤包。 （5）、沿挡墙纵向每 18m长设一道变形缝。 4、该工程为附属建设施工工程，现场现有施工机械设备、组织管理、劳动力、材料等均能满足该工程的施工要求，本方案中该部分的内容见总体施工组织设计，因此只针对挡土墙的施工技术措施进行阐述。施工方法也按总体施工组织设计执行。 三、施工准备 1、平面控制和放线 根据 3#楼工程定位放线控制点和挡墙平面布置图进行定位放线。先放出挡墙基础内边线，然后根据挡墙底面宽度、平基地貌标高，计算出平基土石方顶面开挖线的位置，放出开挖边线以及光面爆破开挖控制线，光面爆破开挖控制线与常规爆破开挖边线的距离为1米，光面爆破后采用人工开挖清理表面。如下图： 2、场地准备 挖土前，对有阻碍施工的建筑物和构筑物、地上及地下有关的管线（包括电力、 给排水等）进行保 护 或拆 迁 。 四 、重 点难 点 1、该工程的重 点是 模 板 工程和混 凝 土工程，模 板 工程的设计和施工是 决 定工程外 在质 量 好 坏 的关...
