建筑图纸会审9大专业、134个图纸核查要点VIP免费

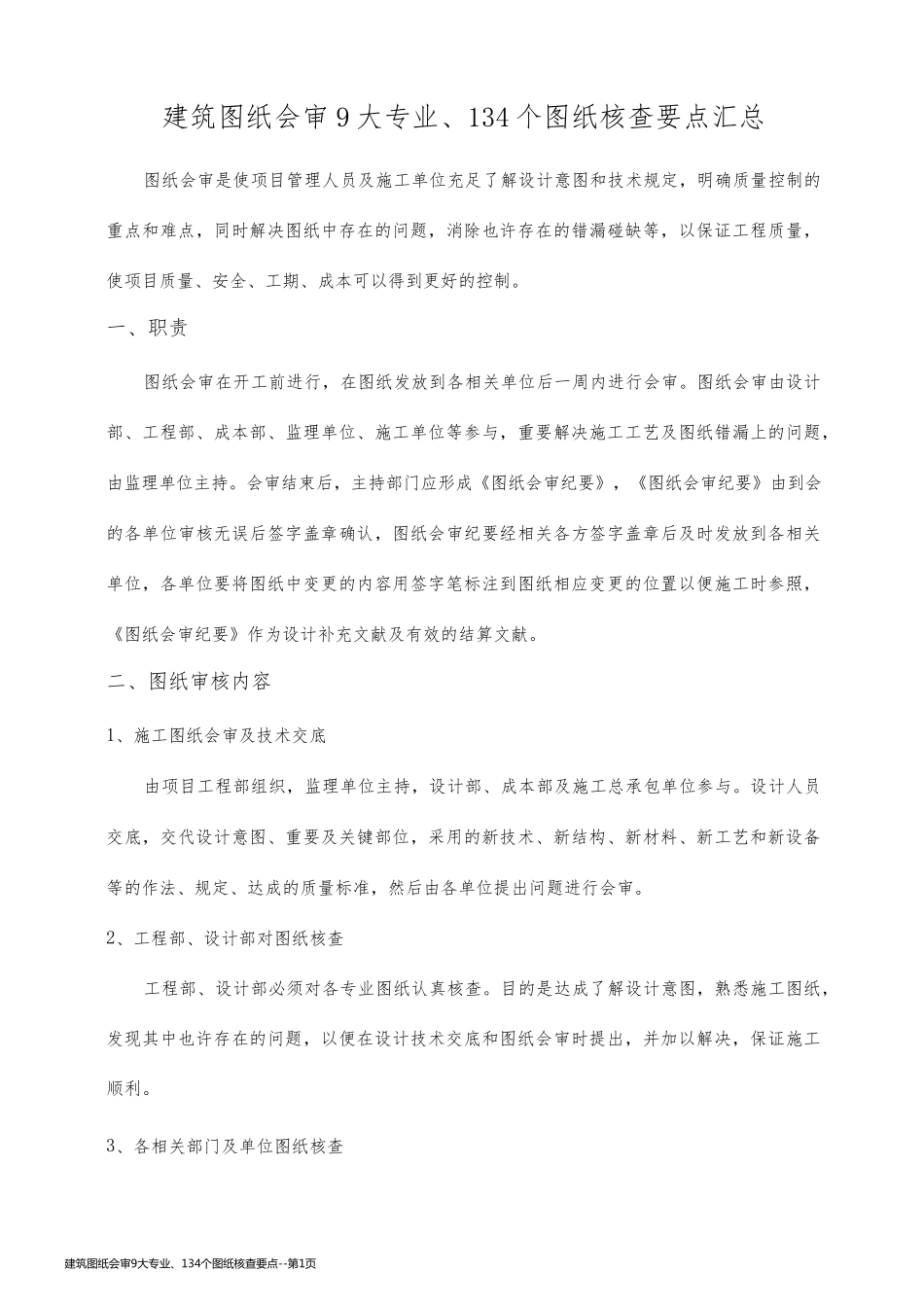

建筑图纸会审9大专业、134个图纸核查要点_第1页
1/11

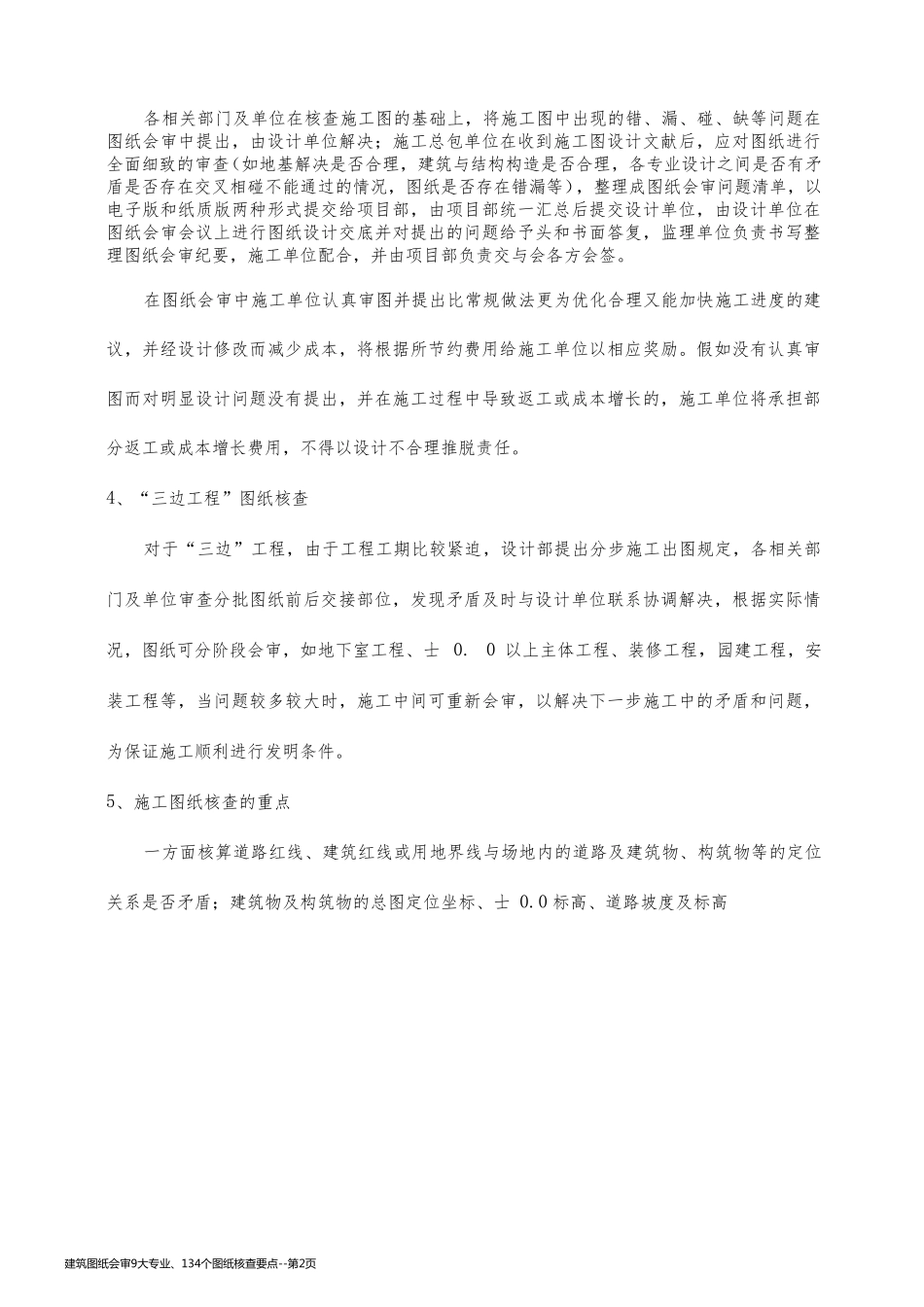

建筑图纸会审9大专业、134个图纸核查要点_第2页
2/11
建筑图纸会审9 大专业、134 个图纸核查要点汇总 图纸会审是使项目管理人员及施工单位充足了解设计意图和技术规定,明确质量控制的重点和难点,同时解决图纸中存在的问题,消除也许存在的错漏碰缺等,以保证工程质量,使项目质量、安全、工期、成本可以得到更好的控制。 一、职责 图纸会审在开工前进行,在图纸发放到各相关单位后一周内进行会审。图纸会审由设计部、工程部、成本部、监理单位、施工单位等参与,重要解决施工工艺及图纸错漏上的问题,由监理单位主持。会审结束后,主持部门应形成《图纸会审纪要》,《图纸会审纪要》由到会的各单位审核无误后签字盖章确认,图纸会审纪要经相关各方签字盖章后及时发放到各相关单位,各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照,《图纸会审纪要》作为设计补充文献及有效的结算文献。 二、图纸审核内容 1、施工图纸会审及技术交底 由项目工程部组织,监理单位主持,设计部、成本部及施工总承包单位参与。设计人员交底,交代设计意图、重要及关键部位,采用的新技术、新结构、新材料、新工艺和新设备等的作法、规定、达成的质量标准 ,然 后由各单位提 出 问题进行会审。 2、工程部、设计部对 图纸核查 工程部、设计部必 须 对 各专业图纸认真 核查。目的是达成了解设计意图,熟 悉 施工图纸,发现 其 中也许存在的问题,以便在设计技术交底和图纸会审时提 出 ,并 加 以解决,保证施工顺 利 。 3、各相关部门及单位图纸核查 建 筑 图 纸 会 审 9大 专 业 、 134个 图 纸 核 查 要 点 --第 1页建 筑 图 纸 会 审 9大 专 业 、 134个 图 纸 核 查 要 点 --第 1页各相关部门及单位在核查施工图的基础上,将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出,由设计单位解决;施工总包单位在收到施工图设计文献后,应对图纸进行全面细致的审查(如地基解决是否合理,建筑与结构构造是否合理,各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况,图纸是否存在错漏等),整理成图纸会审问题清单,以电子版和纸质版两种形式提交给项目部,由项目部统一汇总后提交设计单位,由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予头和书面答复,监理单位负责书写整理图纸会审纪要,施工单位配合,并由项目部负责交与会各方会签。 在图纸会审中施工单位认真审图并提出比常规做法更为优...
