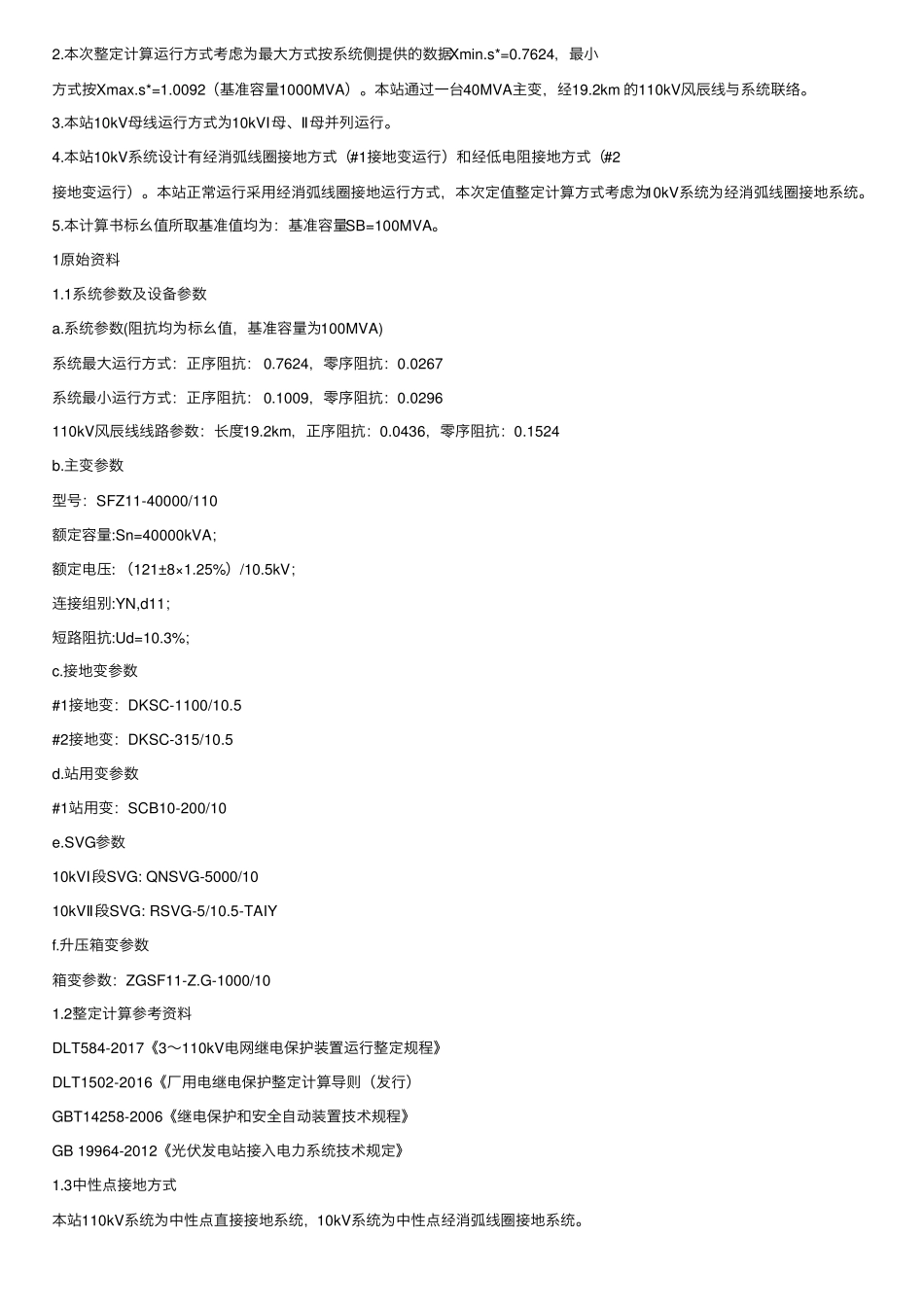

光伏电站保护整定计算书(完整版)_第2页
2/17
光伏电站保护整定计算书(完整版)_第3页
3/17
光伏电站保护整定计算书(完整版)光伏电站保护整定计算书2020年07⽉1⽬录1原始资料 (3)1.1系统参数及设备参数 (3)1.2整定计算参考资料 (3)1.3中性点接地⽅式 (3)1.4各保护CT变⽐ (4)2短路电流计算 (4)3整定计算 (5)3.1主变保护 (5)3.1.1主变差动保护计算 (5)3.1.2主变⾼压侧后备保护计算 (8)3.1.3主变低压侧后备保护计算 (11)3.210K V主变低压分⽀开关 (12)3.2.110kV低压分⽀⼀(51开关)保护定值计算 (12)3.2.210kV低压分⽀⼆(52开关)保护定值计算 (13)3.310K V母线保护 (15)3.3.110kVⅠ母母差保护定值计算 (15)3.3.210kVⅡ 母母差保护定值计算 (16)3.410K V站⽤变保护 (16)3.4.110kV#1站⽤变保护定值计算 (16)3.510K V接地变保护 (18)3.5.110kV#1接地变保护定值计算 (18)3.610K VSVG保护 (19)3.6.110kV#1SVG保护定值计算 (19)3.6.210kV#2SVG保护定值计算 (21)3.710K V集电线保护 (22)3.7.110kV#1集电线定值计算 (22)3.7.210kV#2集电线定值计算 (24)3.810K V合能线保护 (24)3.8.110kV#1合能线定值计算 (24)整定说明1.本⼯程为*******光伏电站定值计算。2.本 次 整 定 计 算 运 ⾏ ⽅ 式 考 虑 为 最 ⼤ ⽅ 式 按 系 统 侧 提 供 的 数 据 Xmin.s*=0.7624, 最 ⼩⽅ 式 按 Xmax.s*=1.0092( 基 准 容 量 1000MVA) 。 本 站 通 过 ⼀ 台 40MVA主 变 , 经 19.2km 的 110kV风 ⾠ 线 与 系 统 联 络 。3.本 站 10kV母 线 运 ⾏ ⽅ 式 为 10kVⅠ母 、 Ⅱ 母 并 列 运 ⾏ 。4.本 站 10kV系 统 设 计 有 经 消 弧 线 圈 接 地 ⽅ 式 ( #1接 地 变 运 ⾏ ) 和 经 低 电 阻 接 地 ⽅ 式 ( #2接 地 变 运 ⾏ ) 。 本 站 正 常 运 ⾏ 采 ⽤ 经 消 弧 线 圈 接 地 运 ⾏ ⽅ 式 , 本 次 定 值 整 定 计 算 ⽅ 式 考 虑 为 10kV系 统 为 经 消 弧 线 圈 接 地 系 统 。5.本 计 算 书 标 ⼳ 值 所 取 基 准 值 均 为 : 基 准 容 量 SB=100MVA。1原 始 资 料1.1系 统 参 数 及 设 备 参 数a.系 统 参 数 (阻 抗 均 为 标 ⼳ 值 , 基 准 容 量 为 100MVA)系 统 最 ⼤ 运 ⾏ ⽅ 式 : 正 序 阻 抗 : 0.7624, 零 序 阻 抗 : 0.0267系 统 最 ⼩ 运 ⾏ ⽅ 式 :...
