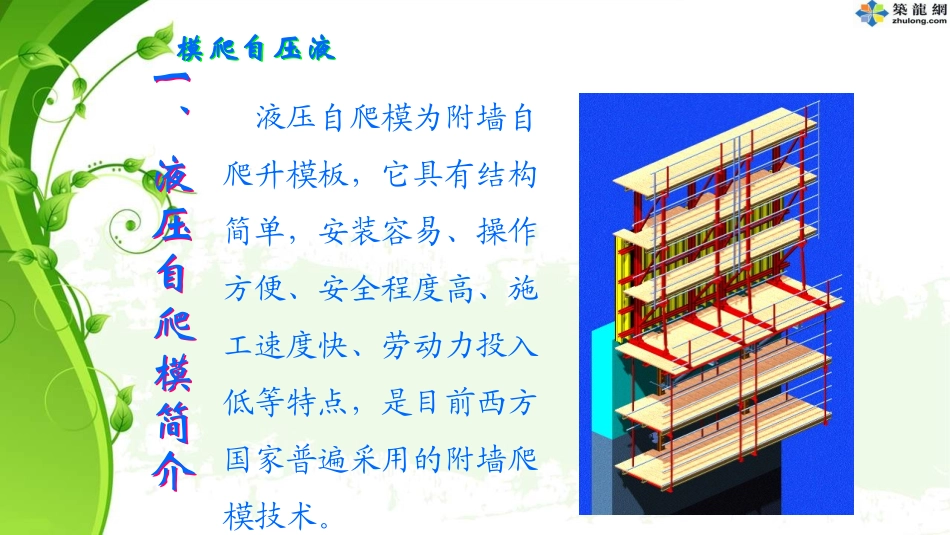

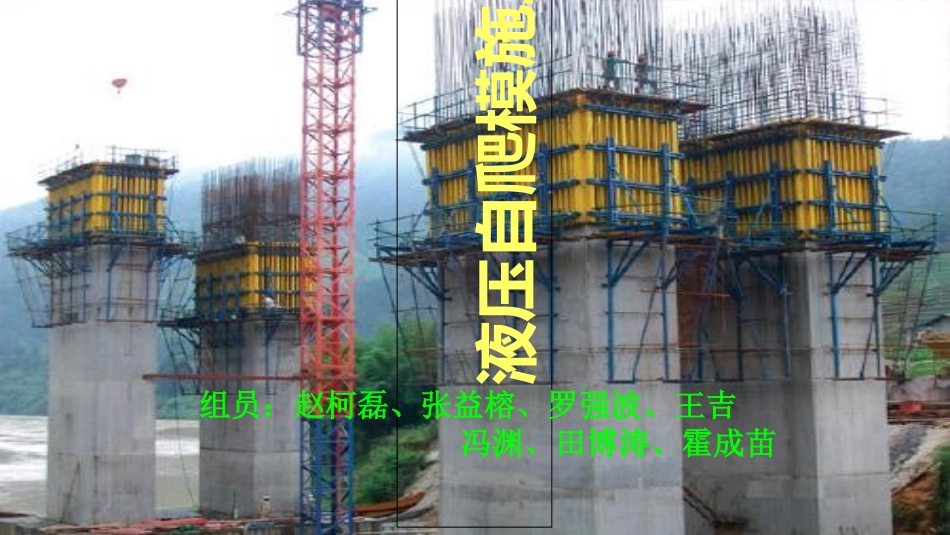

液压自爬模施工技术组员：赵柯磊、张益榕、罗强波、王吉冯渊、田博涛、霍成苗•一、液压自爬模体系简介•二、液压自爬模构造•三、液压自爬模平台组成•四液压爬模施工原理•五、液压自爬模的爬升工艺•六、液压自爬模的安装与拆除•七、液压自爬模的优缺点一、液压自爬模简介一、液压自爬模简介液液压自爬模为附墙自爬升模板，它具有结构简单，安装容易、操作方便、安全程度高、施工速度快、劳动力投入低等特点，是目前西方国家普遍采用的附墙爬模技术。液压自爬模液压自爬模二、液压自爬模组成二、液压自爬模组成液压自爬模液压自爬模埋件承重支架模板后移支架后移轨道护拦导轨液压系统图图44液压系统液压系统•液压系统包括液压泵、油缸、上换向盒和下换向盒；液压系统包括液压泵、油缸、上换向盒和下换向盒；•①①液压泵和油缸液压泵和油缸•液压泵和油缸向整个爬模系统提供升降动力。液压泵和油缸向整个爬模系统提供升降动力。•②②上、下换向盒上、下换向盒上换向盒双埋件挂座下换向盒液压泵三、液压自爬模平台组成三、液压自爬模平台组成液压自爬模钢筋绑扎平台模板平台主平台液压控制平台吊平台•钢筋平台宽1.4米•模板平台宽1.0米•主平台宽2.5米•液控平台宽1.8米•吊平台宽1.8米四、液压爬模施工原理四、液压爬模施工原理液压自爬模板工艺原理为自爬模的顶升运动通过液压油缸对导轨和爬架交替顶升来实现，导轨和爬模架互不关联，二者之间可进行相互运动.当爬模架工作时，导轨和爬模架都支撑在埋件支座上，两者之间无相对运动。五、液压自爬模的爬升工艺五、液压自爬模的爬升工艺已浇筑阶段施工缝凿毛接高劲性骨架接长主钢筋并绑扎箍筋后移模板提升导轨提升支架模板就位测量、调整模板口几何尺寸并报检浇筑墩柱混凝土钢筋检查劲性骨架检查液压自爬模爬升流程合模板浇筑砼后移模板液压自爬模爬升流程安装挂座提升导轨提升架体液压自爬模爬升流程安装预埋件合模板浇筑砼六、液压自爬模的安装与拆除六、液压自爬模的安装与拆除11、液压自爬模安装、液压自爬模安装1.首次支设→2.第二次支设→3.提升导轨→4.提升支架→5.第三次浇筑22、液压自爬模拆除、液压自爬模拆除1.最后一次砼→2.爬升→3.拆模板→4.拆上支架→5.拆导轨→6.拆下支架优点：•①液压爬模可整体爬升，也可单榀爬升，爬升稳定性好。•②操作方便，安全性高，可节省大量工时和材料。•③除了因为建筑结构的要求(如墙面突然缩进或形状突变)需要对模架改造之外,一般情况下爬模架一次组装后,一直到顶不落地,节省了施工场地,而且减少了模板(特别是面板)的碰伤损毁。•④液压爬升过程平稳、同步、安全。七、液压自爬模的优缺点七、液压自爬模的优缺点•⑤提供全方位的操作平台，不必为重新搭设操作平台而浪费材料和劳动力。•⑥结构施工误差小,纠偏简单,施工误差可逐层消除。•⑦爬升速度快，可以提高工程施工速度(平均三～五天一层)。•⑧模板自爬,原地清理,大大降低塔吊的吊次。缺点：•投入较大，施工进度相对较慢。不便于在施工和养护期间对桥墩混凝土进行保温和蒸汽养护。
