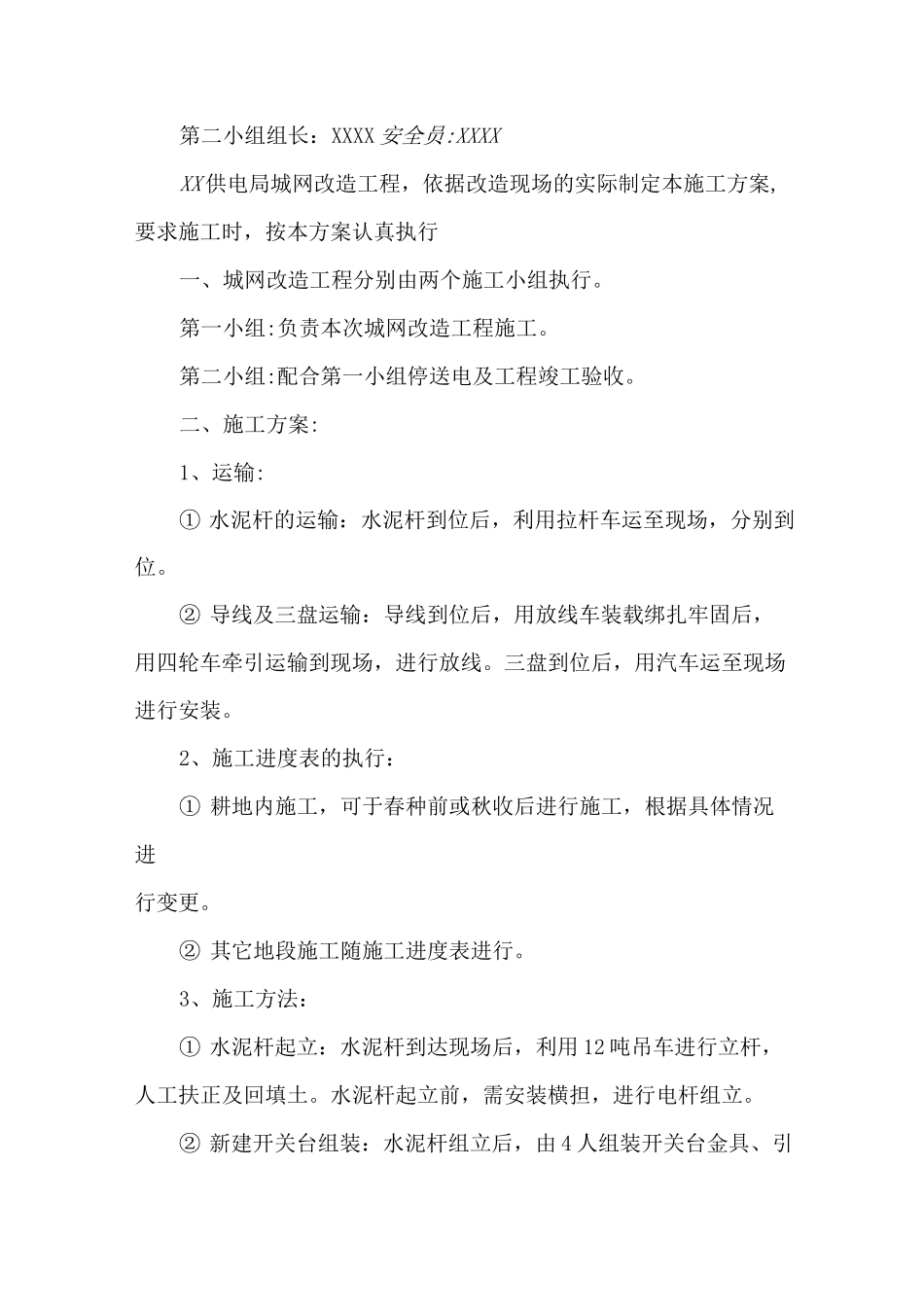

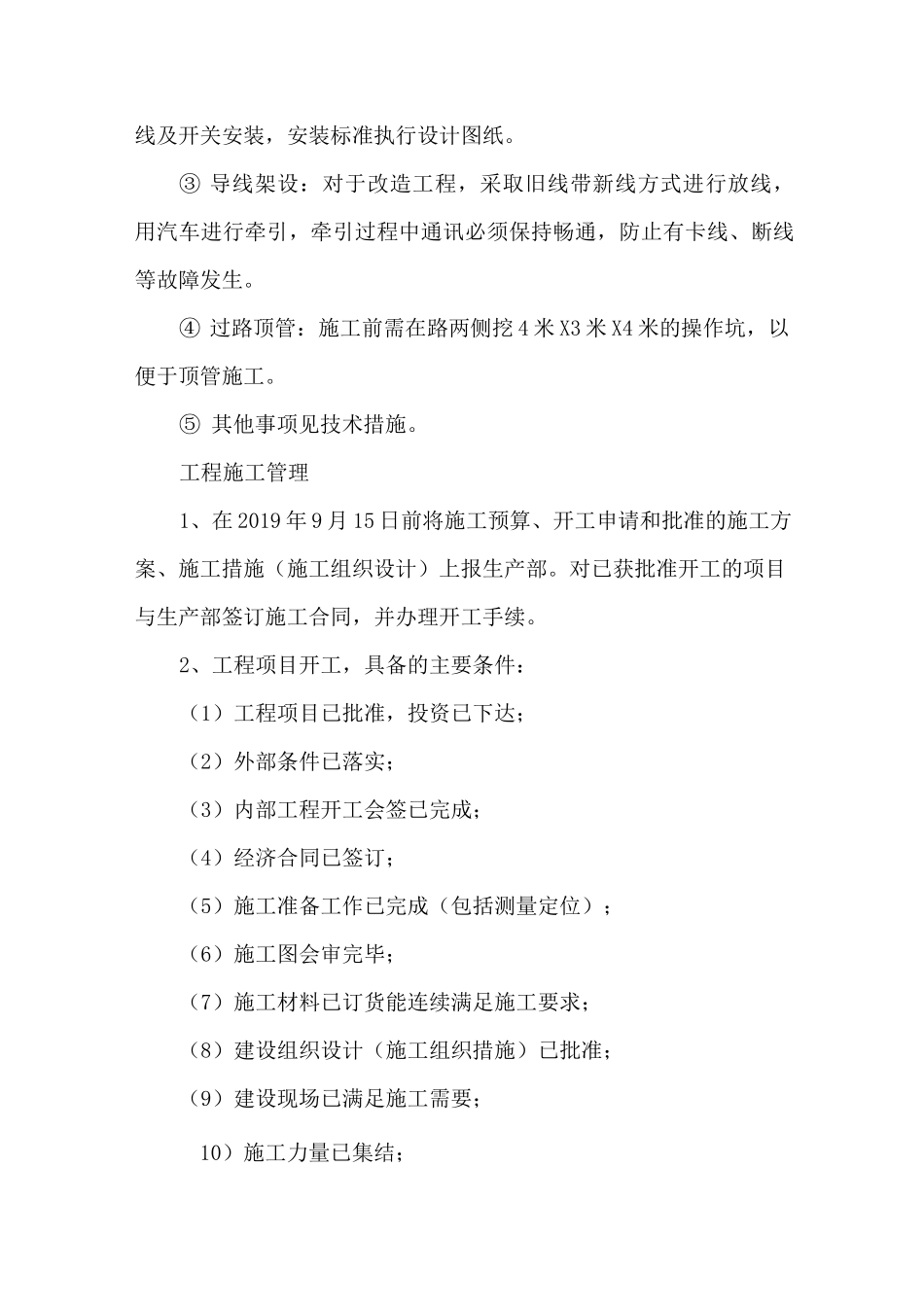

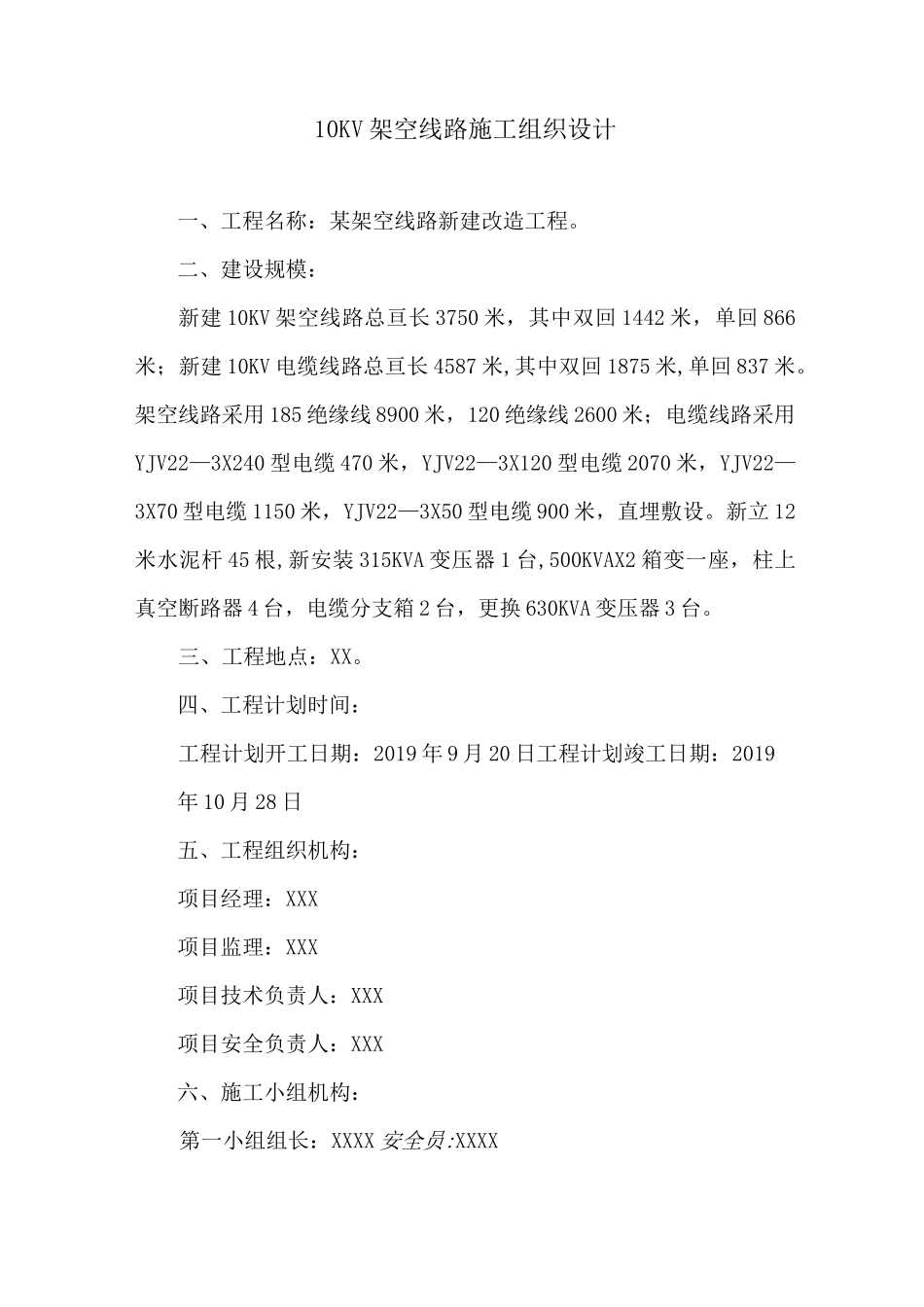

10KV 架空线路施工组织设计一、工程名称：某架空线路新建改造工程。二、建设规模：新建 10KV 架空线路总亘长 3750 米，其中双回 1442 米，单回 866米；新建 10KV 电缆线路总亘长 4587 米,其中双回 1875 米,单回 837 米。架空线路采用 185 绝缘线 8900 米，120 绝缘线 2600 米；电缆线路采用YJV22—3X240 型电缆 470 米，YJV22—3X120 型电缆 2070 米，YJV22—3X70 型电缆 1150 米，YJV22—3X50 型电缆 900 米，直埋敷设。新立 12米水泥杆 45 根,新安装 315KVA 变压器 1 台,500KVAX2 箱变一座，柱上真空断路器 4 台，电缆分支箱 2 台，更换 630KVA 变压器 3 台。三、工程地点：XX。四、工程计划时间：工程计划开工日期：2019 年 9 月 20 日工程计划竣工日期：2019年 10 月 28 日五、工程组织机构：项目经理：XXX项目监理：XXX项目技术负责人：XXX项目安全负责人：XXX六、施工小组机构：第一小组组长：XXXX 安全员:XXXX第二小组组长：XXXX 安全员:XXXXXX 供电局城网改造工程，依据改造现场的实际制定本施工方案,要求施工时，按本方案认真执行一、城网改造工程分别由两个施工小组执行。第一小组:负责本次城网改造工程施工。第二小组:配合第一小组停送电及工程竣工验收。二、施工方案:1、运输:① 水泥杆的运输：水泥杆到位后，利用拉杆车运至现场，分别到位。② 导线及三盘运输：导线到位后，用放线车装载绑扎牢固后，用四轮车牵引运输到现场，进行放线。三盘到位后，用汽车运至现场进行安装。2、施工进度表的执行：① 耕地内施工，可于春种前或秋收后进行施工，根据具体情况进行变更。② 其它地段施工随施工进度表进行。3、施工方法：① 水泥杆起立：水泥杆到达现场后，利用 12 吨吊车进行立杆，人工扶正及回填土。水泥杆起立前，需安装横担，进行电杆组立。② 新建开关台组装：水泥杆组立后，由 4 人组装开关台金具、引线及开关安装，安装标准执行设计图纸。③ 导线架设：对于改造工程，采取旧线带新线方式进行放线，用汽车进行牵引，牵引过程中通讯必须保持畅通，防止有卡线、断线等故障发生。④ 过路顶管：施工前需在路两侧挖 4 米 X3 米 X4 米的操作坑，以便于顶管施工。⑤ 其他事项见技术措施。工程施工管理1、在 2019 年 9 月 15 日前将施工预算、开工申请和批准的施工方案、施工措施（施工组织设计）上报生产部。对已获批准开工的项目与生产部签订施...
