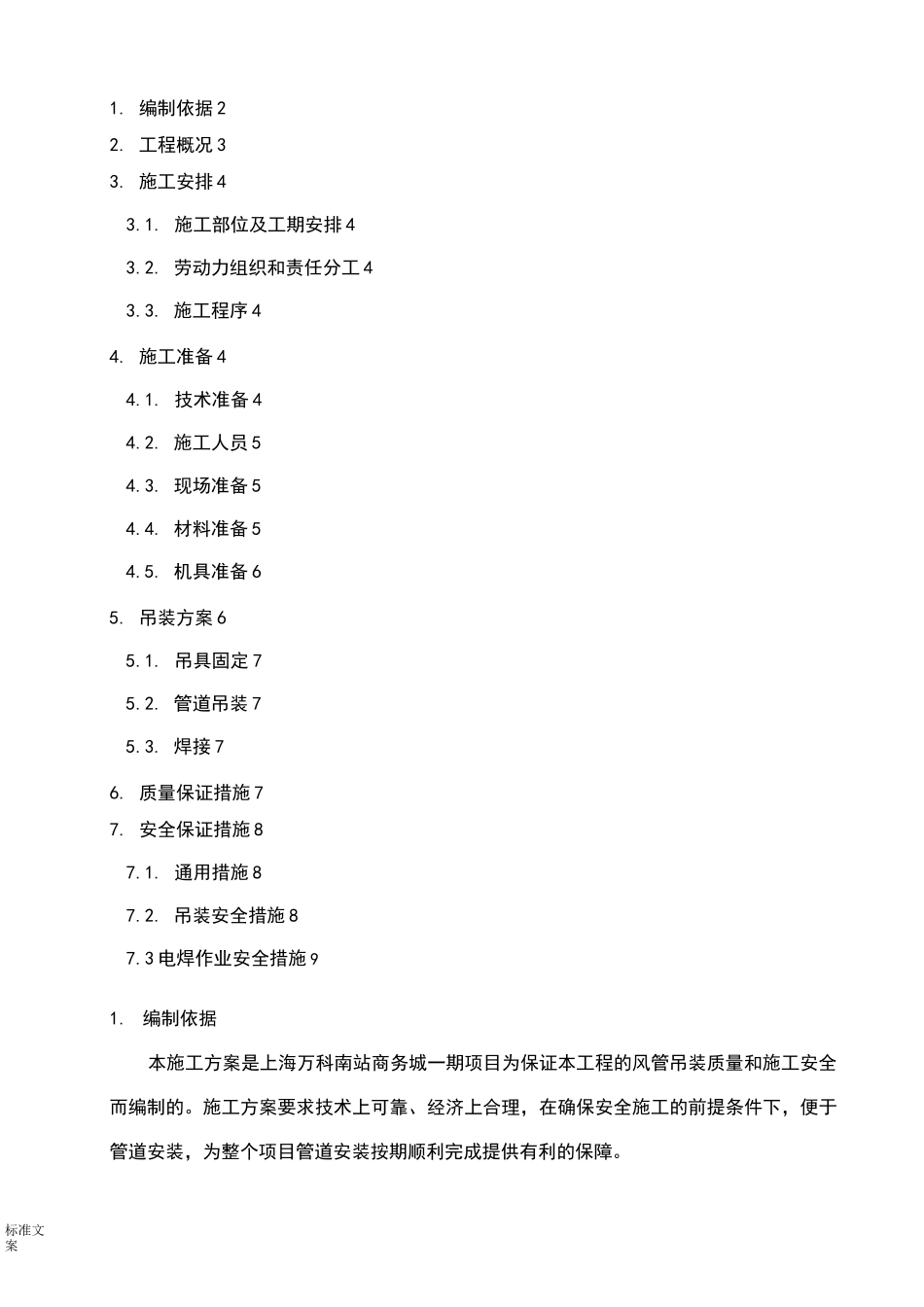

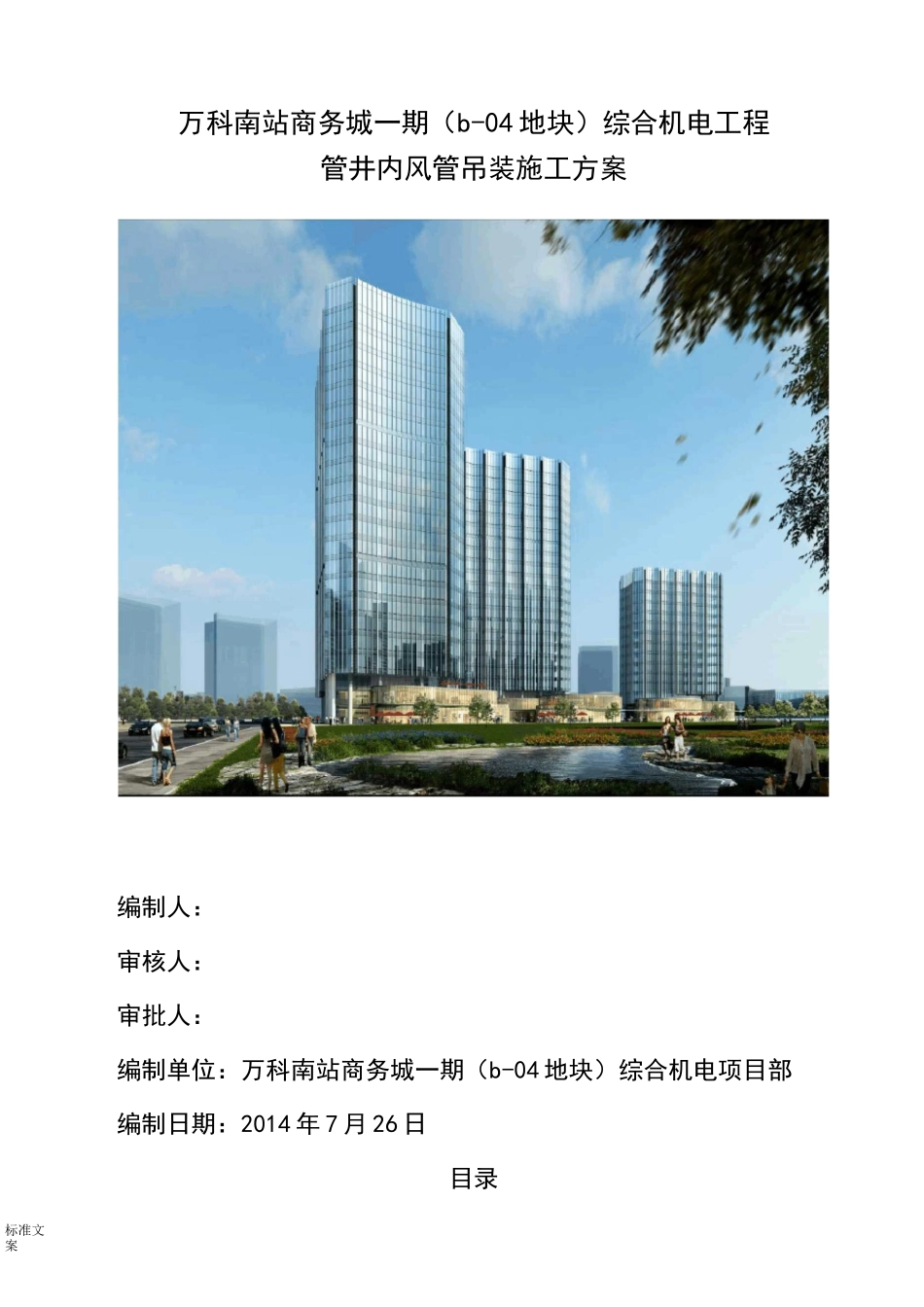

标准文案万科南站商务城一期（b-04 地块）综合机电工程管井内风管吊装施工方案编制人：审核人：审批人：编制单位：万科南站商务城一期（b-04 地块）综合机电项目部编制日期：2014 年 7 月 26 日目录标准文案1. 编制依据 22. 工程概况 33. 施工安排 43.1. 施工部位及工期安排 43.2. 劳动力组织和责任分工 43.3. 施工程序 44. 施工准备 44.1. 技术准备 44.2. 施工人员 54.3. 现场准备 54.4. 材料准备 54.5. 机具准备 65. 吊装方案 65.1. 吊具固定 75.2. 管道吊装 75.3. 焊接 76. 质量保证措施 77. 安全保证措施 87.1. 通用措施 87.2. 吊装安全措施 87.3 电焊作业安全措施 91. 编制依据本施工方案是上海万科南站商务城一期项目为保证本工程的风管吊装质量和施工安全而编制的。施工方案要求技术上可靠、经济上合理，在确保安全施工的前提条件下，便于管道安装，为整个项目管道安装按期顺利完成提供有利的保障。标准文案序号主要编制依据编号1《通风与空调工程施工质量验收规范》GB50234-2002.2《通风与空调工程施工规范》GB50738-20113《通风管道技术规程》JGJ141—20044暖通专业施工图纸以及有关设计变更5《万科实测实量验收标准》2. 工程概况本工程建筑面积 141558.43m2,其中地上计容建筑面积为 105988m2,地下建筑面积为32287.3m2,。万科南站商务城一期包括：总体，T1,T2,T3，商业 1,商业 2,地下室七个子项。地下室地下两层为汽车库及设备用房，其中 T1 地下室仅地下一层，T1 建筑面积为40330.82m2，建筑高度为 97.55m；T2 建筑面积为 40580.89m2，建筑高度为 97.55m；T3 建筑面积为 22264.04m2,建筑高度为 84.75m；商业 1 建筑面积为 1089.66m2,建筑高度为8.95m；商业 2 建筑面积为 1722.59m2，建筑高度为 8.95m。该工程质量等级为白玉兰。在本工程中，T1,T2,T3 塔楼内均有从地下室延伸至楼顶的六个风管井，包括新风井、排风井和加压送风井，且管井内操作空间较小，房间所在管井内光线较暗，这些因素都给风管的施工带来了不便。3. 施工安排3.1. 施工部位及工期安排本工程中每栋塔楼内都有多条风管井，根据专业施工总体安排，需要分批进行施工风管井内风管吊装的施工时间除要满足专业施工进度安排外，还要满足土建二次结构砌墙施工进度的安排。因管井内施工难度大，作业环境复杂，土建进行管井拆除后经甲方、监理、总包及我方检查并符合安全施工相关规范，方可进行相关...
