钻孔桩施工技术总结VIP免费

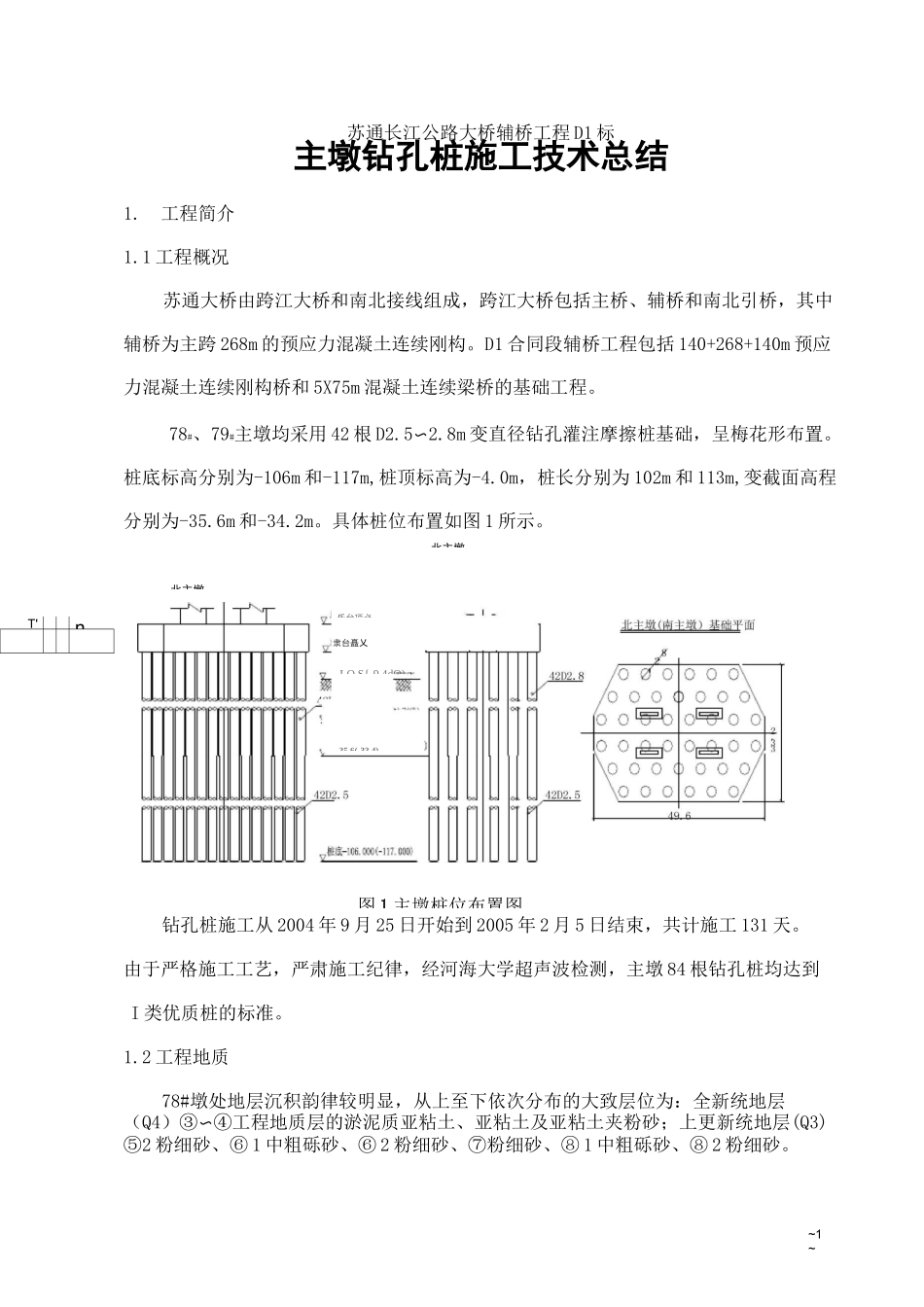

~1~T'n42D2.8苏通长江公路大桥辅桥工程 D1 标主墩钻孔桩施工技术总结1.工程简介1.1 工程概况苏通大桥由跨江大桥和南北接线组成，跨江大桥包括主桥、辅桥和南北引桥，其中辅桥为主跨 268m 的预应力混凝土连续刚构。D1 合同段辅桥工程包括 140+268+140m 预应力混凝土连续刚构桥和 5X75m 混凝土连续梁桥的基础工程。78#、79#主墩均采用 42 根 D2.5〜2.8m 变直径钻孔灌注摩擦桩基础，呈梅花形布置。桩底标高分别为-106m 和-117m,桩顶标高为-4.0m，桩长分别为 102m 和 113m,变截面高程分别为-35.6m 和-34.2m。具体桩位布置如图 1 所示。钻孔桩施工从 2004 年 9 月 25 日开始到 2005 年 2 月 5 日结束，共计施工 131 天。由于严格施工工艺，严肃施工纪律，经河海大学超声波检测，主墩 84 根钻孔桩均达到I 类优质桩的标准。1.2 工程地质78#墩处地层沉积韵律较明显，从上至下依次分布的大致层位为：全新统地层（Q4）③〜④工程地质层的淤泥质亚粘土、亚粘土及亚粘土夹粉砂；上更新统地层(Q3)⑤2 粉细砂、⑥ 1 中粗砾砂、⑥ 2 粉细砂、⑦粉细砂、⑧ 1 中粗砾砂、⑧ 2 粉细砂。北主墩.乐台顶必隶台矗乂-LO.S{-9.4dO)图 1 主墩桩位布置图6(-21-35.6(-33.4)北主墩~2~79#墩处地层沉积韵律也较明显，从上至下依次分布的大致层位为：全新统地层(Q4)③〜④工程地质层的淤泥质亚粘土亚粘土及亚粘土夹粉砂；上更新统地层(Q3)⑤2 粉细砂、⑥ 1 中粗砾砂、⑥ 2 粉细砂、⑦粉细砂、⑧ 1 中粗砾砂、⑧ 2 粉细砂；中更新统地层(Q2)⑨ 粘土及亚粘土、⑩粉细砂、(11)亚粘土及粘土、(12)粉细砂、(13)粘土及亚粘土。1.3 气候条件苏通大桥位于长江下游南通河段，临近长江入海口，地处中纬度地带，属北亚热带南部湿润季风气候，季风环流是支配境内气候的主要因素，气候有别于内陆地区，又有别于海洋性气候。气候温和，四季分明，雨水充沛。桥位处极端最高气温 42.2°C,极端最低气温-12.7C,最高月平均气温 30.1C,最低月平均气温-0.2C。受季风气候影响，桥位地区冬半年盛行西北风，夏半年以东南风为主，全年以偏东风出现频率最高。桥址处受多种天气系统的影响,天气气候复杂,灾难性天气频繁,强对流天气特别是台风、龙卷风、强风出现的频率较内地明显增多,对工程影响较大的不良天气主要有：暴雨、连阴雨、雷暴、台风、龙卷风、霜冻、大风、大雪、雾等。2. 钻孔桩施工总体方案采用打桩船及浮吊建立施工平台，在平台...
