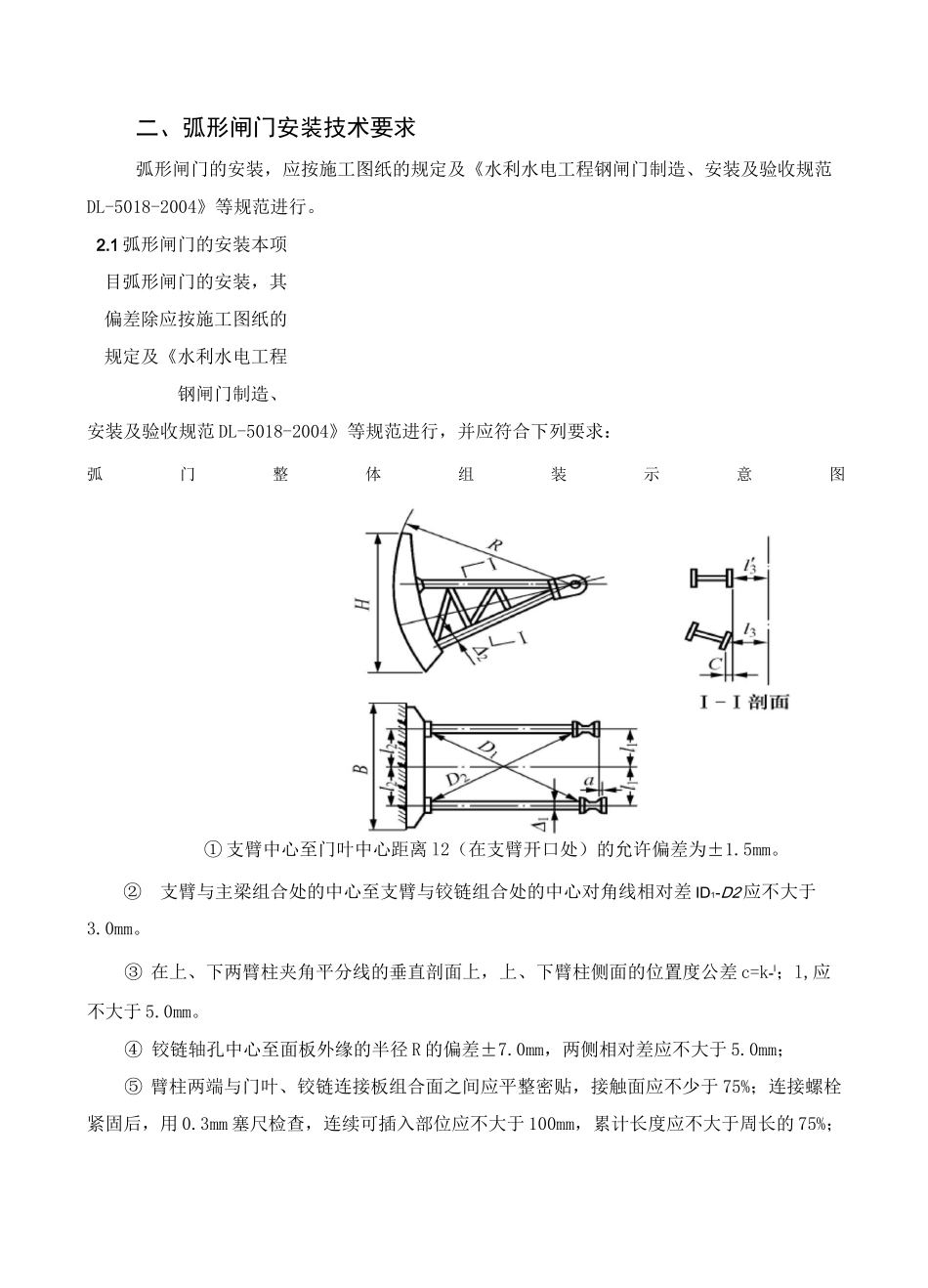

莲花台水电站大坝溢洪道弧型闸门安装专项方案一、概述陕西商南县莲花台水电站是丹江干流梯级开发项目的龙头电站，位于陕西省商南县湘河镇莲花台村上游 1.0 公里处，距商南县城 51 公里，距西安市 270 公里，是丹江干流在陕西省商南县境内的第二个梯级水电站。电站坝址位于陕西省商南县湘河镇莲花台村，电站枢纽建筑物主要包括拦河坝、引水系统、厂房及开关站等，拦河坝为碾压砼重力坝，最大坝高 72.9 米，采用溢流表孔泄洪。本工程表孔溢流坝段弧型闸门共设 5 孔，门叶尺寸 12X19m,闸门主要采用低合金 Q345C 钢材制作，单孔总重量 169.81.为便于运输及安装时吊装作业，门叶分七节制作，最大尺寸为12X3.3m，单节最大重量为第三节和第七节（水平主梁节）16.31。其单孔弧型闸门装配运输单元见下表。单孔弧型闸门装配运输单元表序号名称数量规格（长 X 宽 m）单重（1）备注1第一节112X2.915m7.3顶节2第二节112X2.5m7.23第三节112X3.3m16.34第四节112X2.25m7.95第五节112X3.0m11.46第六节112X2.8m10.37第七节112X2.97m16.3底节8支背结构228.84杆件现场组装9支铰装置216.4已组装二、弧形闸门安装技术要求弧形闸门的安装，应按施工图纸的规定及《水利水电工程钢闸门制造、安装及验收规范DL-5018-2004》等规范进行。2.1 弧形闸门的安装本项目弧形闸门的安装，其偏差除应按施工图纸的规定及《水利水电工程钢闸门制造、安装及验收规范 DL-5018-2004》等规范进行，并应符合下列要求：弧门整体组装示意图① 支臂中心至门叶中心距离 l2（在支臂开口处）的允许偏差为±1.5mm。②支臂与主梁组合处的中心至支臂与铰链组合处的中心对角线相对差 ID1-D2 应不大于3.0mm。③ 在上、下两臂柱夹角平分线的垂直剖面上，上、下臂柱侧面的位置度公差 c=k-l；l,应不大于 5.0mm。④ 铰链轴孔中心至面板外缘的半径 R 的偏差±7.0mm，两侧相对差应不大于 5.0mm；⑤ 臂柱两端与门叶、铰链连接板组合面之间应平整密贴，接触面应不少于 75%；连接螺栓紧固后，用 0.3mm 塞尺检查，连续可插入部位应不大于 100mm，累计长度应不大于周长的 75%；极少数点的最大间隙应不大于 0.8mm。⑥组合处错位应不大于 2.0mm。组装检查合格后，应明显标记门叶中心线，对角线测控点,在组合处两侧 150mm 作供安装控制的检查线，设置可靠的定位装置，并进行编号和标志2.2 支铰装置的安装支铰装置的安装应符合，应按施工图纸的规定及《水利水电工程钢闸门制造、...
